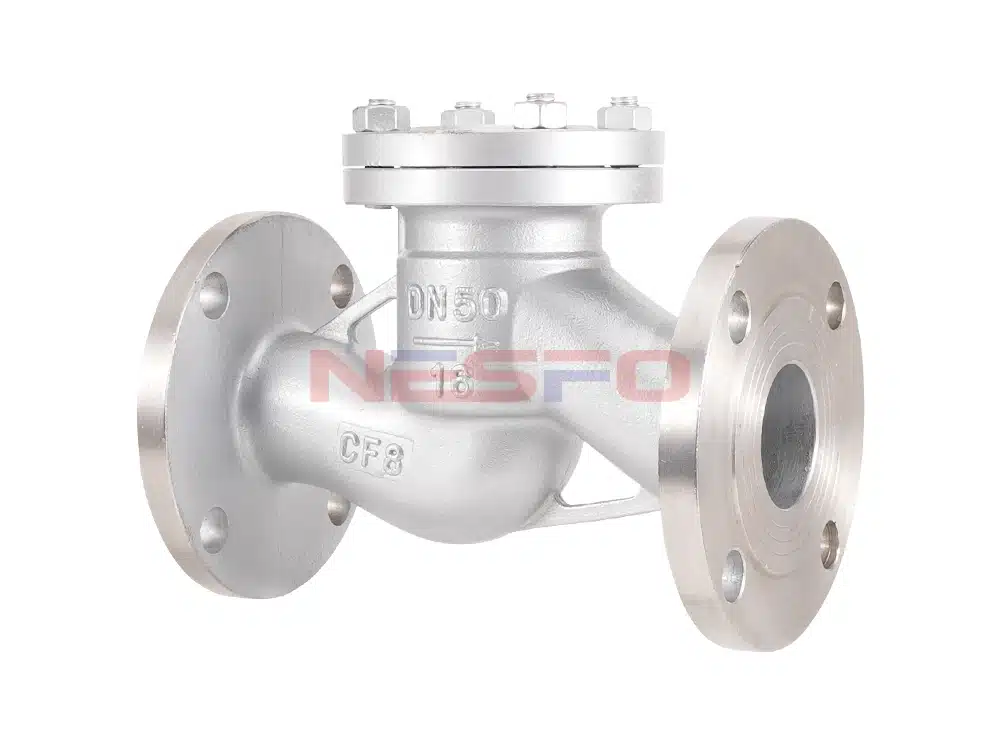

Подъемный обратный клапан H41W подходит для трубопроводов среднего и малого диаметра при различных давлениях, температурах и средах для управления открытием и закрытием устройства для соединения или отсечения среды трубопровода; опирается на собственный вес заслонки клапана и разницу давления жидкости для автоматического прекращения обратного потока жидкости. Подъемные обратные клапаны H41W широко используются в областях водоподготовки, химической промышленности, нефтехимической промышленности, нефтяной, бумажной, горнодобывающей, электроэнергетической, сжиженного нефтяного газа, пищевой, фармацевтической промышленности, водоснабжения и канализации, муниципального управления, электронной промышленности, городского строительства, охраны окружающей среды, пожаротушения, отопления и охлаждения, центрального кондиционирования, фильтрационного оборудования и других областях. Охрана окружающей среды, противопожарная защита, ОВКВ, центральное кондиционирование, фильтрационное оборудование и другие области.
Структурные характеристики
- Подъемный обратный клапан обладает такими преимуществами, как простота конструкции, надежность действия, простота обслуживания и т.д.
- Когда среда от стрелки корпуса клапана показывает направление потока в корпус клапана, давление среды действует на заслонку клапана, создавая тягу вверх, когда тяга среды больше, чем сила тяжести заслонки клапана, клапан открывается. Когда давление среды после клапана на силу клапана плюс собственная сила тяжести клапана больше, чем давление перед клапаном на силу клапана, клапан закрывается, чтобы остановить обратный поток среды.
- Уплотнительная поверхность не подвержена износу и истиранию, обеспечивает лучшее уплотнение и более длительный срок службы.
Параметры продукта
Модель продукта | H41W-16P |
Материал корпуса клапана | 304 нержавеющая сталь |
Номинальное давление | ≤1.6Mpa |
Применяемая среда | Вода, пар, масло и т.д. |
Применяемая температура | ≤150°C |
Ссылка на размер изделия
проезжая часть | L | D | D1 | D2 | C | n-∅d | H |
DN15 | 130 | 95 | 65 | 45 | 14 | 4-14 | 77 |
DN20 | 150 | 105 | 75 | 55 | 14 | 4-14 | 77 |
DN25 | 160 | 115 | 85 | 65 | 14 | 4-14 | 80 |
DN32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 85 |
DN40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 95 |
DN50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 105 |
DN65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 120 |
DN80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 130 |
DN100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 140 |
DN125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 155 |
DN150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 180 |
DN200 | 600 | 335 | 295 | 265 | 26 | 12-23 | 211 |
DN250 | 650 | 405 | 355 | 320 | 30 | 12-25 | 260 |
DN300 | 750 | 460 | 410 | 375 | 30 | 12-25 | 323 |
DN350 | 850 | 520 | 470 | 435 | 30 | 16-25 | / |
DN400 | 950 | 580 | 525 | 485 | 36 | 16-30 | / |
