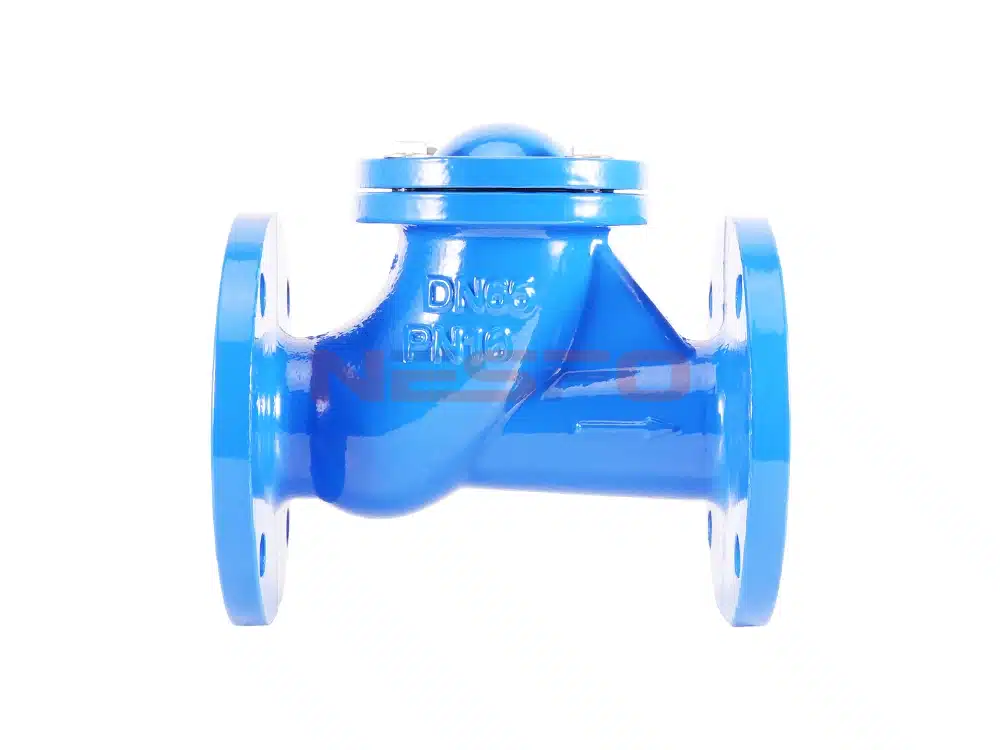

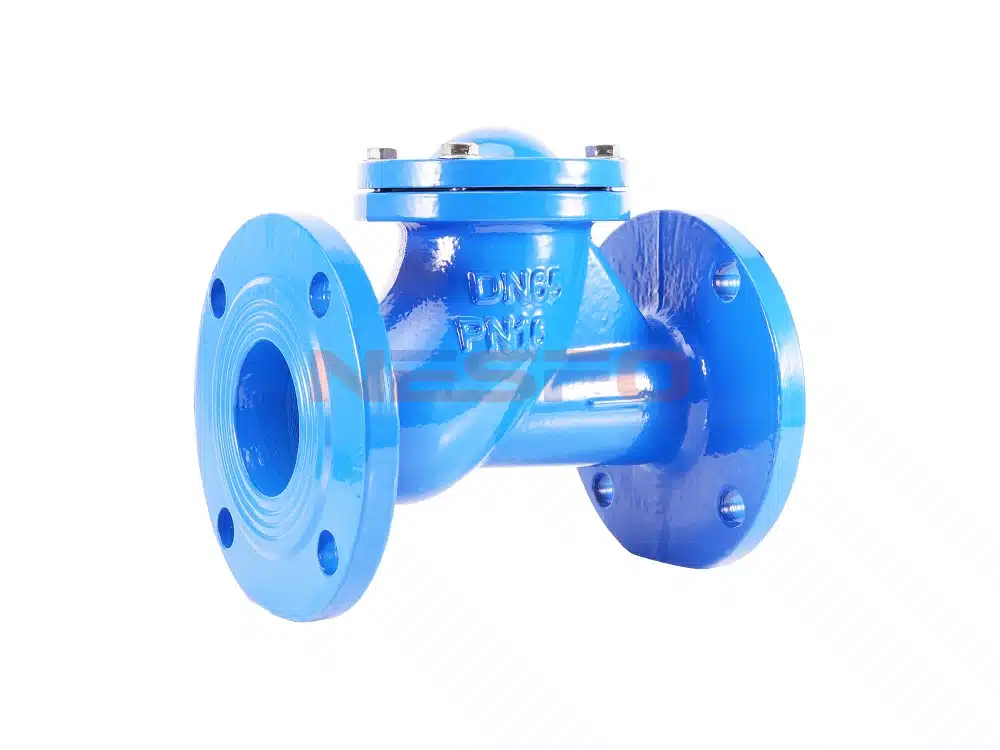

Шаровой обратный клапан из ковкого чугуна с фланцем HQ41X-16Q

сферическийобратные клапаныВ качестве заслонки клапана используется обрезиненный шарик, который под действием среды может катиться вверх и вниз, влево и вправо по встроенному в корпус клапана шиберу, чтобы открыть или закрыть клапан. Закрытие типа "глушитель", отсутствие гидроударов, хорошая герметичность. Корпус клапана принимает полный канал потока воды, большой поток, небольшое сопротивление, потеря напора меньше, чем поворотный тип открытия 50%, лучший метод установки для вертикальной установки, может быть использован для холодной воды, горячей воды, промышленных и бытовых водопроводных сетей системы выхода насоса, чтобы предотвратить среду от потока назад.

Как это работает:

Заслонка шарового обратного клапана покрыта резиновым или инженерным пластиковым шаром, поэтому его герметичность надежна. Шаровой обратный клапан номинальный диаметр размера одного шара и несколько шаровых точек, принцип уплотнения: когда насос включен, среда положительный поток давления среды, чтобы способствовать движению шара, вдоль направляющей колонны, чтобы оставить уплотнительную поверхность седла, обратный клапан будет открыт, среда через, когда насос останавливается, среда обратный поток давления, чтобы способствовать мяч вдоль направляющей колонны, чтобы свернуть на уплотнительную поверхность седла клапана, закрыть обратный клапан, полагаясь на давление среды, так что сфера заслонки и седло уплотнительной поверхности шара производить определенное давление соотношения уплотнения, чтобы гарантировать, что обратный клапан уплотнения, чтобы предотвратить среду от потока назад. Под действием давления рабочей среды, заслонка шарового клапана и уплотнительная поверхность седла клапана создают определенное давление уплотнения, чтобы обеспечить герметичность обратного клапана, для предотвращения обратного потока рабочей среды.

Параметры продукта:

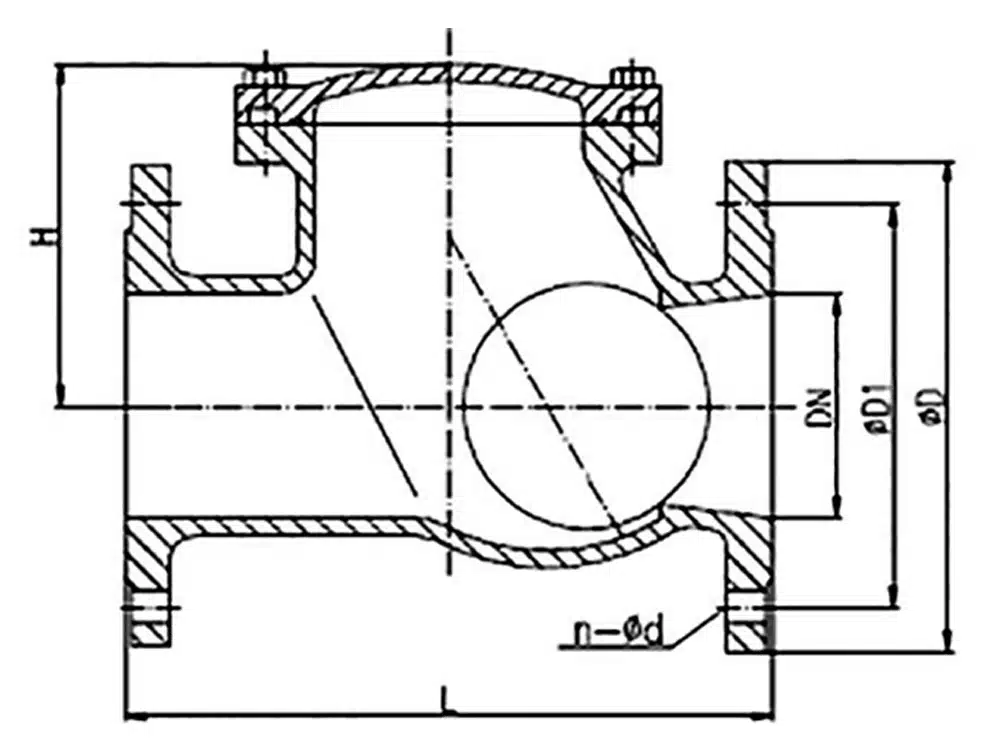

Ссылка на размер продукта:
