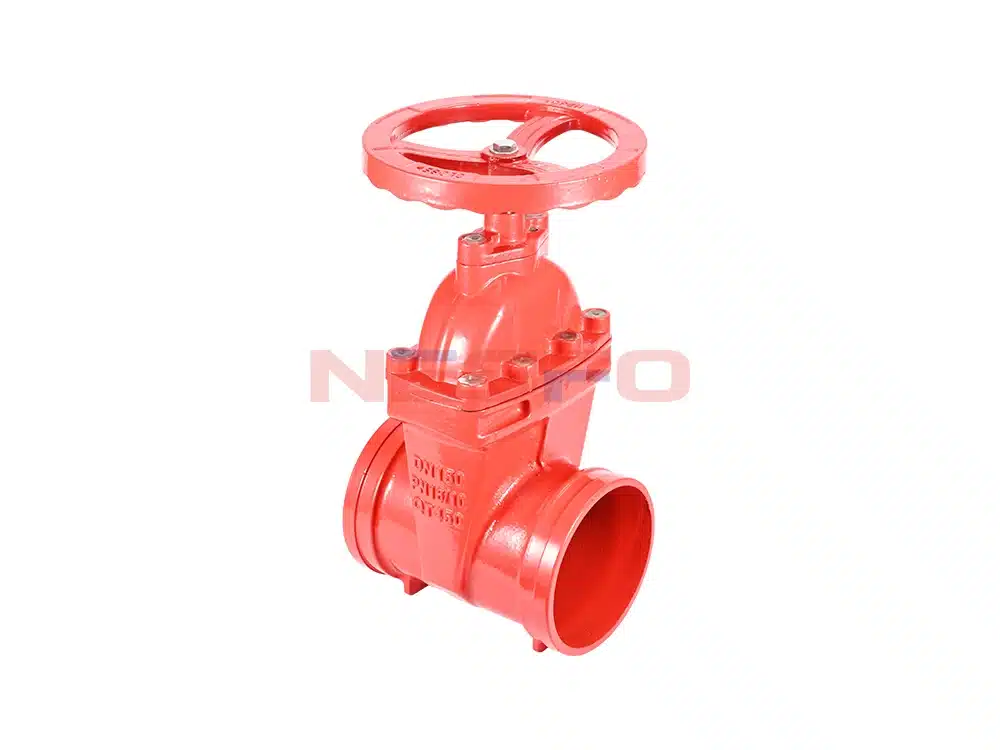

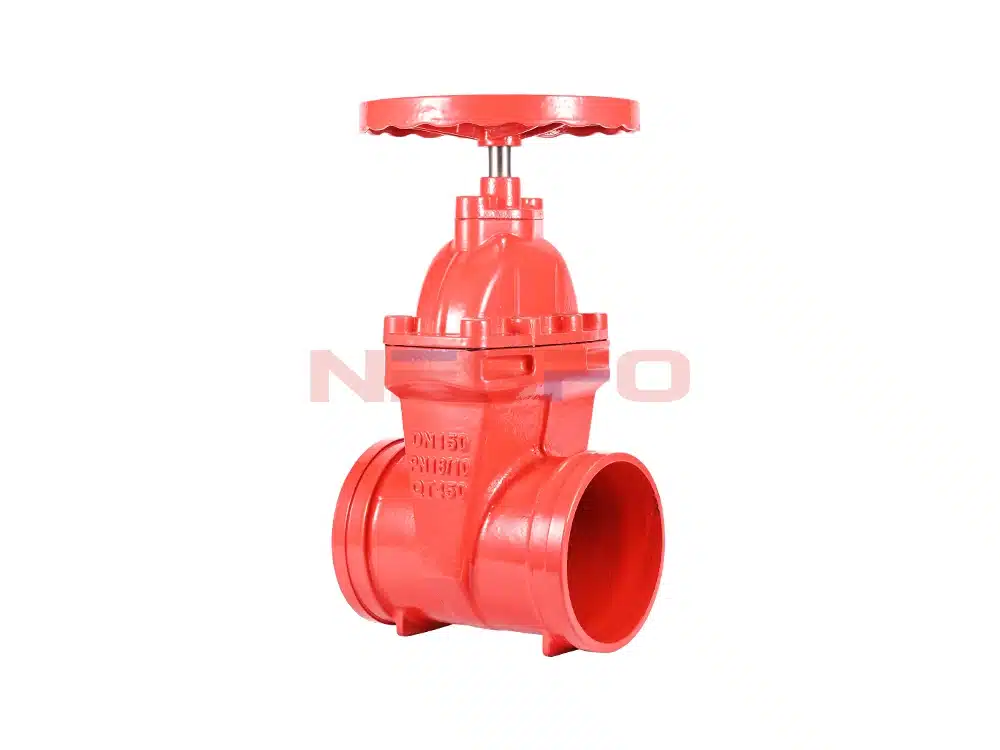

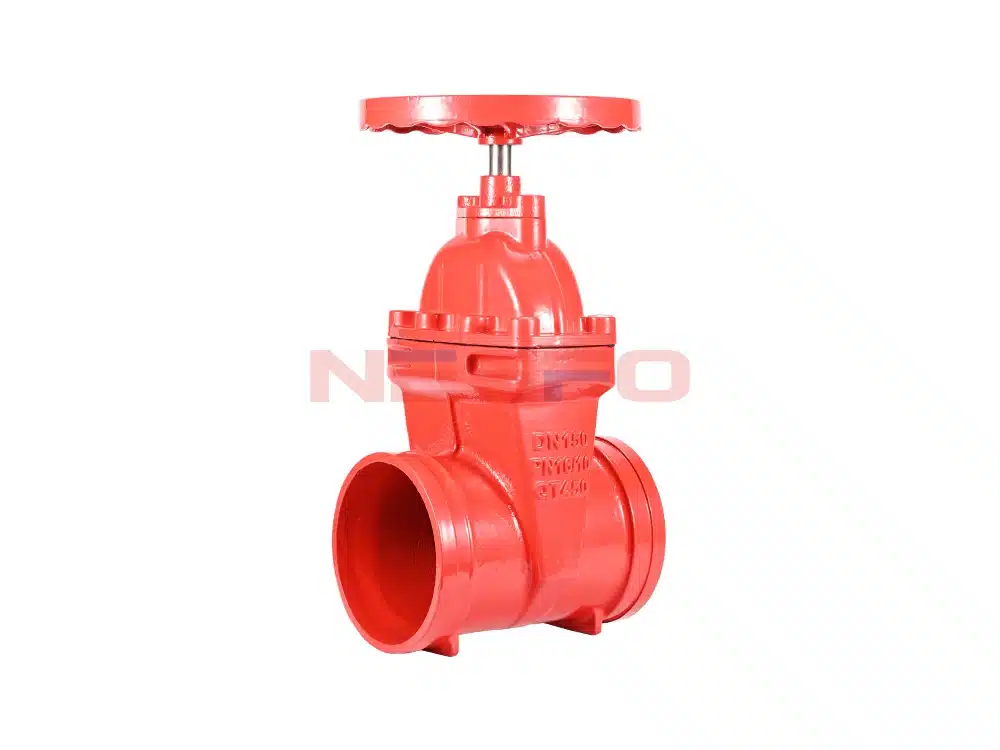

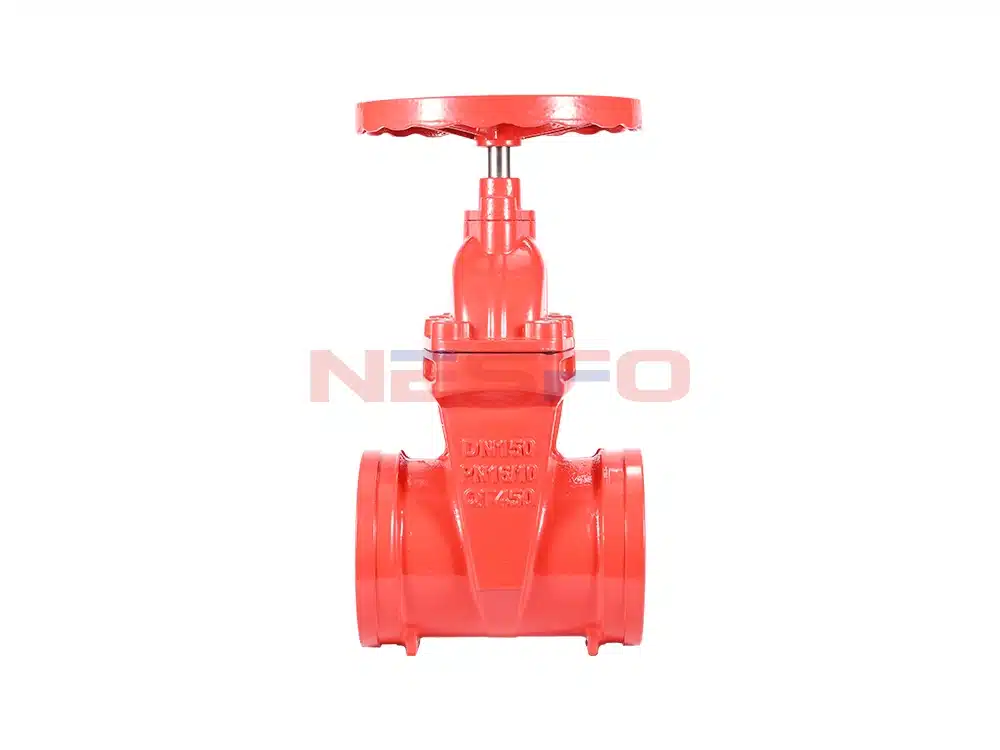

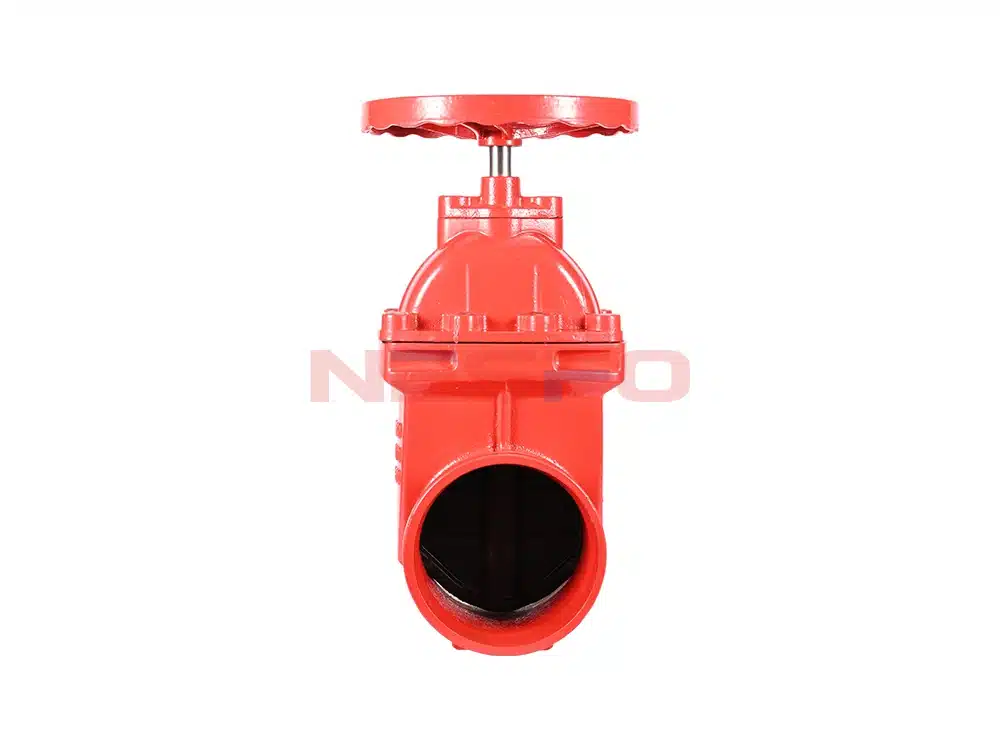

Z85X траншейная скрытая стержневая задвижка является разновидностью траншейной задвижки, она имеет переключатель света, уплотнение надежное, эластичная память и длительный срок службы и другие значительные преимущества, ее вес легкий, траншейная скрытая стержневая задвижка изготовлена из ковкого чугуна, вес традиционной задвижки уменьшается примерно на 20%-30%, проста в установке и обслуживании. Траншейная скрытая стержневая задвижка с использованием эластичной пластины затвора для производства небольшого количества упругой деформации эффекта компенсации для достижения хорошего эффекта уплотнения. Широко используется в водоснабжении, канализации, морской воде, водоподготовке, охране окружающей среды, строительстве, пожарной, нефтяной, химической, электроэнергетической, пищевой, медицинской, текстильной, судоходной, энергетической и других отраслях промышленности трубопроводных магистралей в качестве регулирующего и перехватывающего устройства роль.
Параметры продукта
Модель продукта | Z85X-16Q |
Материал корпуса клапана | ковкий чугун |
Материал клапана | Ковкий чугун + NBR |
Номинальное давление | ≤1.6Mpa |
Применяемая среда | вода и так далее |
Применяемая температура | ≤80°C |

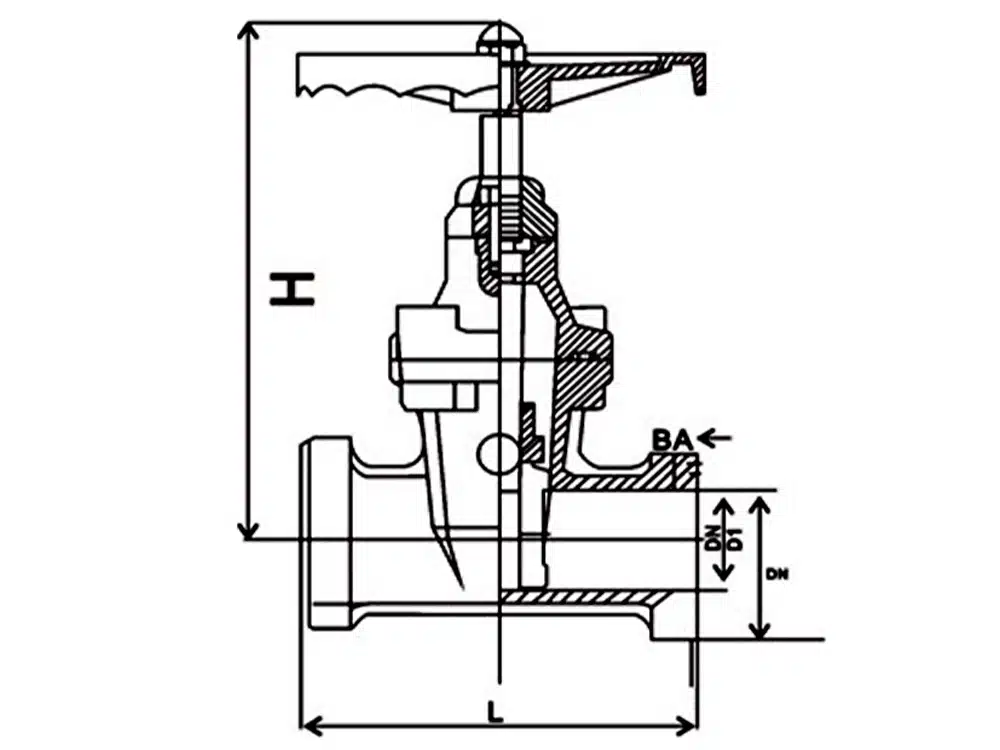

Ссылка на размер изделия
проезжая часть | наружный диаметр (включая толщину стенки) | L | H |
DN65 | 76 | 140 | 455 |
DN80 | 89 | 150 | 455 |
DN100 | 114 | 175 | 455 |
DN125 | 140 | 200 | 480 |
DN150 | 165 | 225 | 500 |
DN200 | 219 | 255 | 620 |
DN250 | 273 | 290 | 750 |
DN300 | 325 | 340 | 880 |
