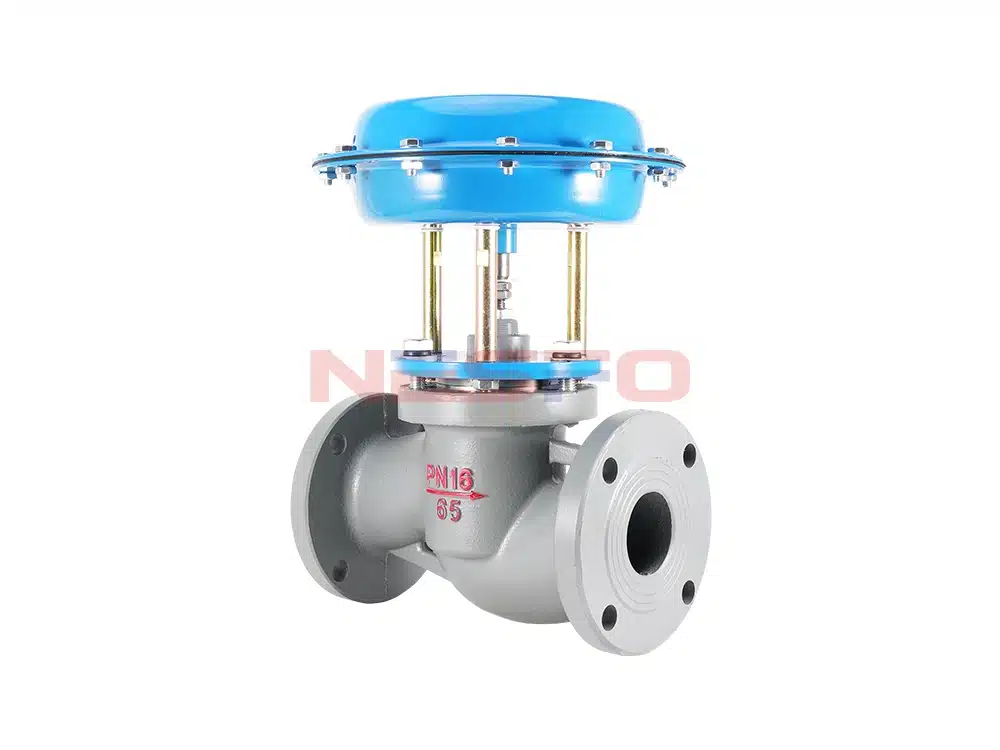

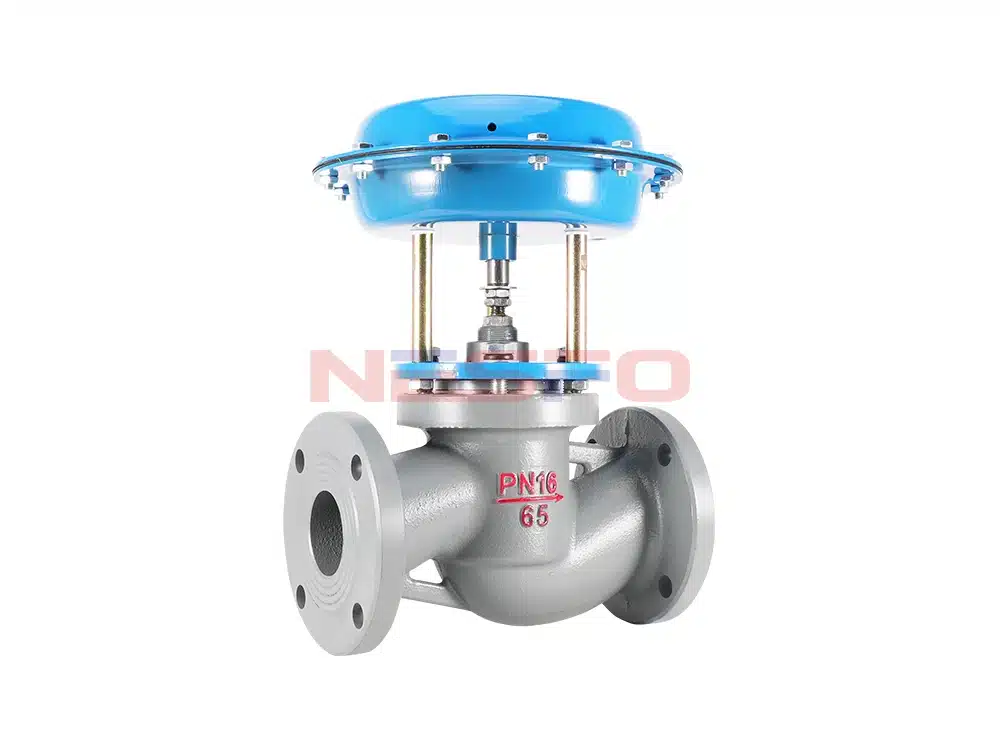

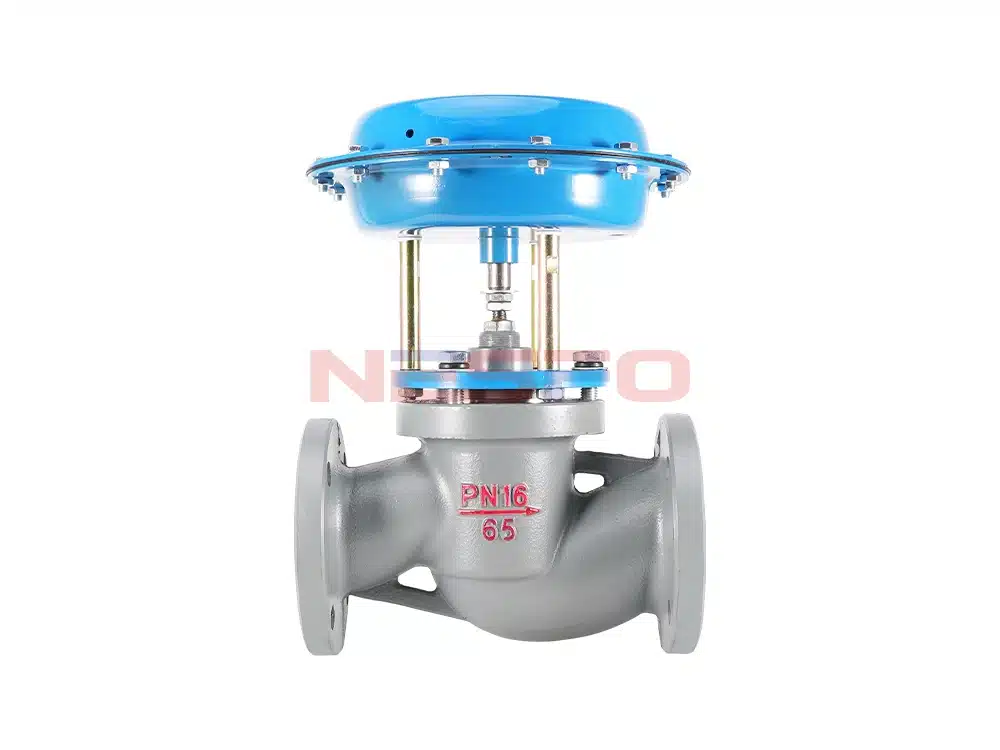

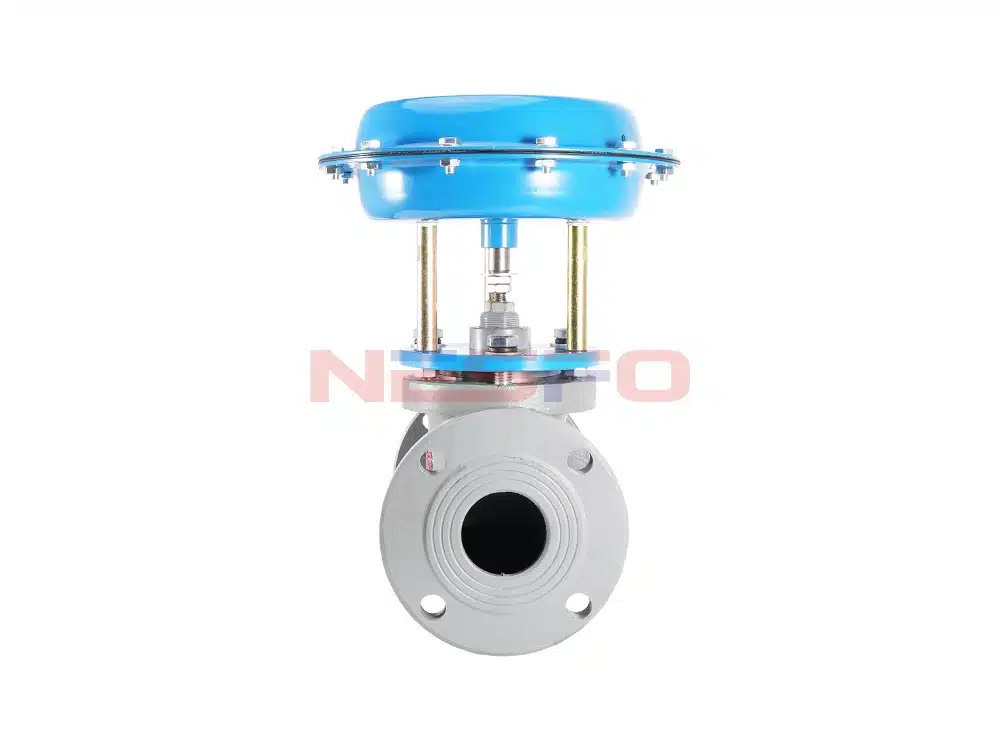

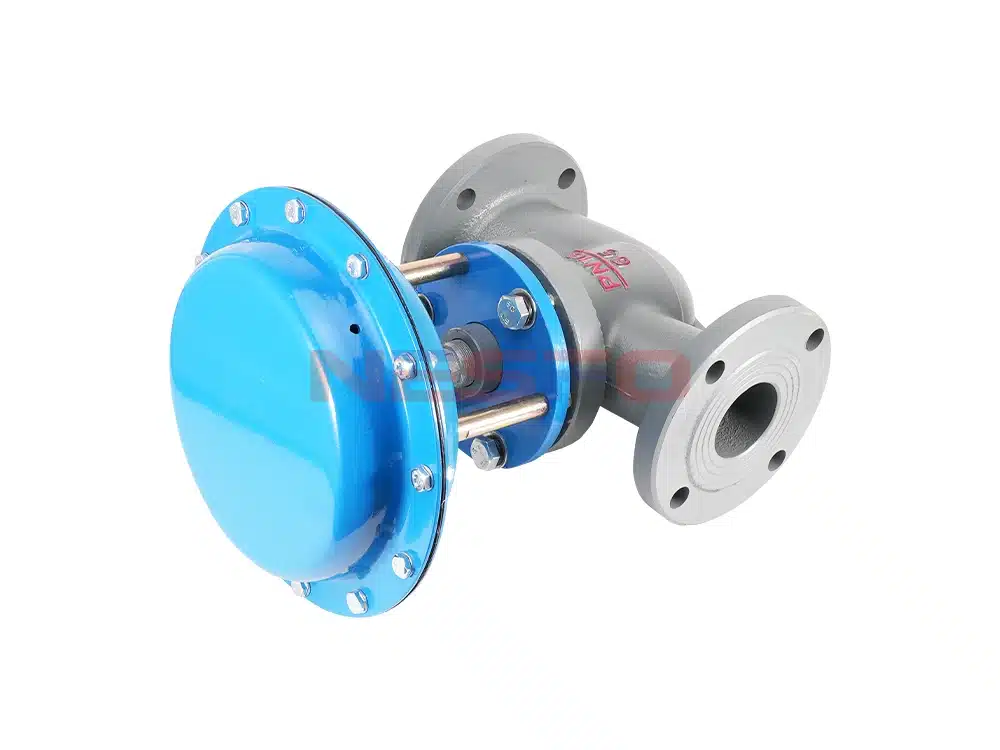

Пневматический мембранный запорный клапан ZMBQ имеет верхне-направленную структуру и оснащен многопружинным приводом. Его преимущества: компактная структура, малый вес, чувствительное действие, S-образный канал жидкости, малые потери давления, большая пропускная способность, легкость демонтажа. Отсечной клапан принимает сигналы от регулирующего устройства, отсекает, открывает или изменяет направление потока среды, для достижения автоматического управления давлением, расходом, уровнем и другими параметрами процесса. Клапан подходит для ≤ 200 ℃ воздуха, воды, пара, нефти и других сред, широко используется в нефтяной, химической, металлургической, электроэнергетической, легкой, текстильной и других промышленных отраслях автоматического управления производственным процессом и системы дистанционного управления.
Инструкция по применению
Давление воздуха в открытом клапане составляет 2 кг (0,2 МПа), давление не может быть слишком высоким, в противном случае легко сломать мембрану, в результате чего клапан не работает (не может контролироваться до нормального давления воздуха, пожалуйста, установите газовый регулятор перед входом газа). Мембрана хорошего и плохого только в мембране износа и срока службы на проявление вида установленных на использование мембраны на сломанной или использование мембраны скоро сломанной, есть только одна возможность слишком высока, чтобы сломать мембрану давления воздуха слишком высока (давление воздуха высокое сломанной мембраны и использование длительного времени нормального износа мембраны, чтобы быть в состоянии увидеть, плохое место не то же самое). Держите трубопровод чистым, без примесей, иначе легко повредить золотник клапана, вызванный тем, что клапан не может закрыть утечку, пожалуйста, обязательно обратите внимание на эти два аспекта.
Параметры продукта
Модель продукта | ZMBQ16-2T |
Материал корпуса клапана | серый чугун |
Материал цилиндра | литейный чугун |
Формы контроля | нормально закрытый |
Номинальное давление | ≤1.6Mpa |
Давление растрескивания | 0,2 МПа |
Применяемая среда | Вода, газ, нефть и т.д. |
Применяемая температура | ≤200°C |

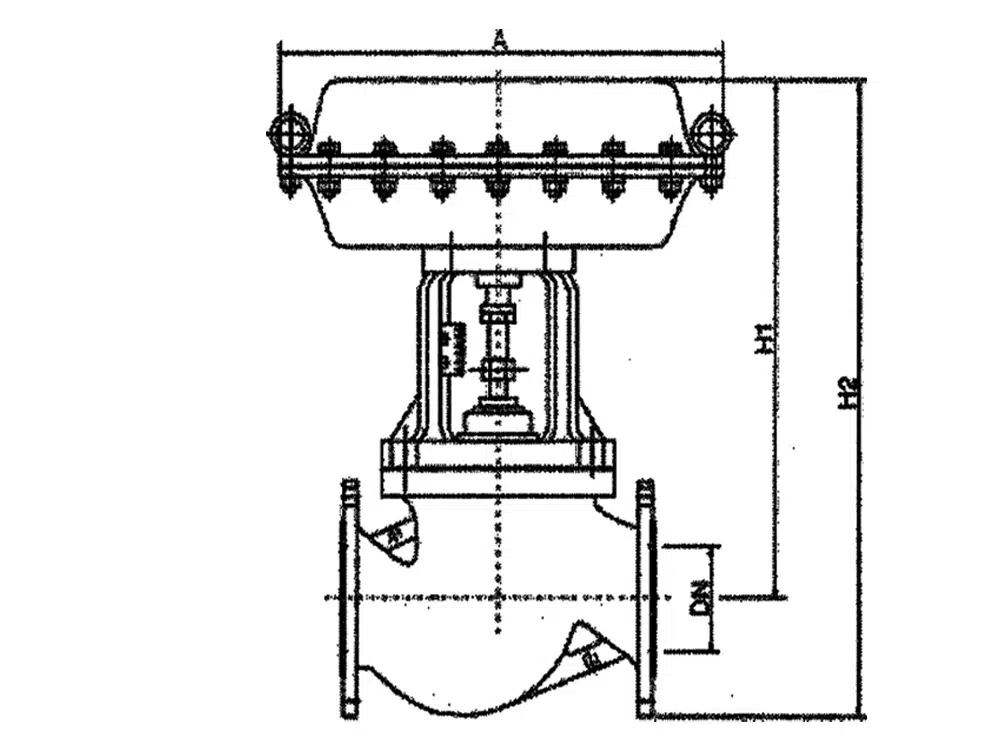

Ссылка на размер изделия

проезжая часть | A | L | H | H1 | H2 | H3 |
DN15 | 198 | 130 | 305 | 50 | 125 | 404 |
DN20 | 198 | 150 | 340 | 53 | 125 | 415 |
DN25 | 232 | 160 | 345 | 58 | 130 | 428 |
DN32 | 232 | 180 | 370 | 70 | 140 | 448 |
DN40 | 232 | 200 | 380 | 75 | 150 | 448 |
DN50 | 308 | 230 | 390 | 83 | 160 | 468 |
DN65 | 308 | 290 | 475 | 93 | 185 | 561 |
DN80 | 394 | 310 | 490 | 100 | 200 | 578 |
DN100 | 394 | 350 | 500 | 110 | 220 | 590 |
DN125 | 498 | 400 | 765 | 125 | 280 | 886 |
DN150 | 498 | 480 | 825 | 148 | 320 | 1008 |
DN200 | 498 | 600 | 927 | 170 | 360 | 1120 |
