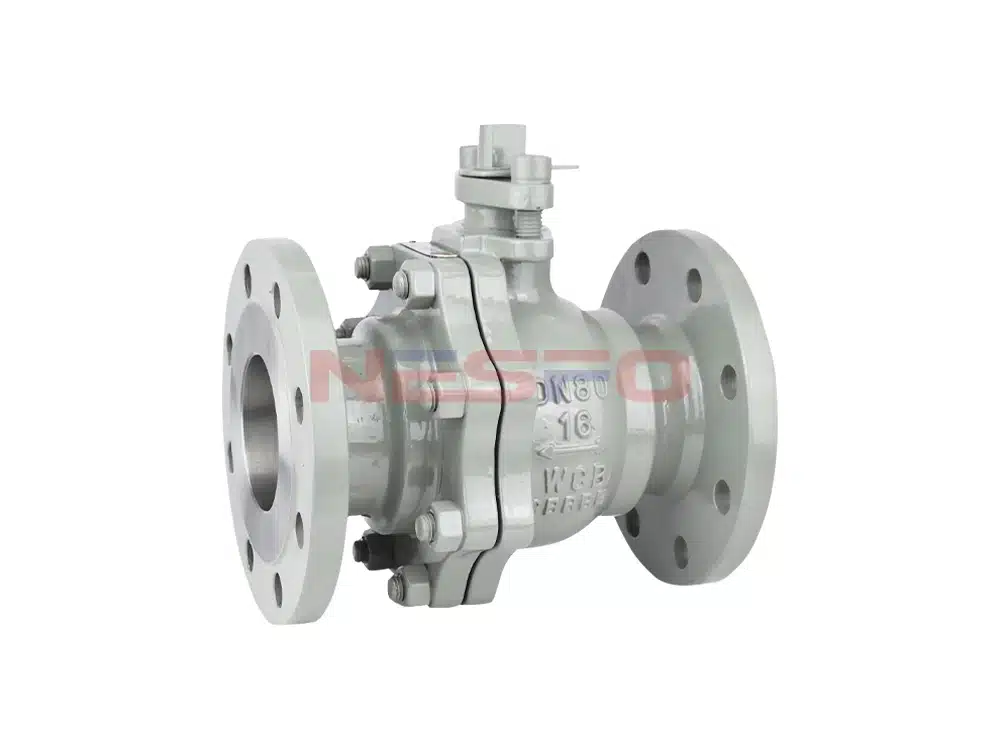

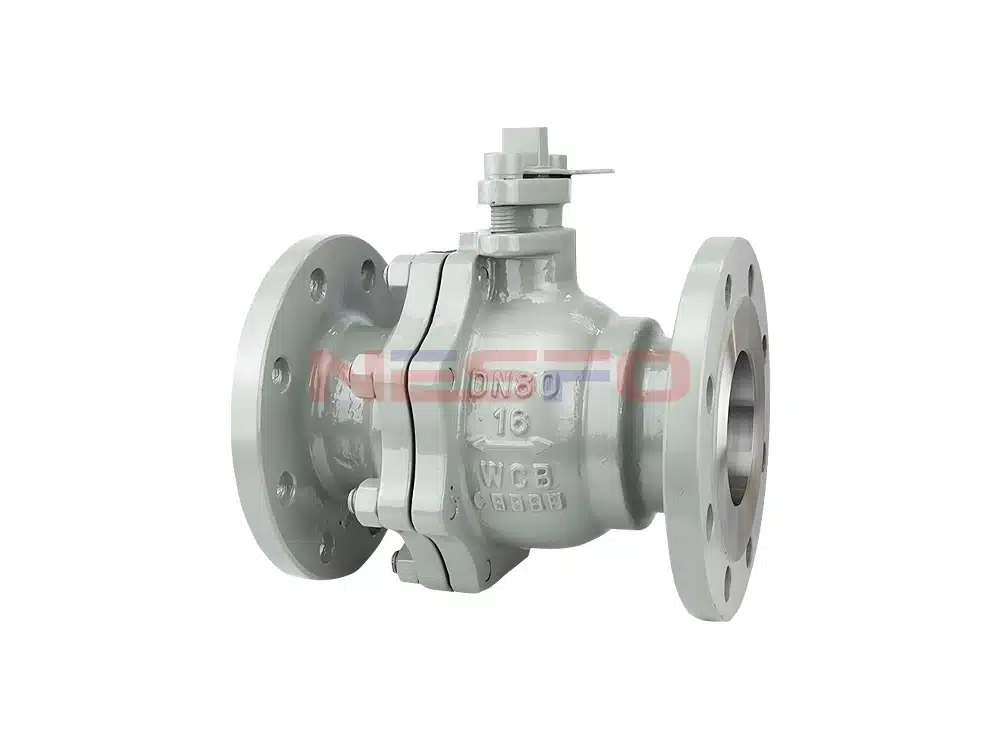

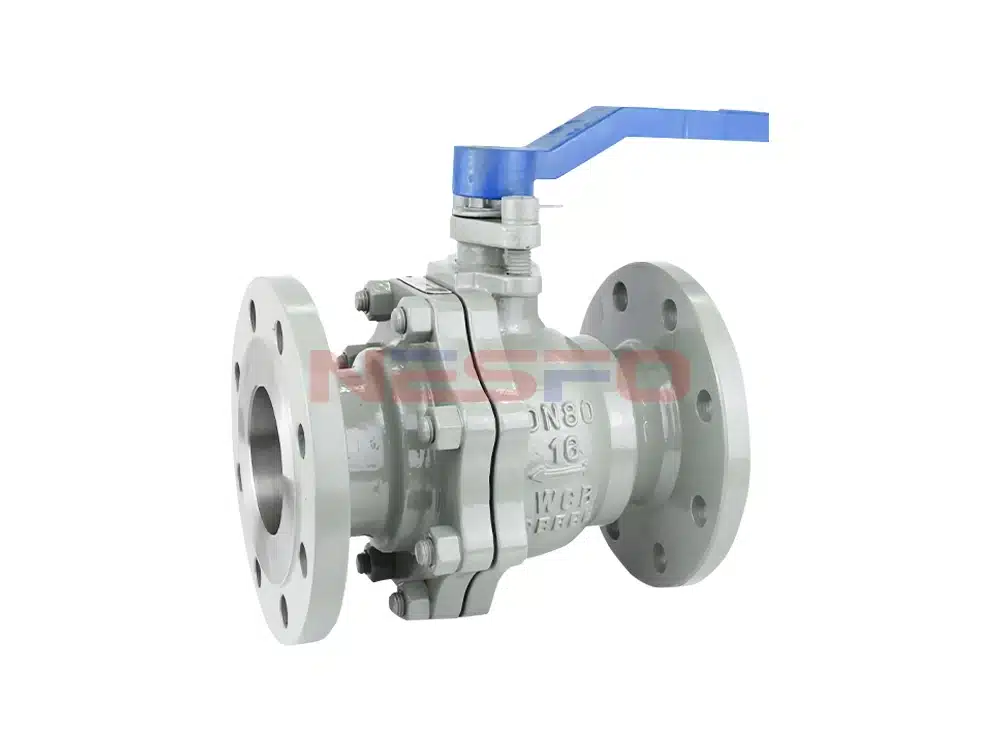

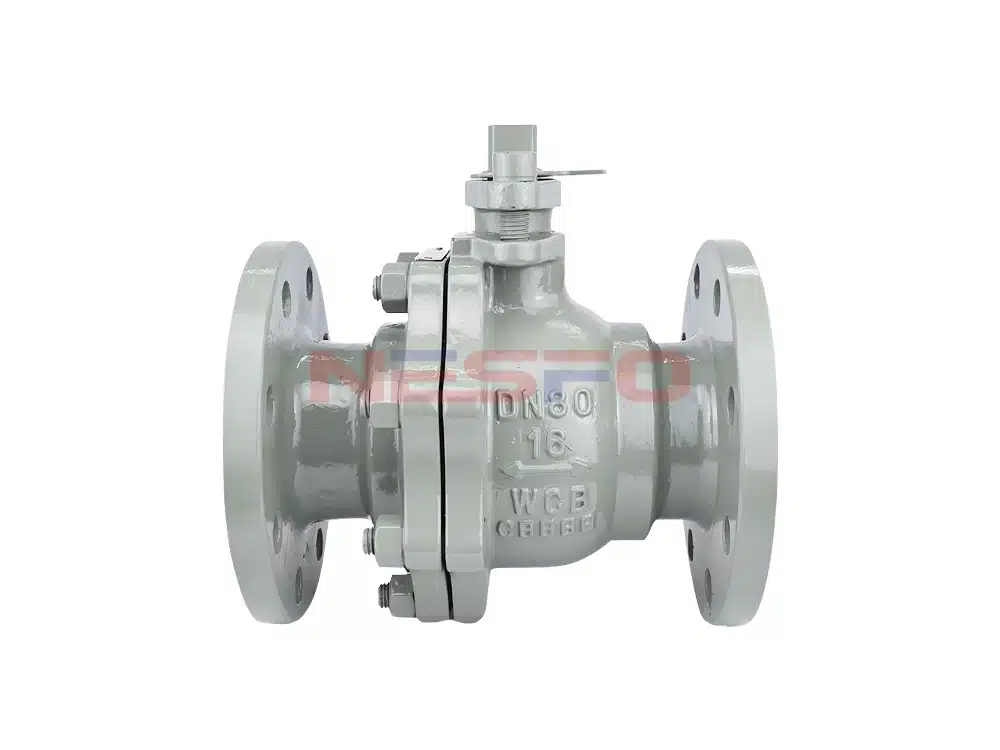

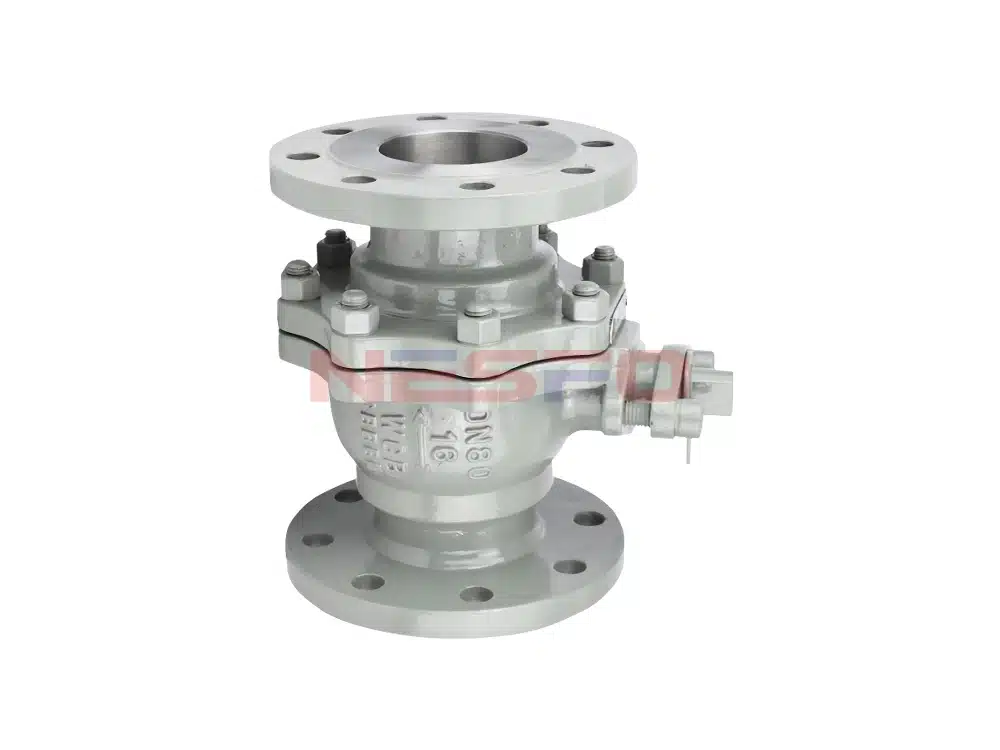

Фланцевый шаровой кран Q41H-16C с металлическим жестким уплотнением является разновидностью клапана, предназначенного для отсечения, распределения и изменения направления потока среды. В седле клапана используется пластинчатая пружинная металлическая уплотнительная конструкция, которая легко открывается и закрывается при высокой температуре. Шар и седло подвергаются специальной закалке, а уплотнительная поверхность не истирается. Широко используется в городском строительстве, химической промышленности, металлургии, нефтяной, фармацевтической, пищевой промышленности, производстве напитков, охране окружающей среды и других областях.
Характеристики товара
Фланцевый шаровой кран Q41H-16C с жестким металлическим уплотнением имеет хорошую герметичность, высокую термостойкость, износостойкость, ударопрочность, легкий переключатель, длительный срок службы и так далее.
Параметры продукта
Модель продукта | Q41H-16C |
Материал корпуса клапана | литая сталь |
Номинальное давление | ≤1.6Mpa |
Применяемая среда | Вода, пар, масло и т.д. |
Применяемая температура | ≤325℃ |
Ссылка на размер изделия
проезжая часть | L | D | K | d | C | f | nXL |
DN15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 |
DN20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 |
DN25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 |
DN32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 |
DN40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 |
DN50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 |
DN65 | 220 | 180 | 145 | 120 | 18 | 3 | 4-18 |
DN80 | 250 | 195 | 160 | 135 | 20 | 3 | 8-18 |
DN100 | 280 | 215 | 180 | 155 | 20 | 3 | 8-18 |
DN125 | 320 | 245 | 210 | 185 | 22 | 3 | 8-18 |
DN150 | 360 | 285 | 240 | 210 | 24 | 3 | 8-23 |
DN200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-23 |
DN250 | 450 | 405 | 355 | 320 | 30 | 3 | 12-23 |
