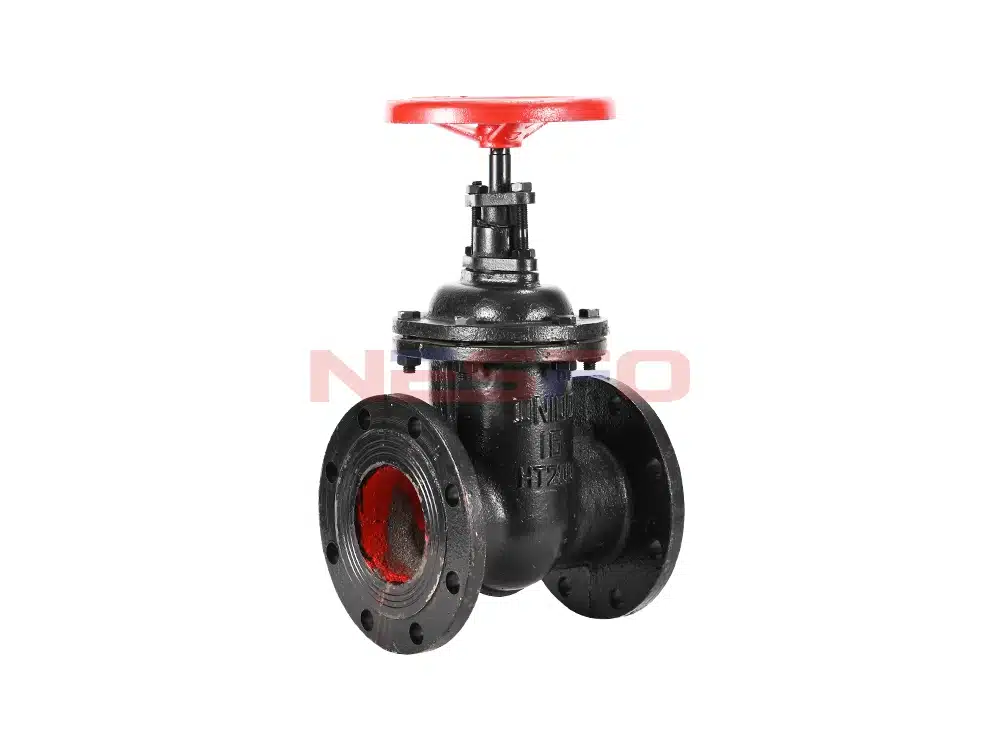

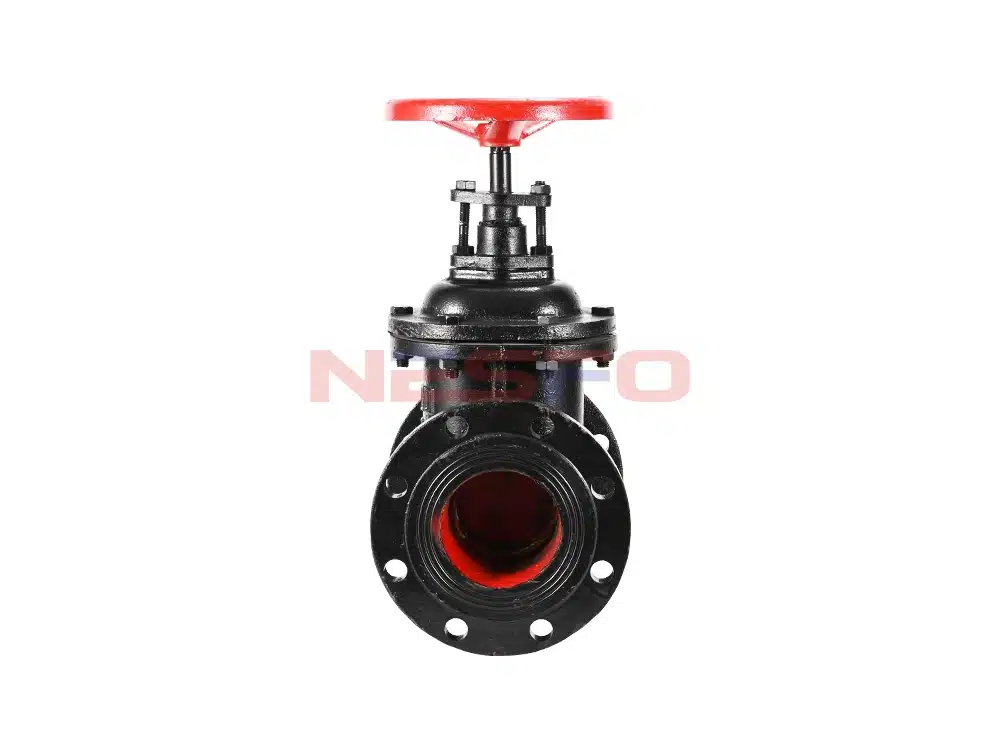

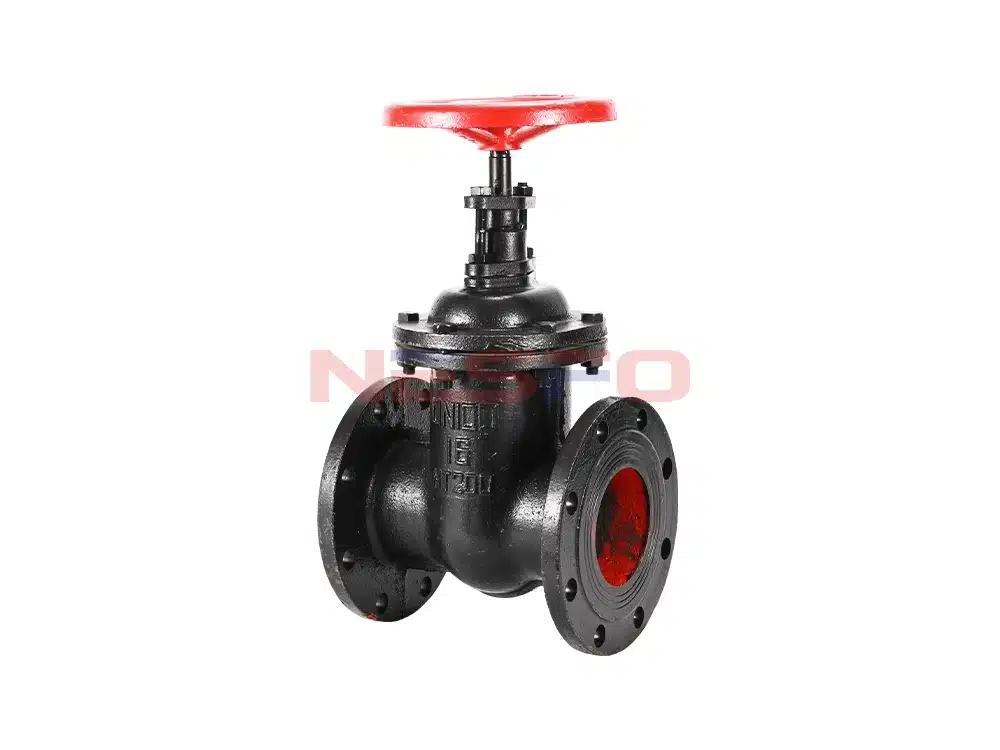

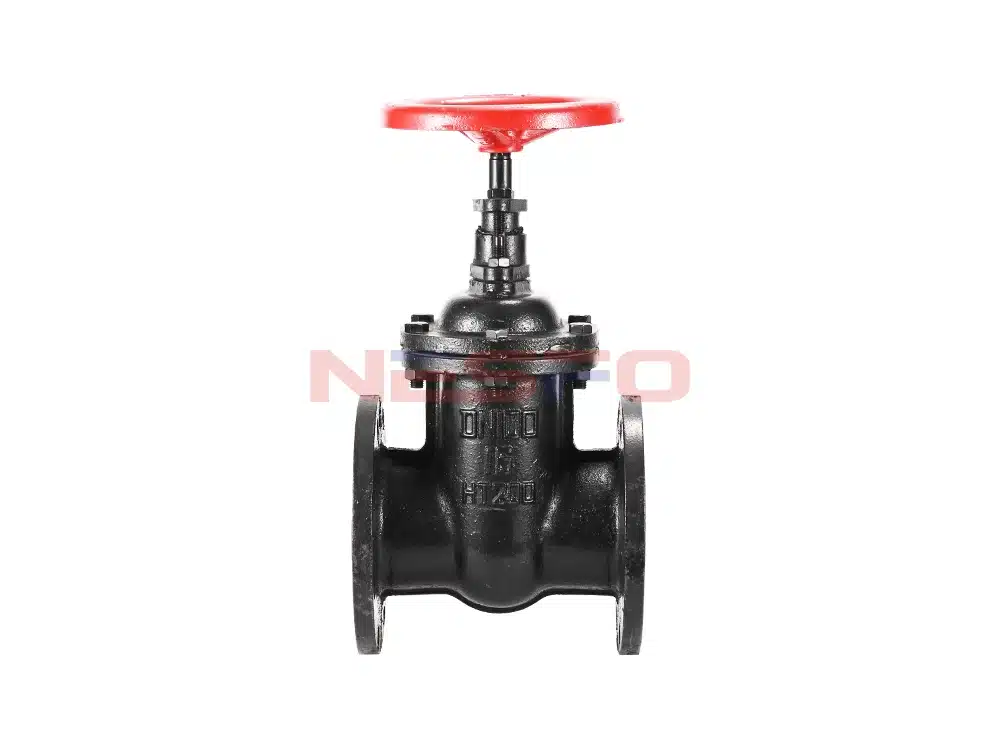

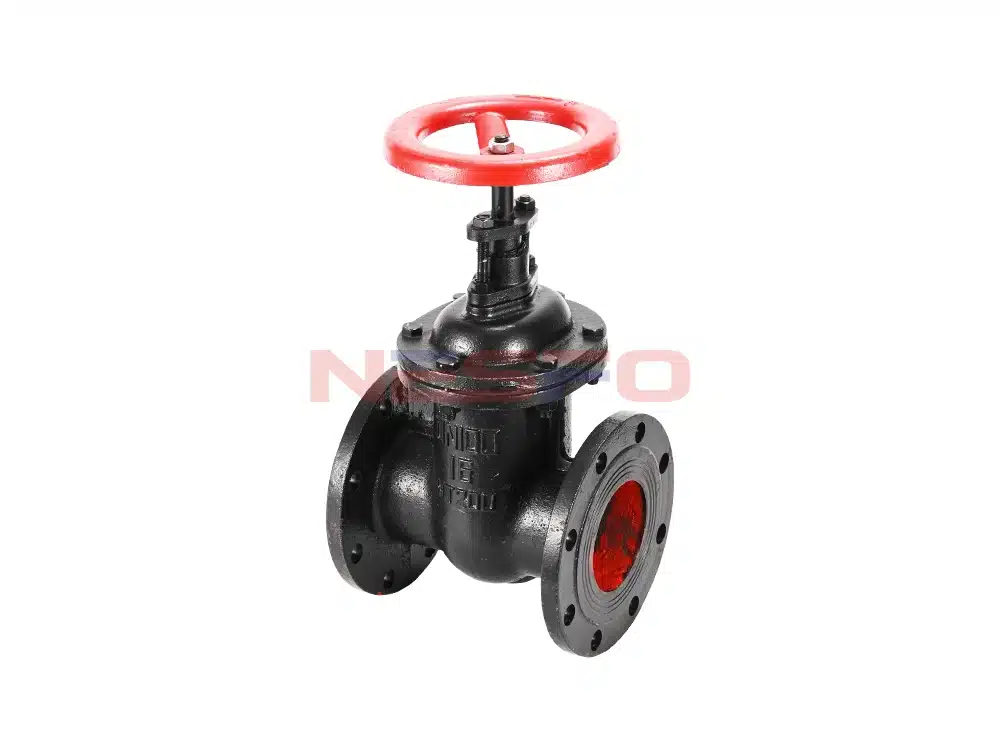

Фланцевая задвижка с медным сердечником Z45T-16 является разновидностью клиновой задвижки с темным стержнем, особенно подходит для автоматической спринклерной системы и трубопровода системы водоснабжения гидранта, также может использоваться для перекрытия потока воды в других видах водоснабжения и водоотведения, нефтяных, химических и других трубопроводах. Широко используется в водоснабжении и водоотведении, газовой, металлургической, нефтяной, химической, фармацевтической, электроэнергетической, текстильной, городской строительной и других отраслях промышленности, при номинальном давлении ≤ 1,6МПа газовых, водных, нефтяных сред трубопровода для открытия и закрытия.
Характеристики товара
- Компактная структура, разумный дизайн, хорошая жесткость клапана, гладкий канал, малый коэффициент сопротивления потоку.
- Уплотнительная поверхность изготовлена из медного сплава, что обеспечивает долгий срок службы.
- В клапане используется гибкая графитовая набивка, надежное уплотнение, легкое и гибкое управление.
Параметры продукта
Модель продукта | Z45T-16 |
Материал корпуса клапана | серый чугун |
Материал клапана | Серый чугун + латунь |
Номинальное давление | ≤1.6Mpa |
Применяемая среда | Вода, газ, нефть и т.д. |
Применяемая температура | ≤120°C |
Ссылка на размер изделия
проезжая часть | L | D | D1 | z-d |
DN40 | 160 | 145 | 110 | 4-18 |
DN50 | 178 | 160 | 125 | 4-18 |
DN65 | 190 | 180 | 145 | 4-18 |
DN80 | 203 | 195 | 160 | 8-18 |
DN100 | 230 | 215 | 180 | 8-18 |
DN125 | 254 | 245 | 210 | 8-18 |
DN150 | 280 | 280 | 240 | 8-23 |
DN200 | 330 | 335 | 295 | 12-23 |
DN250 | 380 | 390 | 350 | 12-23 |
DN300 | 420 | 440 | 400 | 12-23 |
DN350 | 450 | 500 | 460 | 16-23 |
DN400 | 480 | 565 | 515 | 16-23 |
