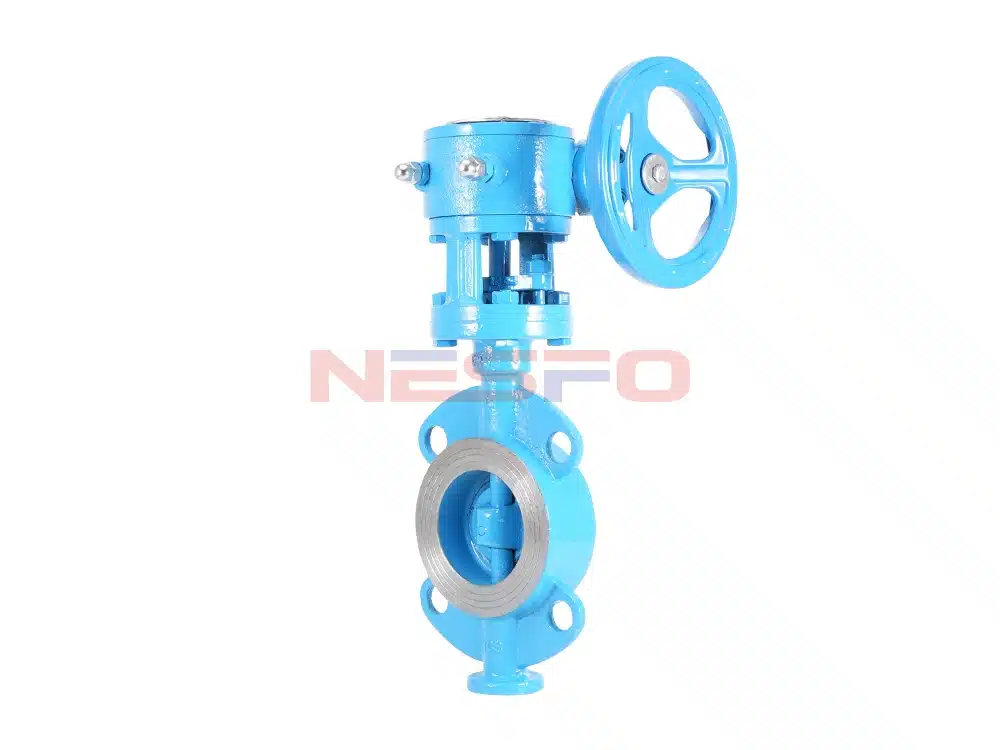

D373HHard Seal Butterfly ValveAdopting precise J-shaped elastic sealing ring and three eccentric multi-layer metal hard seal structure, is widely used in the medium temperature ≤ 325 ℃ of the gold, electric power, petrochemical, and water supply and drainage and municipal construction and other industrial pipelines, for regulating the flow rate and cut off the use of fluids.

Product Features

  • 本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
  • 密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀，使用寿命长等特点。
  • 碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。
  • 大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。

Product Parameters

产品型号

D373H-16C

阀体材质

铸钢

公称压力

≤1.6Mpa

适用介质

水、蒸汽、油品等

适用温度

≤325°C

Product Size Reference

DN

L

H1

H

D1

n-d

50

43

255

350

125

4-18

65

46

280

370

145

4-18

80

49

285

380

160

8-18

100

56

310

420

180

8-18

125

64

310

460

210

8-18

150

70

315

555

240

8-22

200

71

380

605

295

12-22

250

76

460

680

355

12-26

300

83

475

825

410

12-26

350

92

510

900

470

16-26

400

102

550

980

525

16-30

450

114

590

1030

585

20-30

500

127

610

1105

650

20-33

600

154

660

1310

770

20-36

700

165

730

1435

840

24-36

800

190

810

1605

950

24-39

900

203

930

1745

1050

28-39

1000

216

1020

1885

1170

28-42
