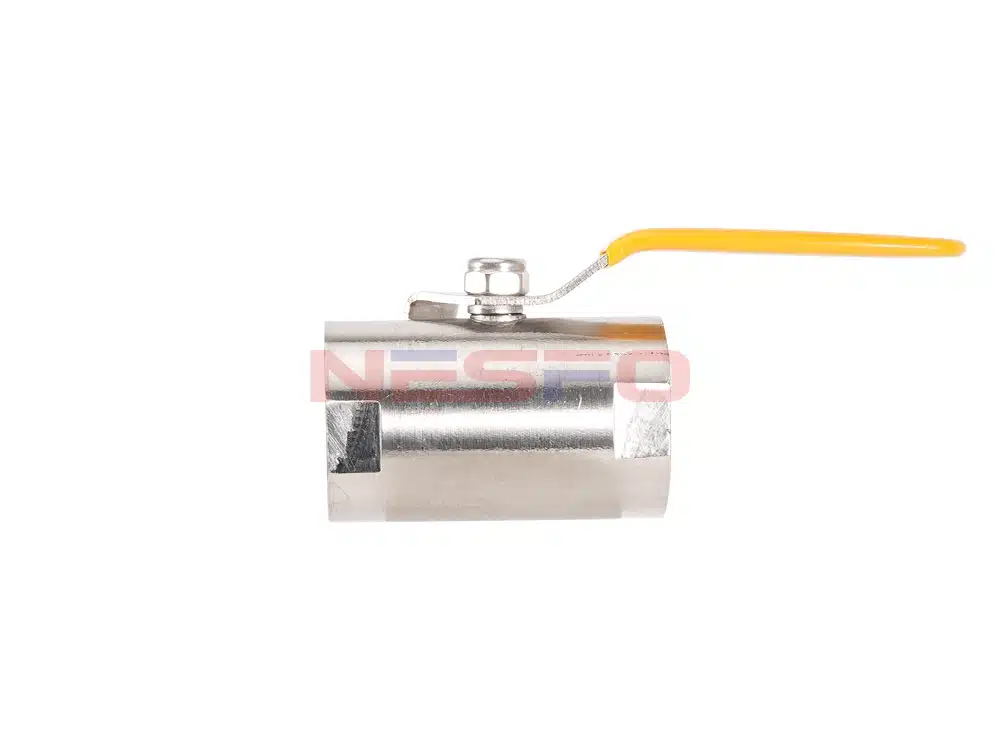

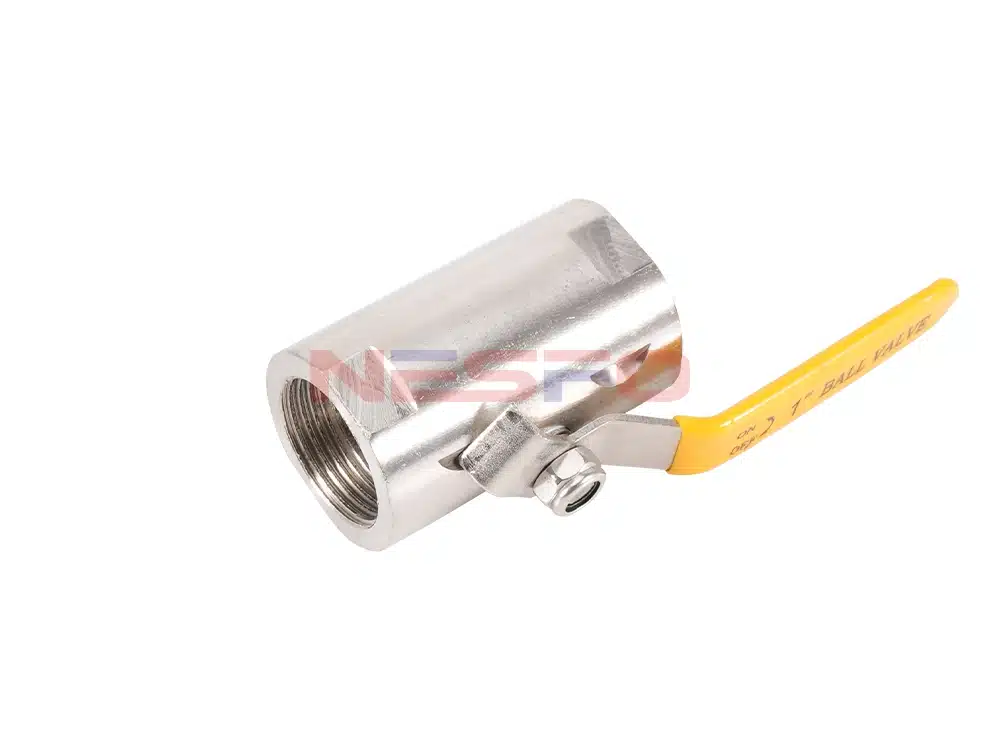

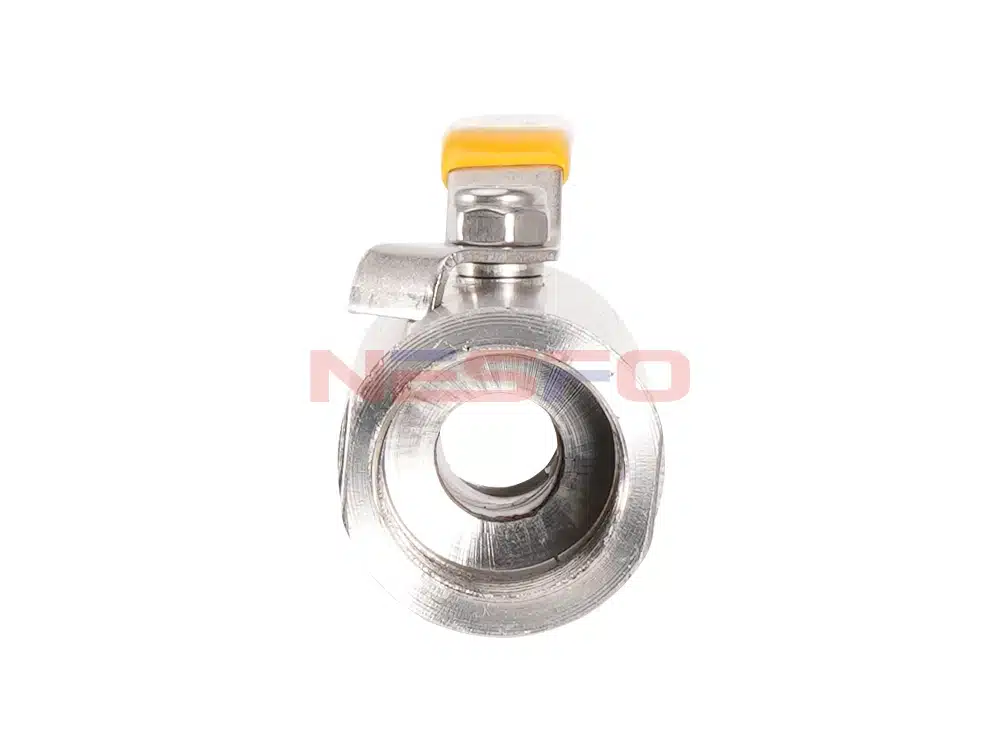

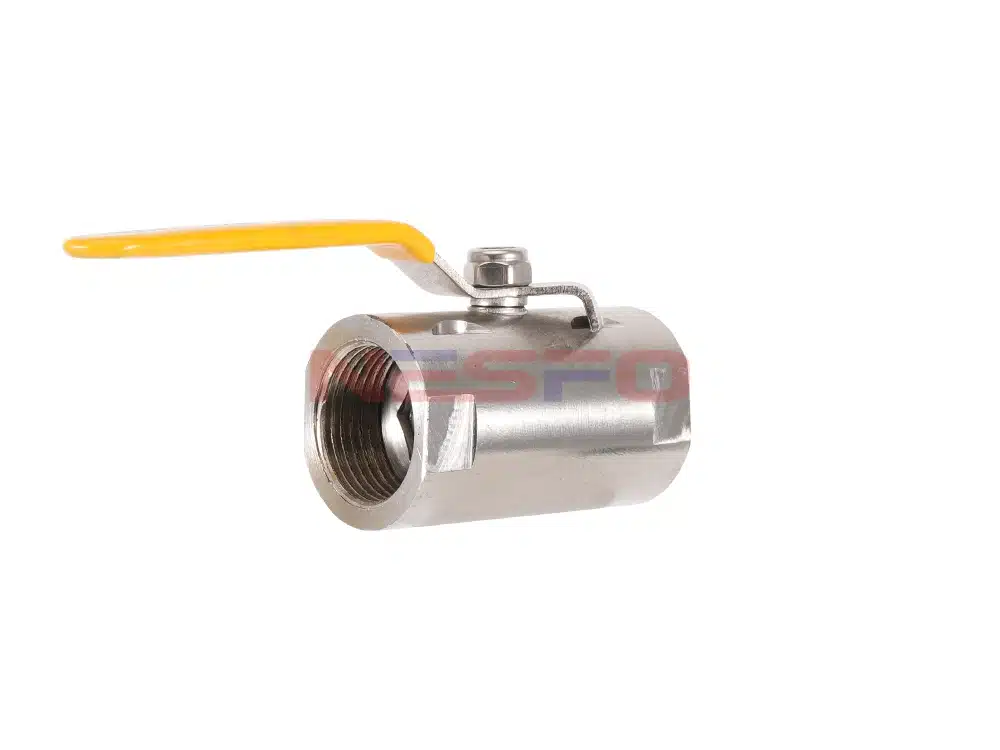

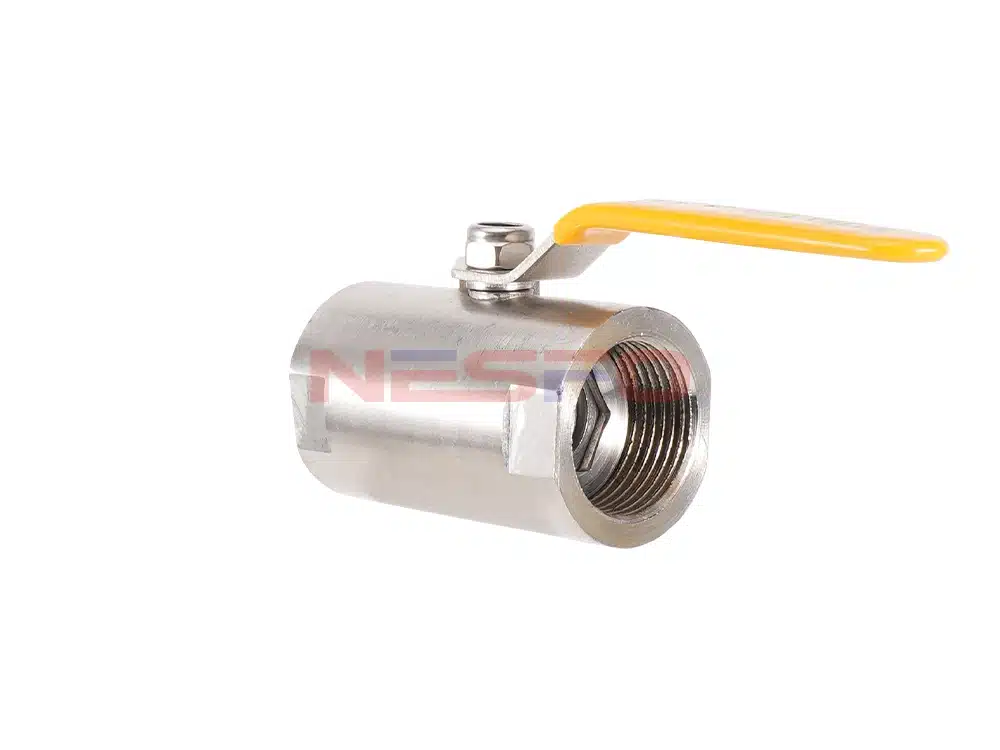

Q11F-16P là một loại van bi kiểu Guangzhou, thuộc loại van bi ren. Thân van được đúc nguyên khối, lõi bi bên trong được cố định bằng nút chặn, phần trên của nút chặn có ren ngoài, được cố định và khóa chặt bằng tay cầm ren, tạo thành một van bi kiểu Guangzhou. Do cấu trúc đơn giản, chịu áp suất 16 kg (1,6 MPa) và chịu nhiệt độ 80°C, nên thường được sử dụng trong các hệ thống điều khiển gia đình và tòa nhà.
Đặc điểm sản phẩm
- Van bi kiểu Quảng Châu có thiết kế trục van với thiết bị chống trượt.
- Nhiều loại ren và vật liệu để lựa chọn.
Thông số kỹ thuật sản phẩm
Mẫu sản phẩm | Q11F-16P |
Vật liệu thân van | Thép không gỉ 201 |
Áp suất danh nghĩa | ≤1,6 MPa |
Phương tiện áp dụng | Nước, khí, dầu mỏ, v.v. |
Nhiệt độ thích hợp | ≤80°C |

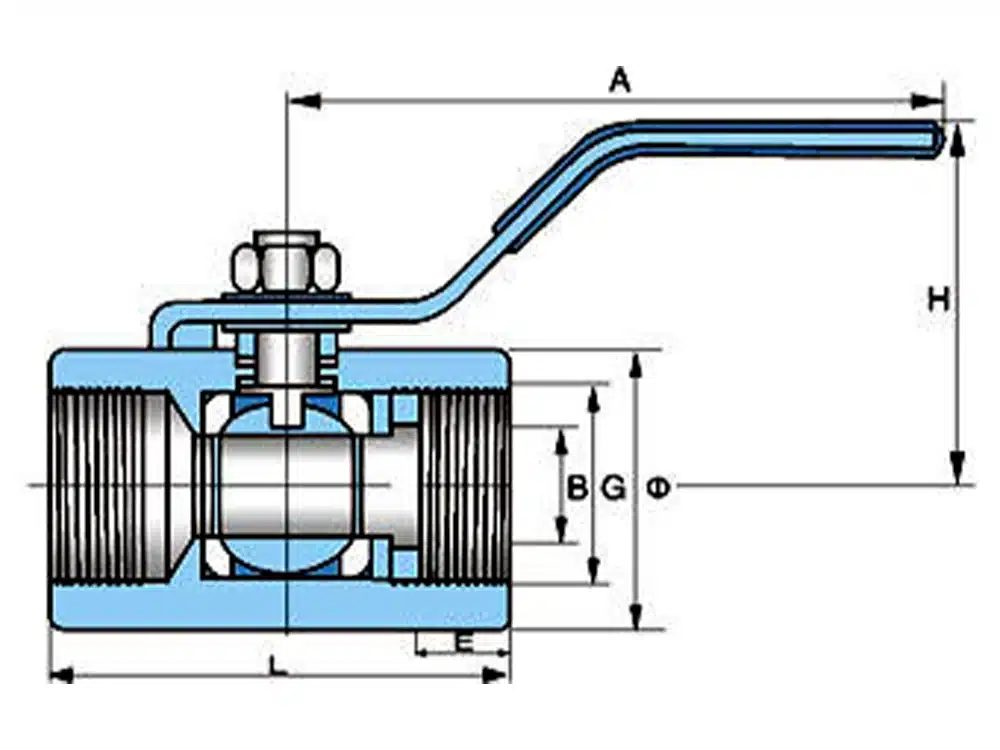

Tham khảo kích thước sản phẩm
đường kính | G | B | L | Φ | E | H | A |
DN15 | 20 | 10.5 | 56 | 32 | 14 | 58 | 110 |
DN20 | 25 | 13 | 62 | 38 | 15 | 62 | 110 |
DN25 | 32 | 17 | 69 | 45 | 15 | 68 | 110 |
DN32 | 39 | 22 | 82 | 53.4 | 18 | 75 | 150 |
DN40 | 44 | 25 | 86 | 63 | 19 | 83 | 150 |
DN50 | 57 | 32 | 99 | 73 | 19 | 90 | 150 |
DN65 | 74 | 40 | 126 | 92 | 21 | 95 | 180 |
DN80 | 86 | 50 | 141 | 109 | 27 | 100 | 220 |
DN100 | 110 | 65 | / | 138 | 29 | 115 | 220 |
