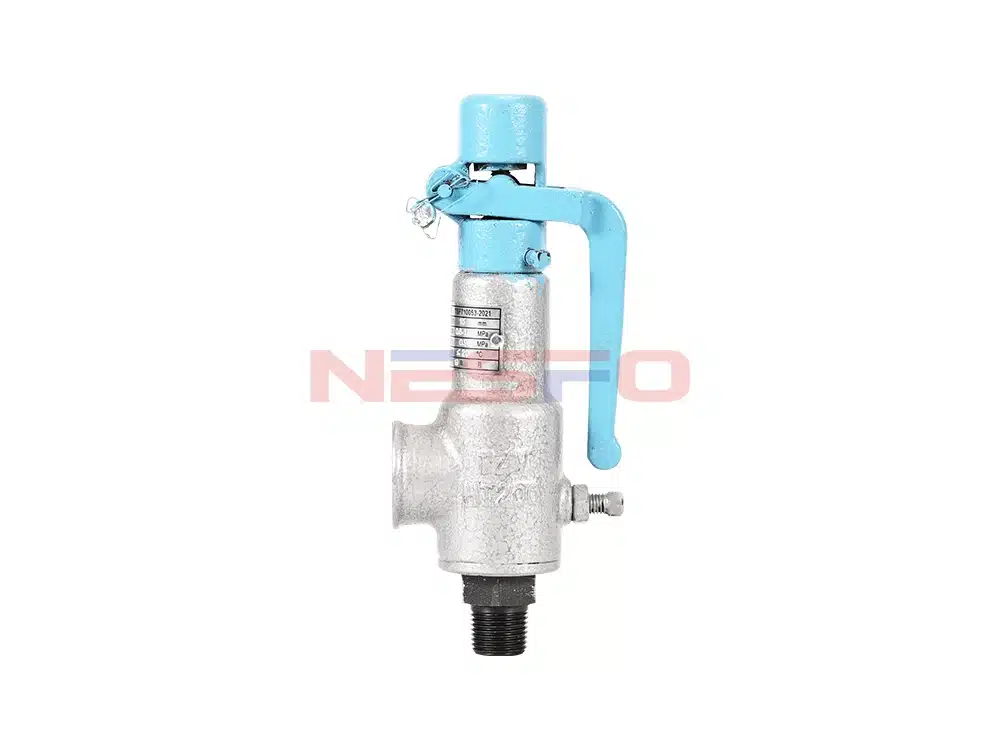

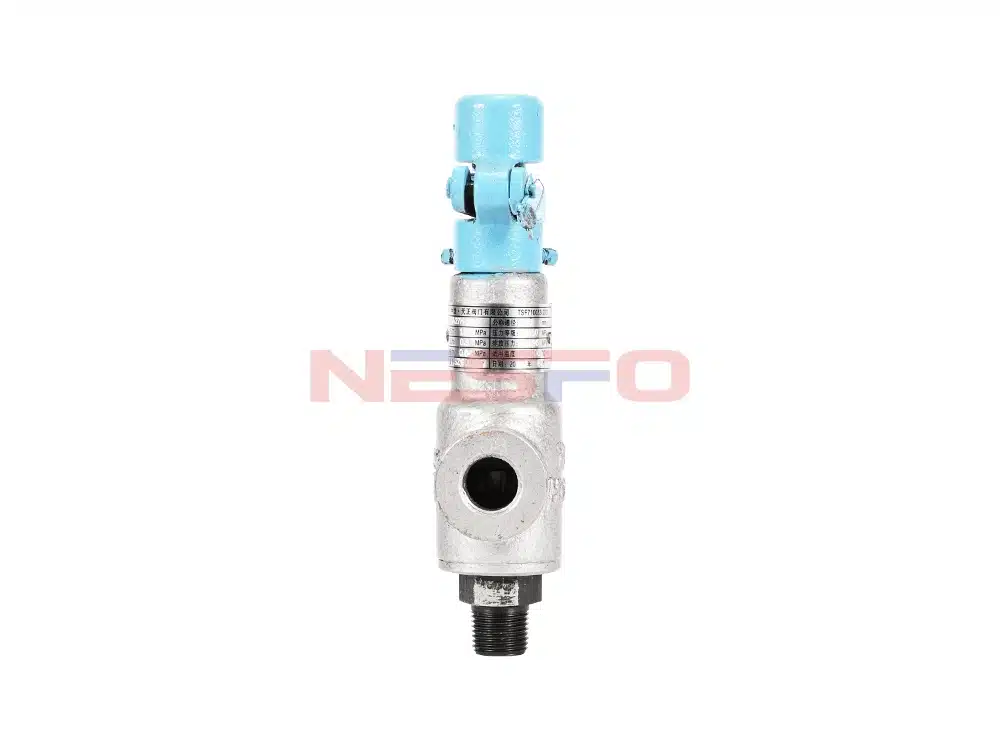

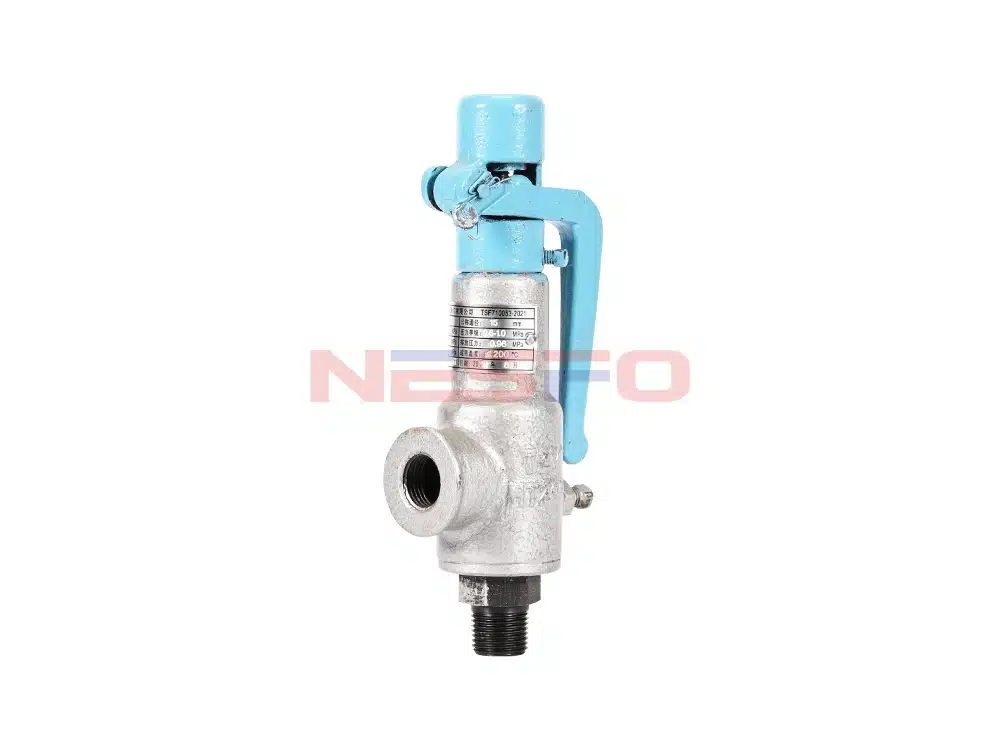

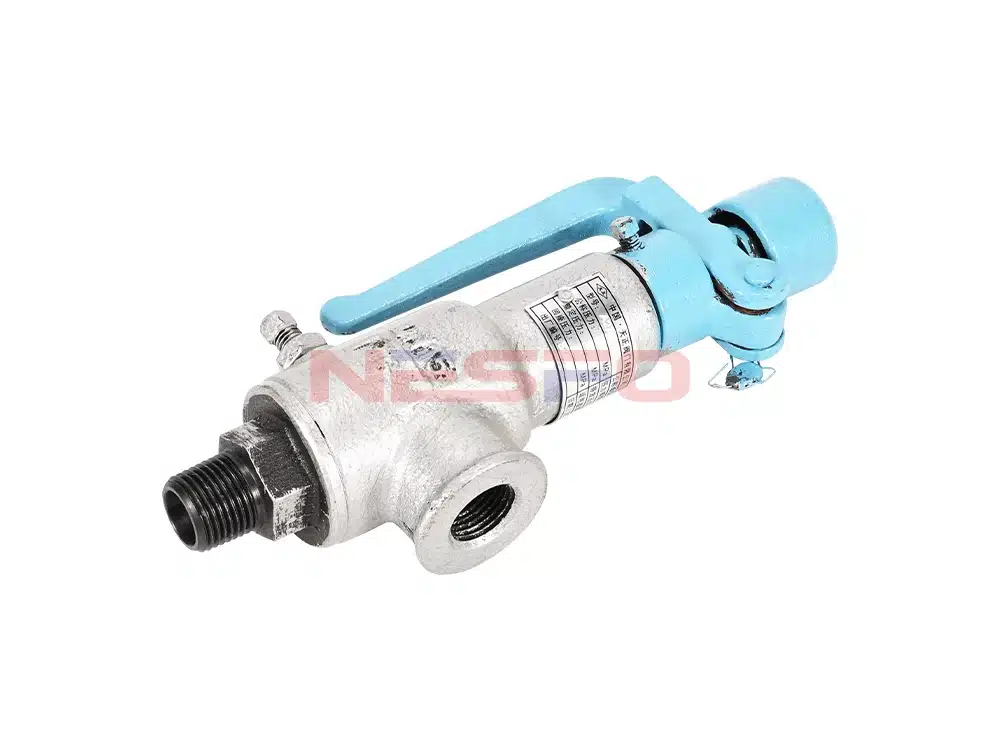

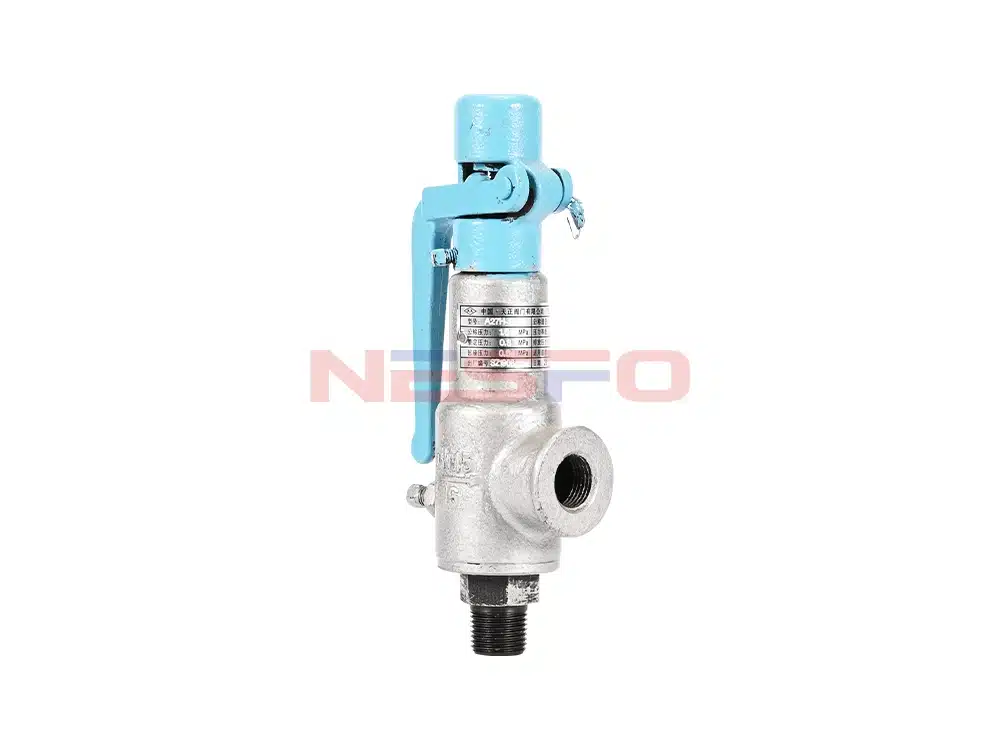

Van an toàn kiểu lò xo mở nhẹ A27H thích hợp cho các thiết bị hoặc đường ống dẫn chất lỏng như nước, không khí, hơi nước, v.v. có nhiệt độ làm việc ≤200℃.
Nguyên lý hoạt động
Khi áp suất trong thiết bị và đường ống vượt quá giá trị cho phép, van sẽ tự động mở và xả hết lượng chất lỏng; khi áp suất giảm xuống giá trị quy định, van sẽ tự động đóng lại, đảm bảo thiết bị và đường ống hoạt động an toàn.
Thông số kỹ thuật sản phẩm
Mẫu sản phẩm | A27H-16 |
Vật liệu thân van | Gang xám |
Áp suất danh nghĩa | ≤1,6 MPa |
Phương tiện áp dụng | Nước, hơi nước, không khí, v.v. |
Nhiệt độ thích hợp | ≤200℃ |

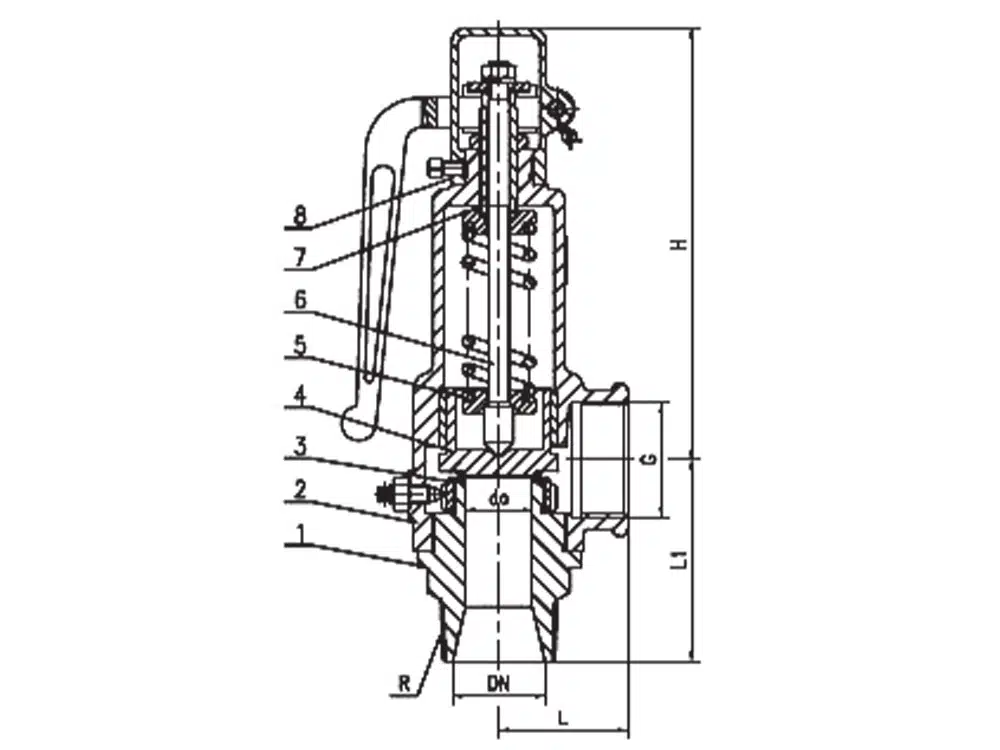

Tham khảo kích thước sản phẩm
đường kính | do | R | L | L1 | G | ≈H |
DN15 | 10 | 1/2 | 40 | 65 | 1/2 | 135 |
DN20 | 15 | 3/4 | 45 | 65 | 3/4 | 140 |
DN25 | 20 | 1 | 45 | 70 | 1 | 155 |
DN32 | 25 | 1-1/4 | 55 | 85 | 1-1/4 | 170 |
DN40 | 32 | 1-1/2 | 60 | 90 | 1-1/2 | 310 |
DN50 | 40 | 2 | 67 | 105 | 2 | 322 |
DN65 | 50 | 2-1/2 | 76 | 128 | 2-1/2 | 344 |
DN80 | 65 | 3 | 110 | 145 | 3 | 395 |
