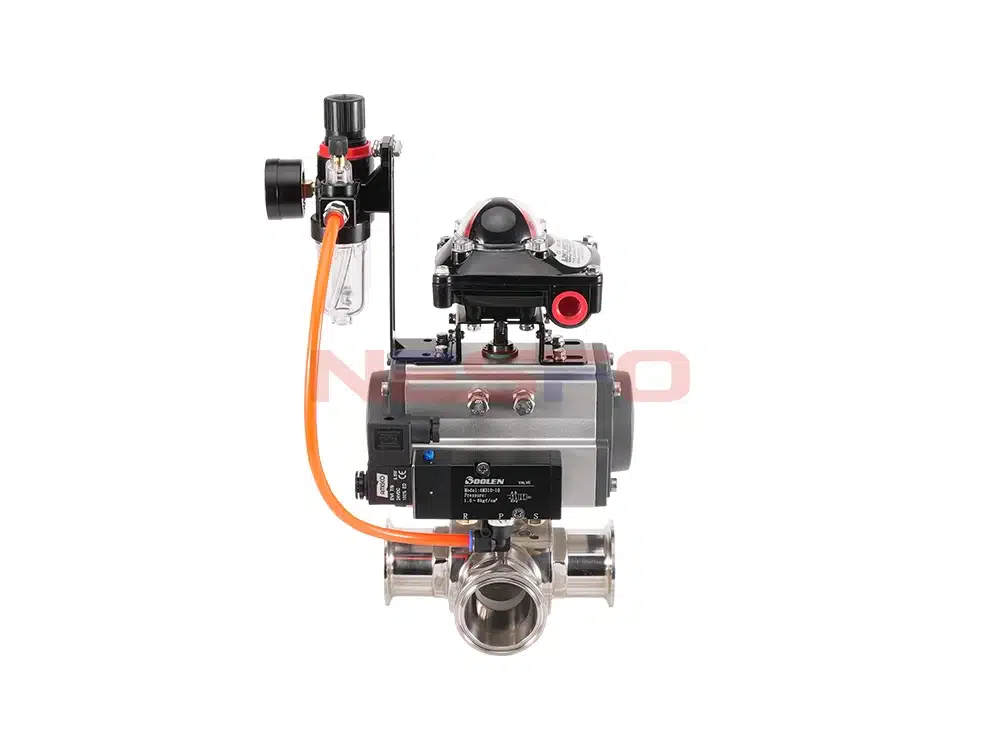

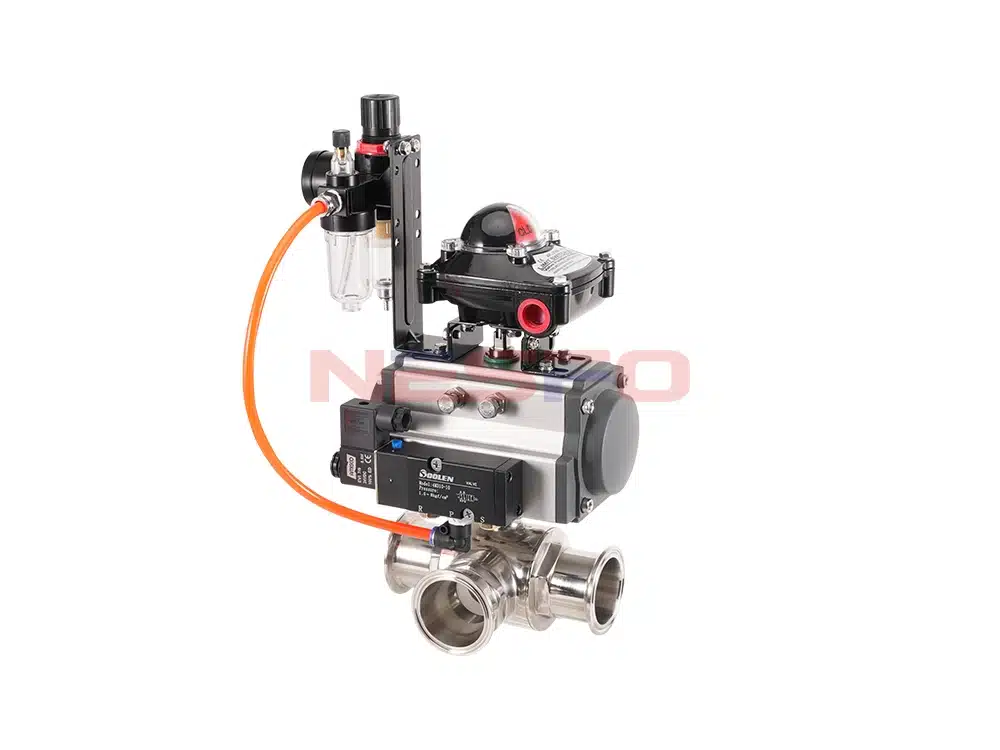

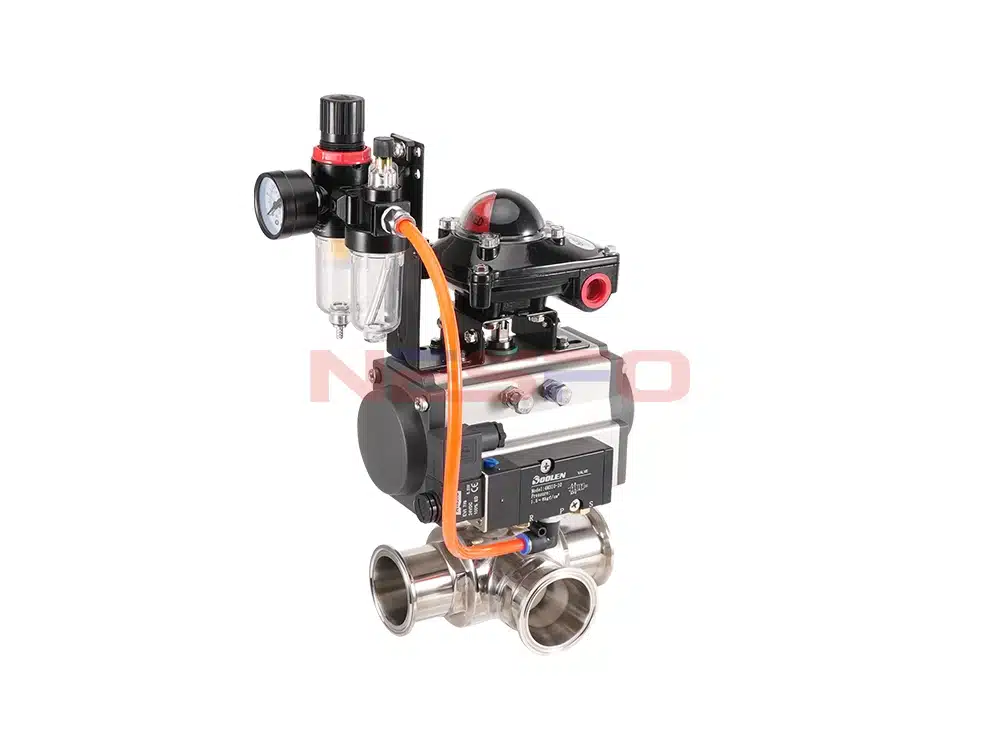

Van bi ba chiều lắp ráp nhanh khí nén Q685F-10P được cấu tạo từ bộ truyền động góc khí nén và van bi cấp vệ sinh. Thân van bi ba chiều lắp ráp nhanh khí nén được chế tạo từ thép không gỉ, bề mặt bên trong kênh dẫn được đánh bóng điện tử 0,5um (240Grit), đảm bảo dòng chảy thông suốt. Bề mặt làm kín được phủ PTFE toàn bộ, không có góc chết, dễ vệ sinh, đảm bảo vệ sinh. Van bi ba chiều lắp ráp nhanh khí nén được sử dụng rộng rãi trong các lĩnh vực như công nghệ bia, công nghệ thực phẩm, công nghệ hóa chất, công nghệ dược phẩm, công nghệ sinh học và công nghệ xử lý nước.
Đặc điểm sản phẩm
- Cấu trúc đơn giản, kích thước nhỏ, trọng lượng nhẹ.
- Kích thước lỗ tương đương với đường ống, không dễ tạo ra cặn lắng.
- Bề mặt bên trong của kênh dẫn được đánh bóng bằng giấy nhám 240 grit, đảm bảo kênh dẫn thông thoáng và không bị cản trở.
- Sử dụng gioăng PTFE bao phủ toàn bộ, không có góc chết, dễ dàng vệ sinh.
- Sử dụng phương pháp kết nối bằng kẹp, lắp đặt và tháo gỡ đơn giản và thuận tiện.
Thông số kỹ thuật sản phẩm
Mẫu sản phẩm | Q685F-10P |
Vật liệu thân van | Thép không gỉ 304 |
Vật liệu xi lanh | hợp kim nhôm |
Loại xi lanh | AT tác động kép |
Áp suất danh nghĩa | ≤1,0 MPa |
Phương tiện áp dụng | Nước, khí, dầu mỏ, v.v. |
Nhiệt độ thích hợp | ≤120℃ |

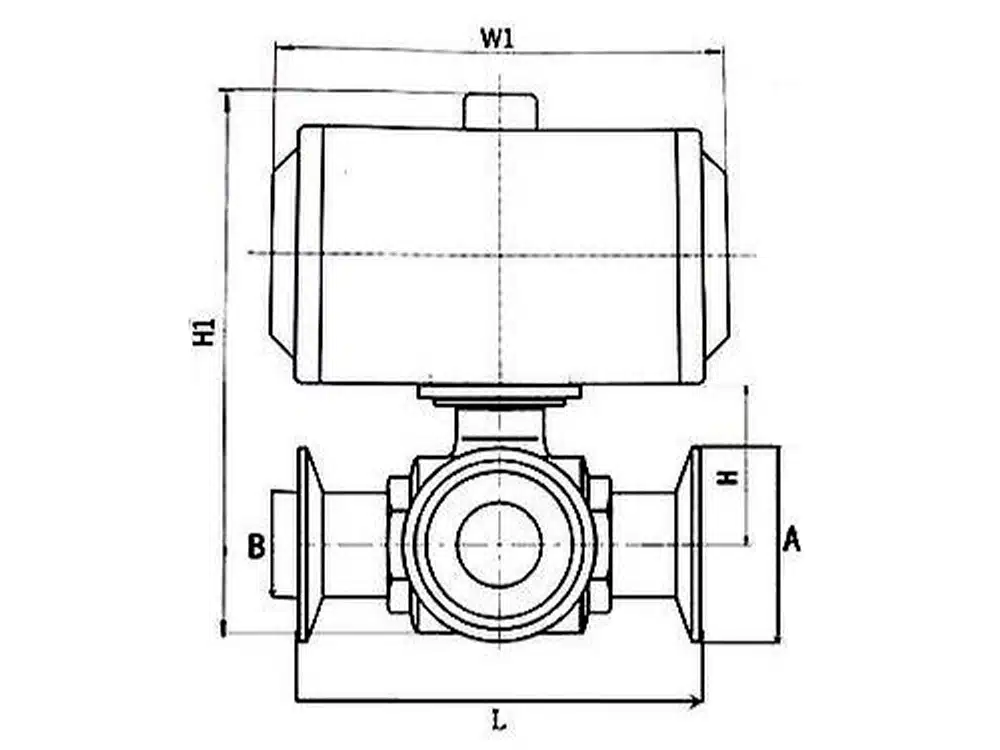

Tham khảo kích thước sản phẩm
Đường kính ngoài ống | A | B | H1 | W1 | L |
φ19 | 50.5 | 15 | 172 | 147 | 105 |
φ25 | 50.5 | 20 | 172 | 147 | 126 |
φ32 | 50.5 | 25 | 178 | 147 | 137 |
φ38 | 50.5 | 32 | 218 | 168 | 154 |
φ45 | 50.5 | 35 | 228 | 168 | 165 |
φ51 | 64 | 40 | 228 | 168 | 168 |
φ63 | 77 | 50 | 260 | 210 | 184 |
φ76 | 91 | 65 | 300 | 262 | 220 |
φ89 | 106 | 80 | 335 | 265 | 240 |
φ102 | 119 | 90 | 395 | 300 | 266 |
