Шаровой кран Q11F-16P широкого типа является одним из видов резьбовых шаровых кранов, корпус крана представляет собой цельную отливку, внутреннее шаровое ядро закреплено пробкой, верхняя часть пробки имеет внешнюю резьбу, а ручка закреплена и зафиксирована гайкой, что составляет шаровой кран широкого типа. Из-за своей общей простоты, сопротивление давлению 16 кг (1,6 МПа), термостойкость 80 ℃, поэтому он обычно используется для бытовых, строительных систем управления.
Характеристики товара
- Широкий шток шарового крана с устройством против разъединения.
- Широкий ассортимент резьбовых концов и материалов на выбор.
Параметры продукта
Модель продукта | Q11F-16P |
Материал корпуса клапана | нержавеющая сталь 201 |
Номинальное давление | ≤1.6Mpa |
Применяемая среда | Вода, газ, нефть и т.д. |
Применяемая температура | ≤80°C |

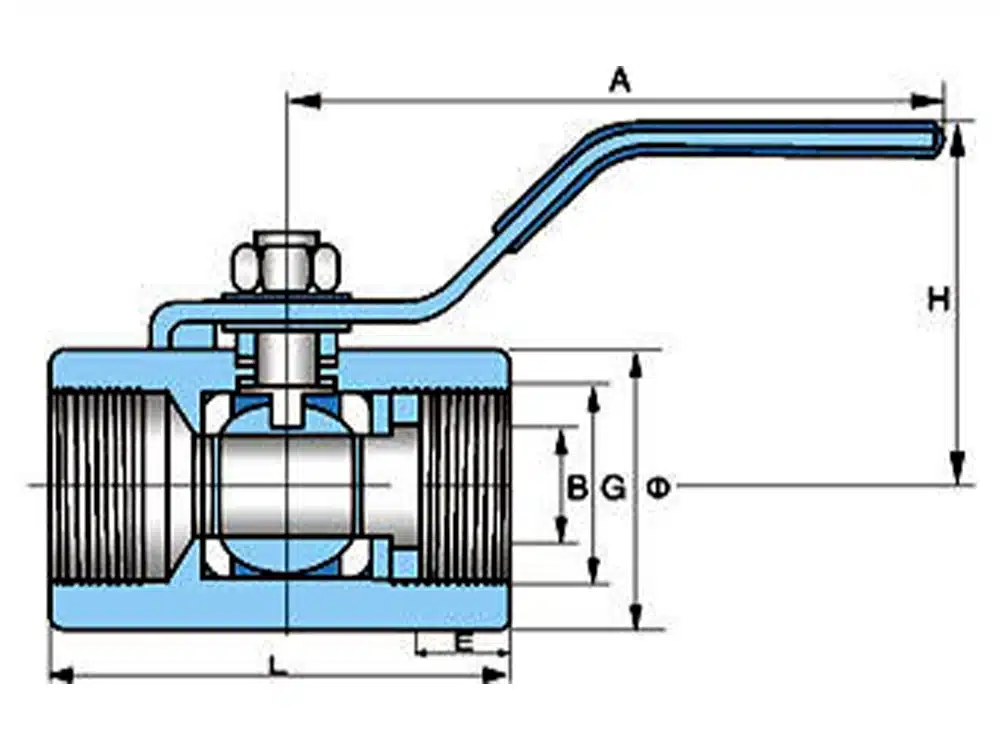

Ссылка на размер изделия
проезжая часть | G | B | L | Φ | E | H | A |
DN15 | 20 | 10.5 | 56 | 32 | 14 | 58 | 110 |
DN20 | 25 | 13 | 62 | 38 | 15 | 62 | 110 |
DN25 | 32 | 17 | 69 | 45 | 15 | 68 | 110 |
DN32 | 39 | 22 | 82 | 53.4 | 18 | 75 | 150 |
DN40 | 44 | 25 | 86 | 63 | 19 | 83 | 150 |
DN50 | 57 | 32 | 99 | 73 | 19 | 90 | 150 |
DN65 | 74 | 40 | 126 | 92 | 21 | 95 | 180 |
DN80 | 86 | 50 | 141 | 109 | 27 | 100 | 220 |
DN100 | 110 | 65 | / | 138 | 29 | 115 | 220 |
