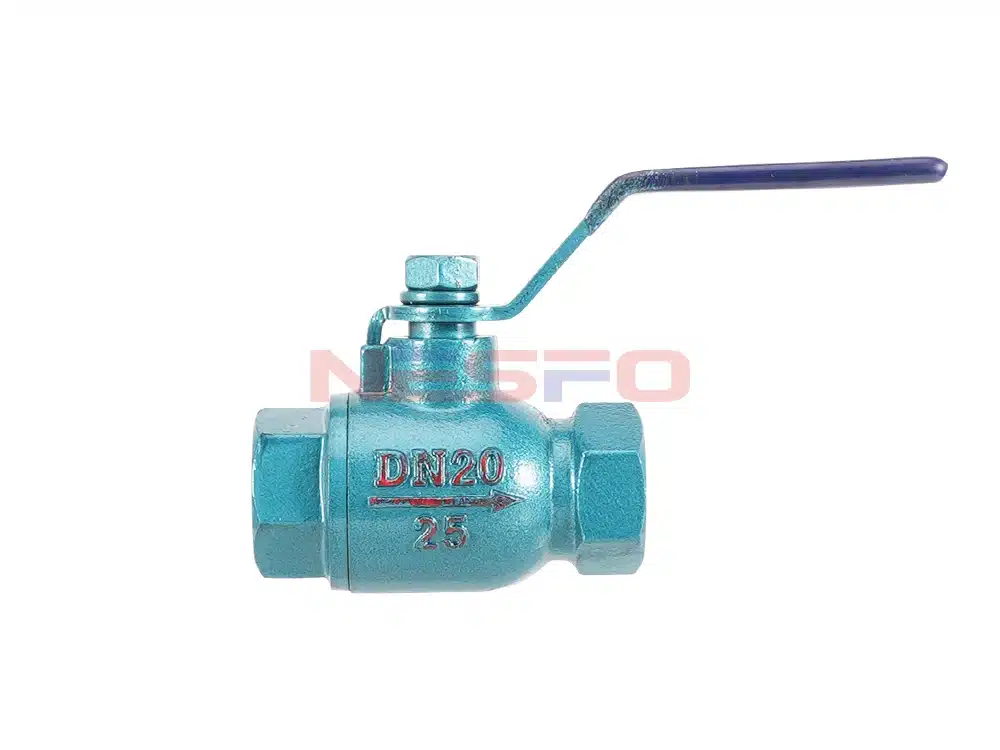

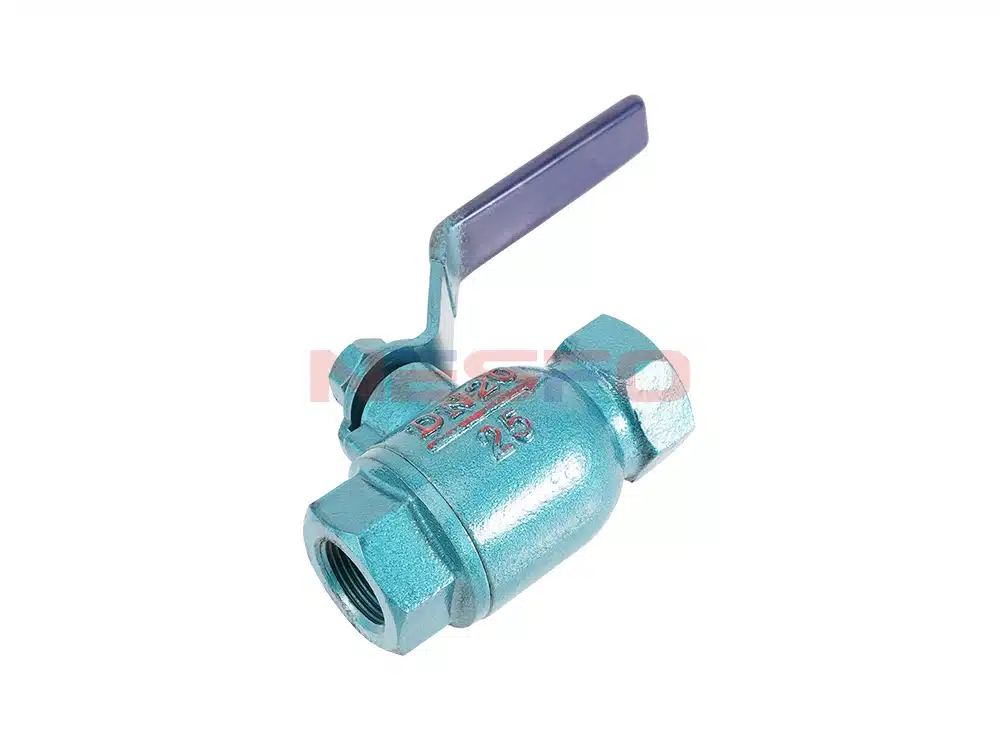

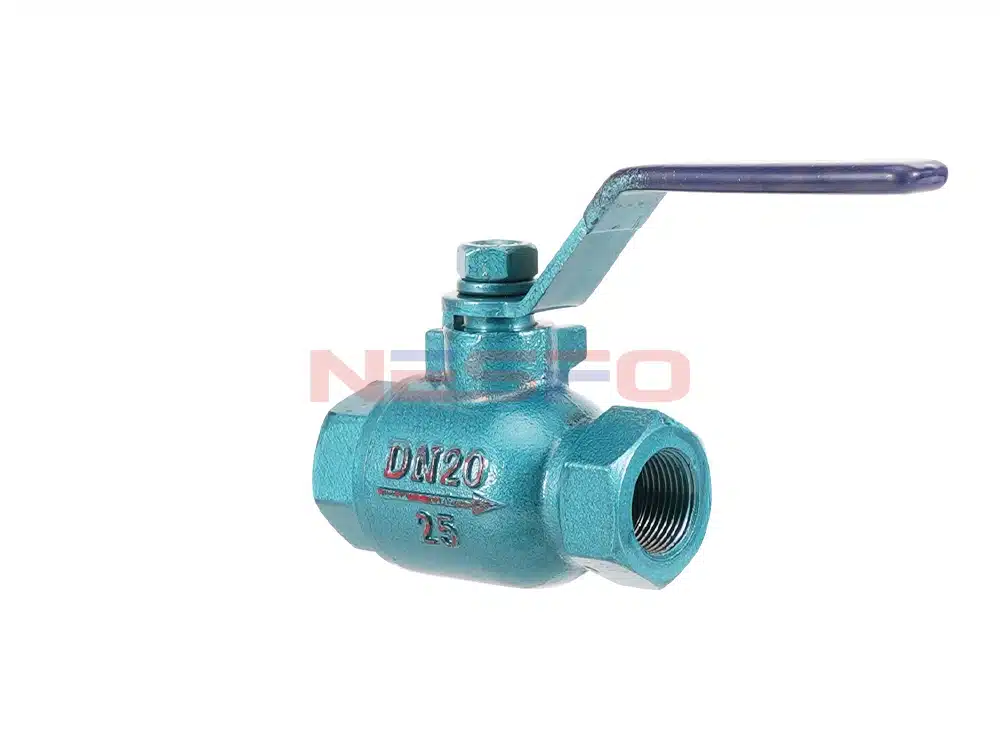

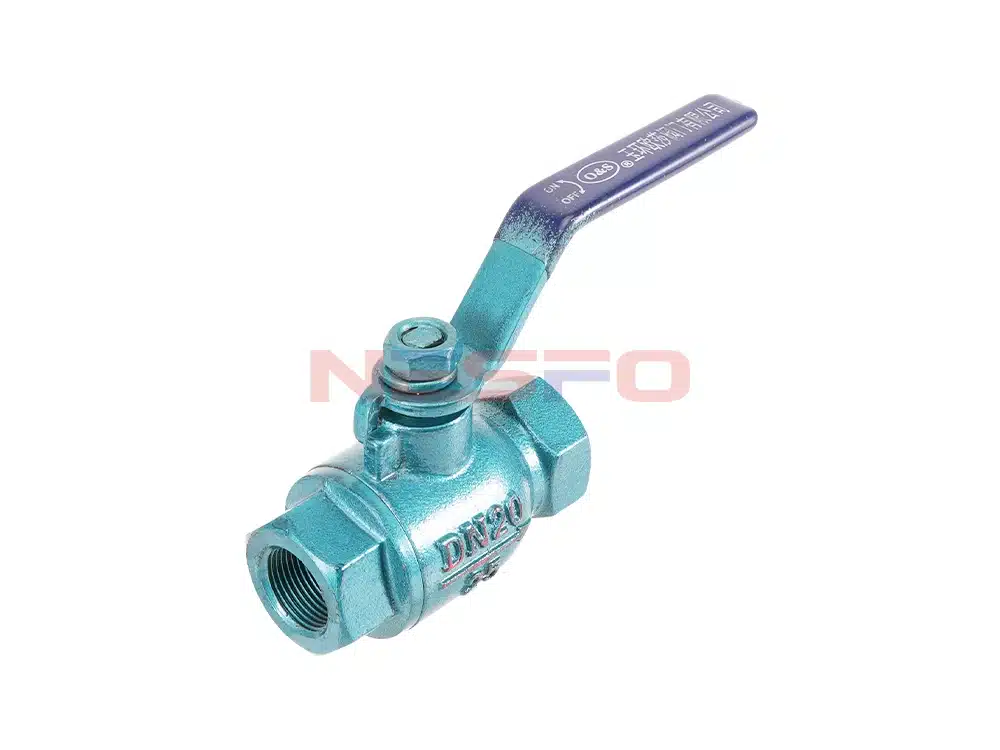

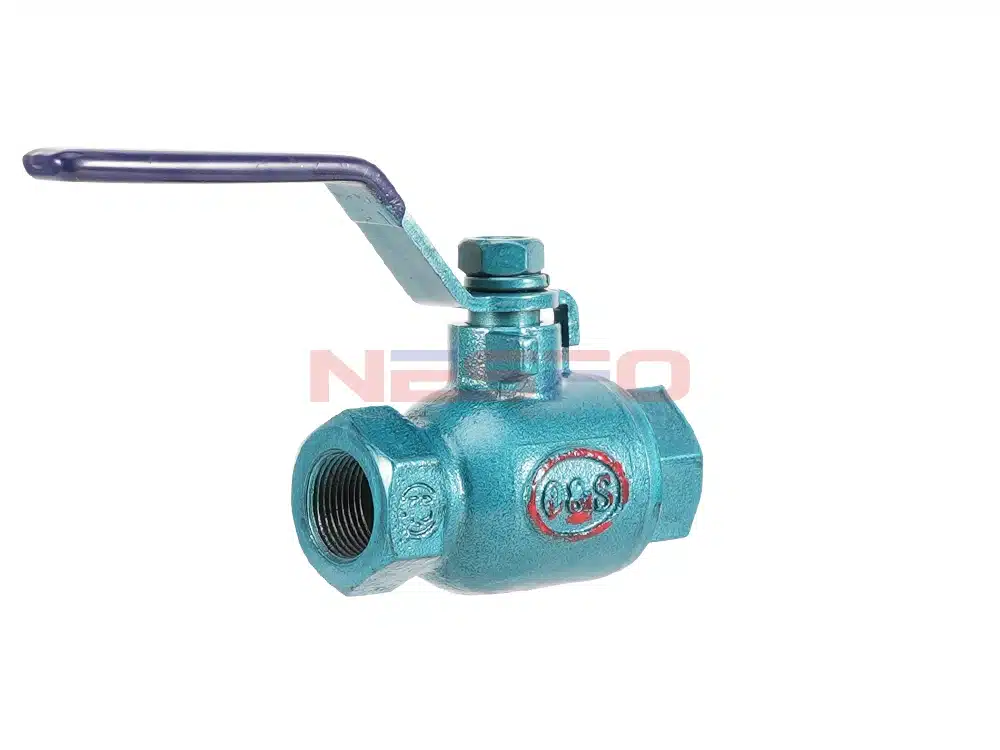

Q11M-25Q - высокотемпературный шаровой кран с внутренним резьбовым соединением, в основном используется в высокотемпературных средах с преимуществами компактной структуры, стабильной работы, хорошего уплотнения, низкого трения, легкого переключения, высокой термостойкости, износостойкости, маслостойкости, коррозионной стойкости и длительного срока службы. Широко используются в нефтяной, химической, резиновой, бумажной и других отраслях промышленности, особенно подходят для паровых котлов и систем термального масла.
Параметры продукта
Модель продукта | Q11M-25Q |
Материал корпуса клапана | ковкий чугун |
Номинальное давление | ≤2.5Mpa |
Применяемая среда | Вода, пар, масло и т.д. |
Применяемая температура | ≤250°C |

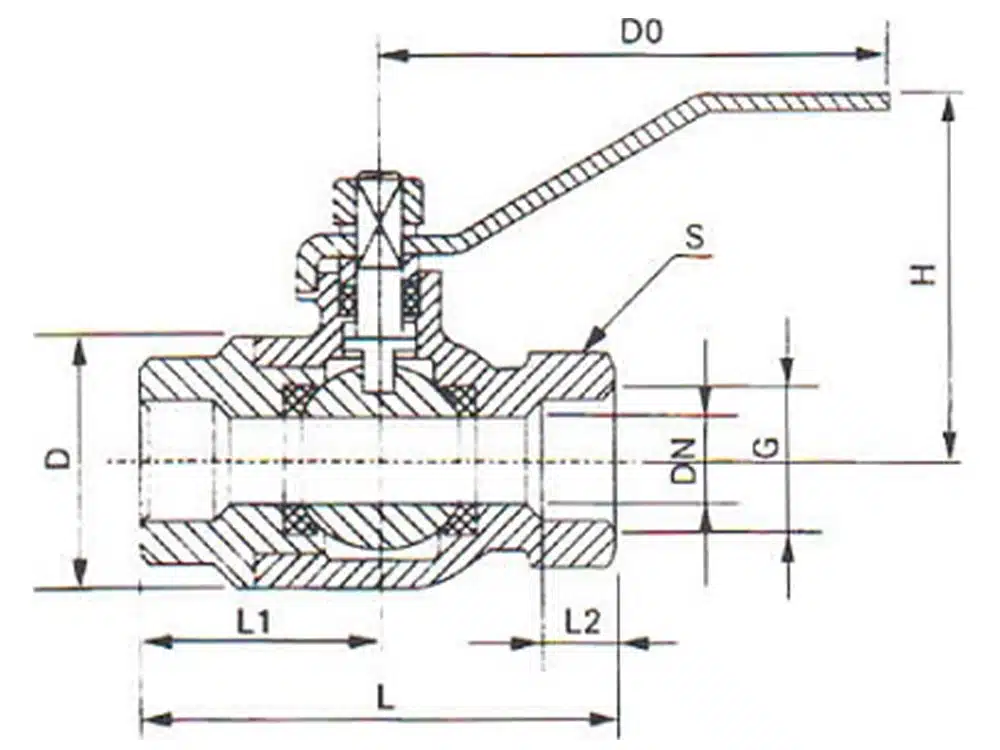

Ссылка на размер изделия
DN | G | L | L1 | L2 | S | D | H | D0 |
15 | 1/2 | 90 | 45 | 14 | 32 | 48 | 82 | 170 |
20 | 3/4 | 100 | 50 | 16 | 36 | 55 | 85 | 170 |
25 | 1 | 115 | 58 | 18 | 46 | 62 | 90 | 170 |
32 | 1-1/4 | 130 | 66 | 20 | 55 | 80 | 120 | 250 |
40 | 1-1/2 | 150 | 77 | 22 | 61 | 90 | 145 | 250 |
50 | 2 | 180 | 91 | 24 | 75 | 112 | 150 | 300 |
