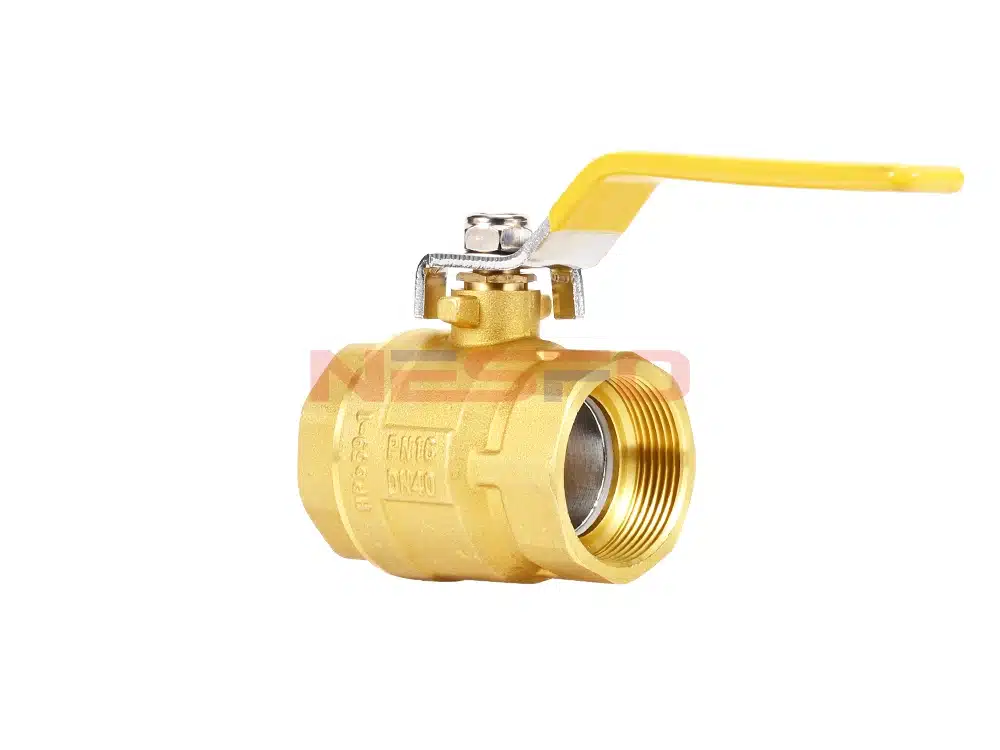

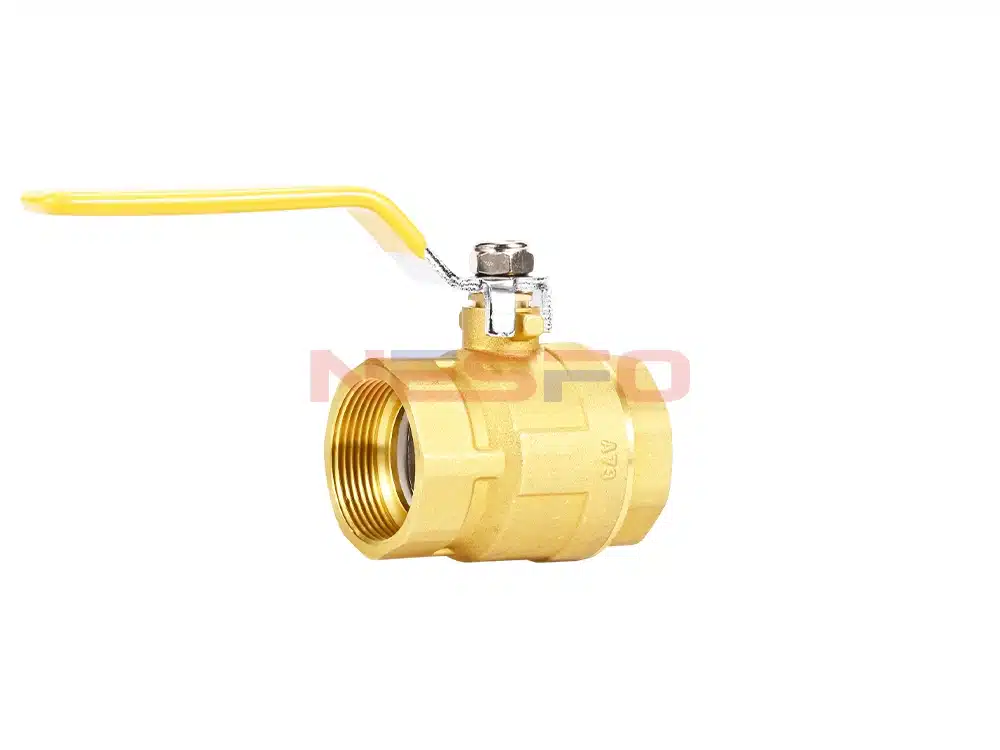

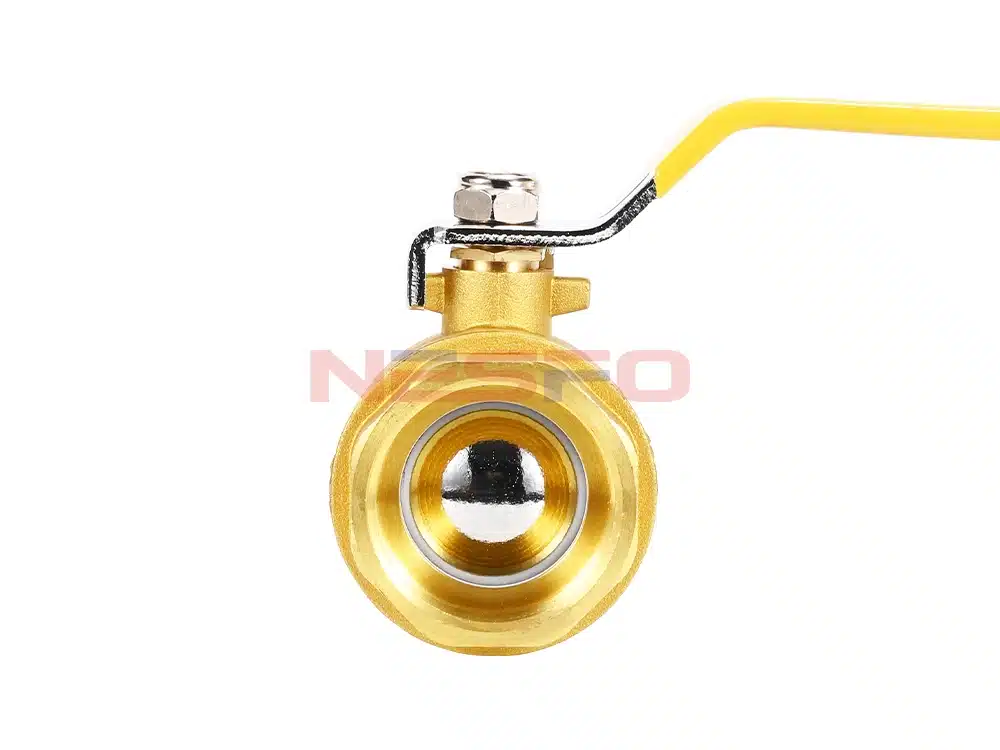

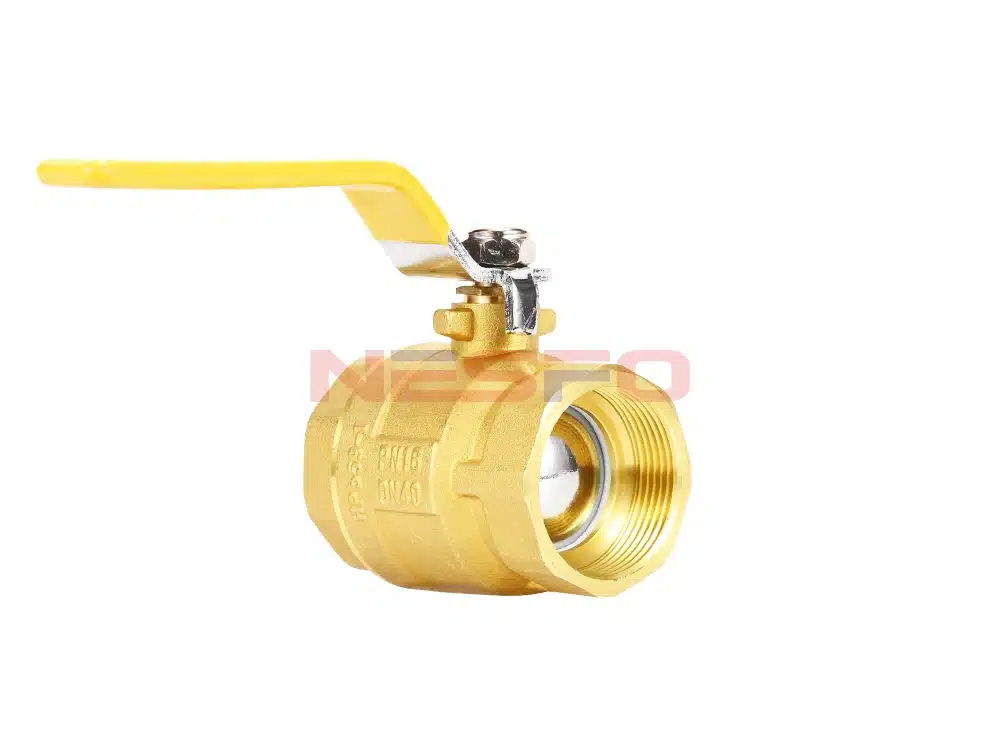

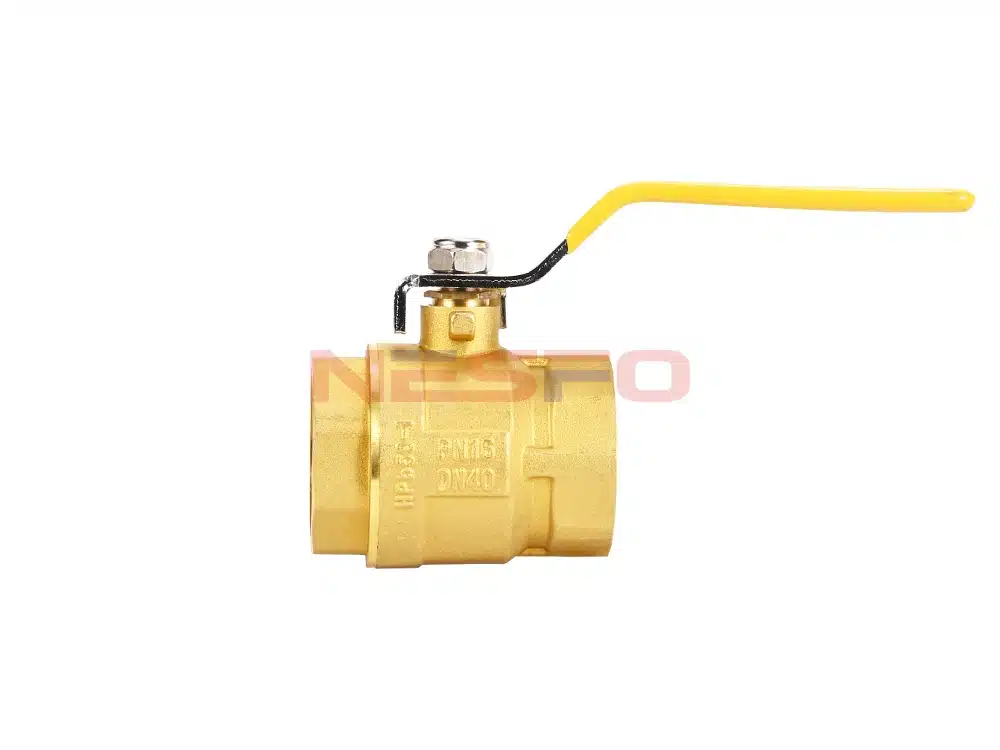

Латунный шаровой кран Q11F-16T с проволочной кнопкой приводится в движение штоком клапана, а вокруг оси штока клапана осуществляется вращательное движение клапана. В основном используется для отсечения или соединения среды в трубопроводе, также может использоваться для регулирования и контроля жидкости. Этот тип клапана в трубопроводе, как правило, должен быть установлен горизонтально.
Характеристики товара
Этот клапан имеет компактную структуру, надежное уплотнение, простую структуру, простое обслуживание, уплотнительная поверхность и поверхность шара часто находятся в закрытом состоянии, не легко подвергаются эрозии под воздействием среды, просты в эксплуатации и обслуживании.
Параметры продукта
Модель продукта | Q11F-16T |
Материал корпуса клапана | латунь |
Номинальное давление | ≤1.6Mpa |
Применяемая среда | Вода, газ, нефть и т.д. |
Применяемая температура | ≤120°C |

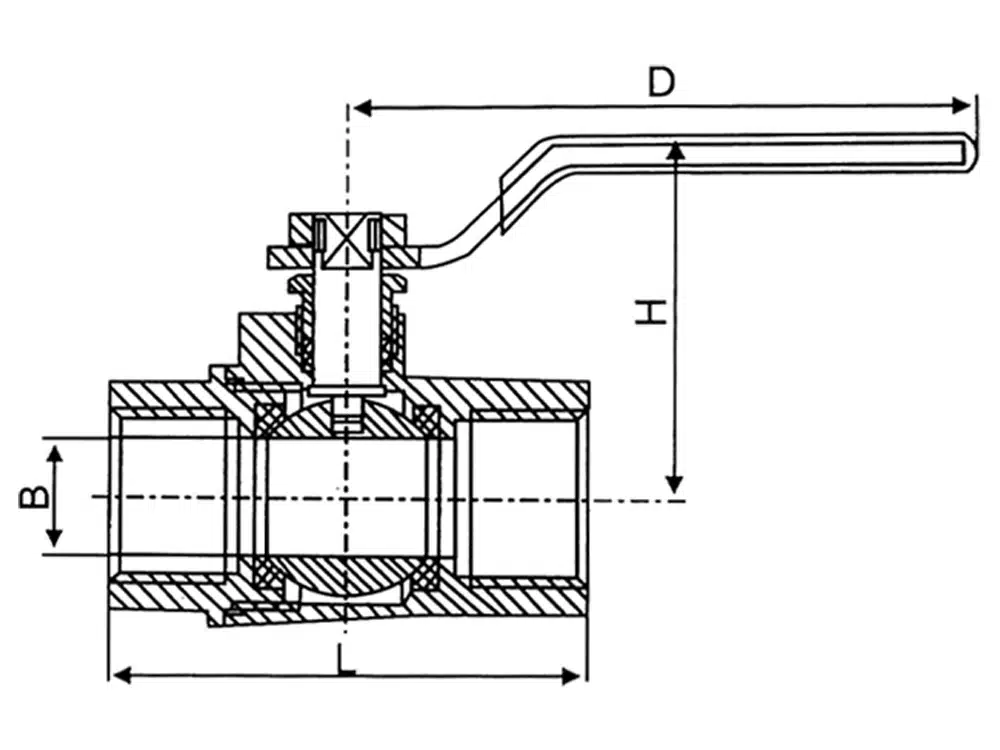

Ссылка на размер изделия
проезжая часть | L | B | H | D |
DN15 | 55 | 12 | 46 | 96 |
DN20 | 60 | 15 | 51 | 106.5 |
DN25 | 65 | 20 | 52.5 | 113 |
DN32 | 68 | 24 | 58 | 135 |
DN40 | 75 | 32 | 72 | 135 |
DN50 | 88 | 40 | 81 | 145 |
DN65 | 95 | 47 | 89.5 | 165 |
DN80 | 112 | 56 | 97 | 182 |
