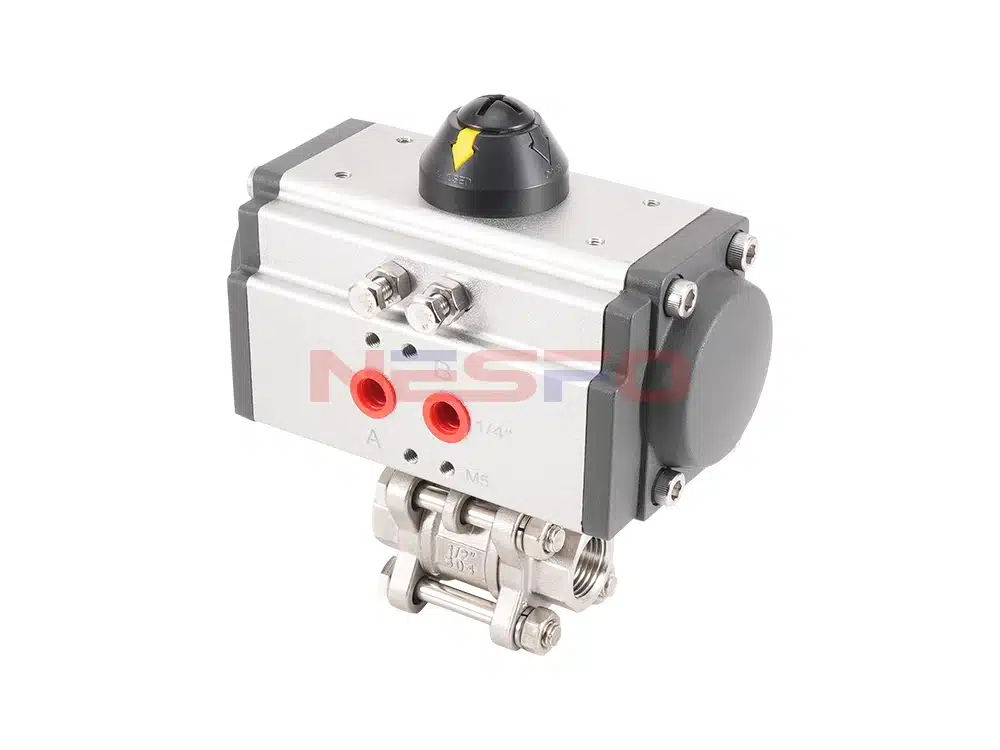

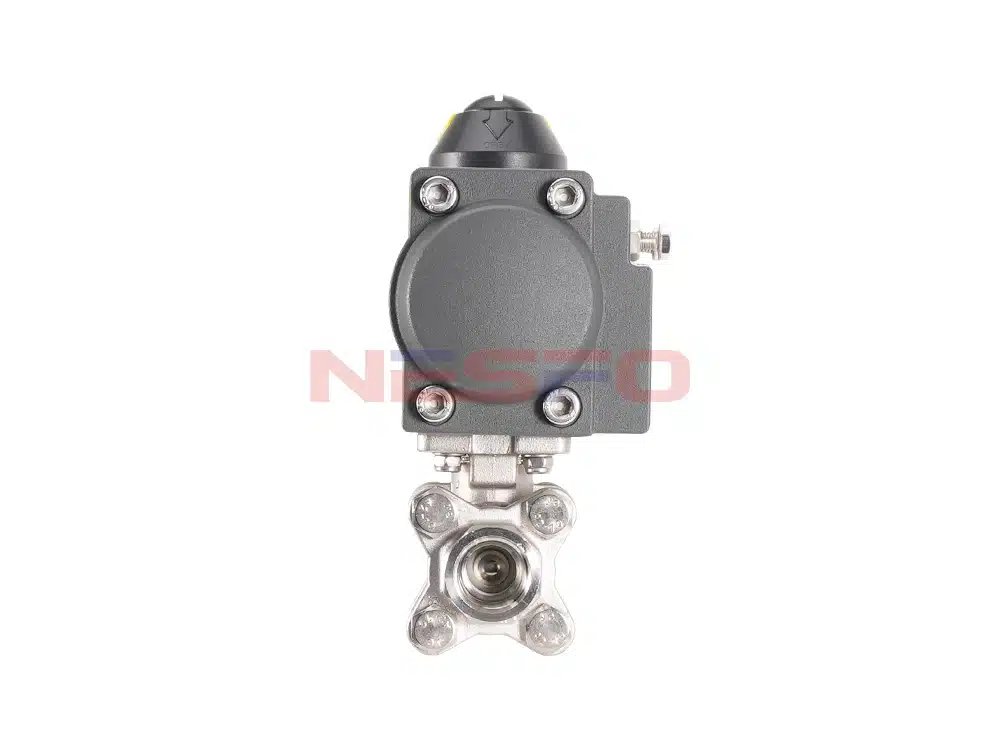

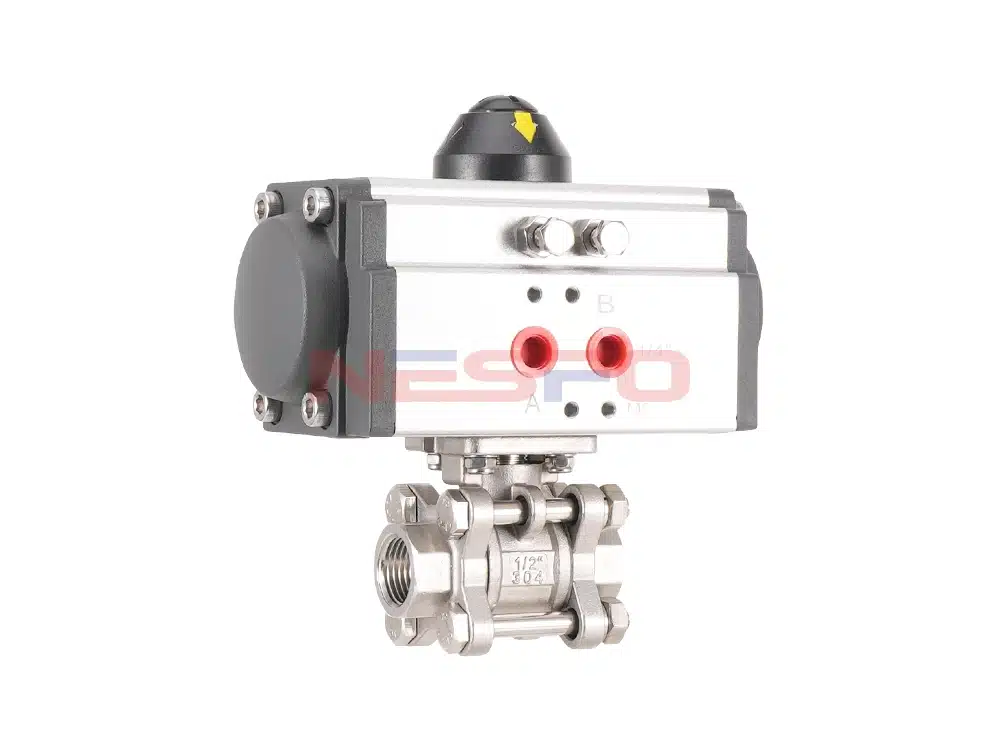

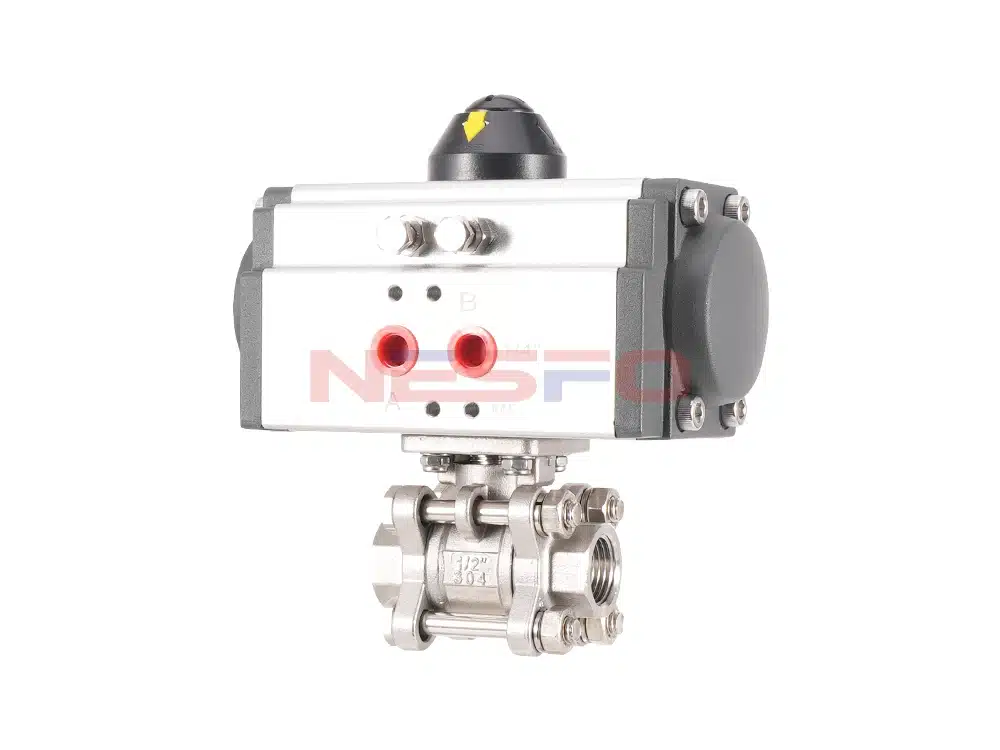

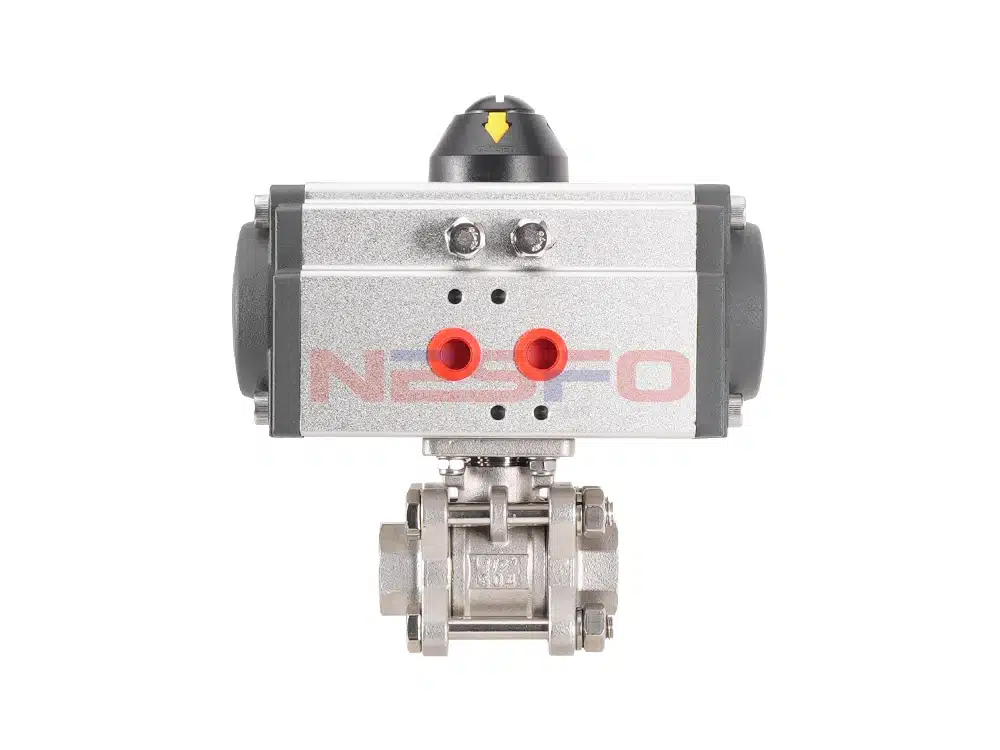

304 нержавеющая сталь пневматический трехкомпонентный шаровой кран Q611F-16P

Пневматический трехкомпонентный шаровой кран Q611F представляет собой небольшой шаровой кран, состоящий из трех частей корпуса крана, четырех длинных болтов с обоих концов промежуточного корпуса крана и шара и стать. Преимущество заключается в том, что обслуживание и разборка без разборки резьбы трубопровода, но непосредственно разобрать четыре болта, средняя часть корпуса клапана может быть выведена. Он имеет такие характеристики, как разумная структура, красивая модель, легкое открытие и закрытие, надежное уплотнение и так далее. Пневматический трехкомпонентный шаровой клапан подходит для рабочего давления PN16, рабочей температуры ≤ 120 ℃ различных трубопроводов, используется для отсечения или соединения среды в трубопроводе. Выбор различных материалов может быть применен к воде, пару, маслу, азотной кислоте, уксусной кислоте, аммиачному рассолу, нейтральной воде и другим средам.

Принцип работы

Пневматические трехсекционные шаровые краны приводят во вращение корпус шара за счет поворота на 90° пневматического привода для достижения циркуляции и блокировки среды. Прямое соединение между приводом и корпусом клапана снижает вероятность отказа и подходит для легкого промышленного оборудования с небольшим объемом и узким пространством. Шток клапана имеет конструкцию с перевернутыми уплотнениями. При аномальном давлении в полости клапана шток клапана не подвергается ударам. Механизм позиционирования 90°-переключателя может быть настроен, и при необходимости могут быть добавлены блокировки для предотвращения неправильной работы.

Параметры продукта

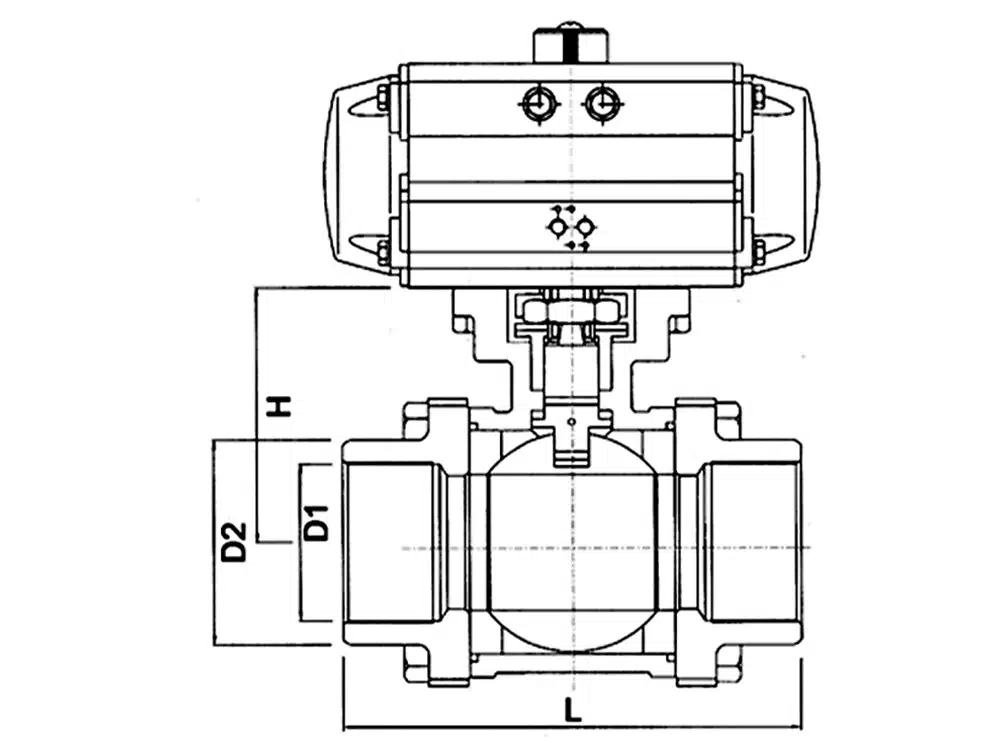

Ссылка на размер изделия
