Пневматический быстросъемный трехходовой шаровой кран Q685F-10P состоит из пневматического привода углового хода и санитарного шарового крана в сборе. Корпус пневматического быстросъемного трехходового шарового крана изготовлен из нержавеющей стали, внутренняя стенка проточной части 0,5um (240Grit) электронной полировки, чтобы сохранить жидкость беспрепятственно. Уплотнительная поверхность принята полным пакетом PTFE без мертвого пространства, без мертвого пространства и легко очищается, чтобы обеспечить гигиену. Пневматические быстросъемные 3-ходовые шаровые краны широко используются в пивоваренной, пищевой, химической, фармацевтической, биологической, водоочистной и других областях.
Характеристики товара
- Простая структура, малый размер и легкий вес.
- Размер пор сопоставим с размером пор в трубе, поэтому вероятность образования осадка меньше.
- Внутренняя стенка бегунка отполирована 240 Grit для обеспечения плавного и беспрепятственного потока.
- Благодаря полностью герметичному тефлоновому уплотнению нет мертвых зон, и его легко чистить.
- Применяется метод зажимного соединения, простой и удобный монтаж и демонтаж.
Параметры продукта
Модель продукта | Q685F-10P |
Материал корпуса клапана | 304 нержавеющая сталь |
Материал цилиндра | алюминий |
Тип цилиндра | AT двойного действия |
Номинальное давление | ≤1.0Mpa |
Применяемая среда | Вода, газ, нефть и т.д. |
Применяемая температура | ≤120°C |

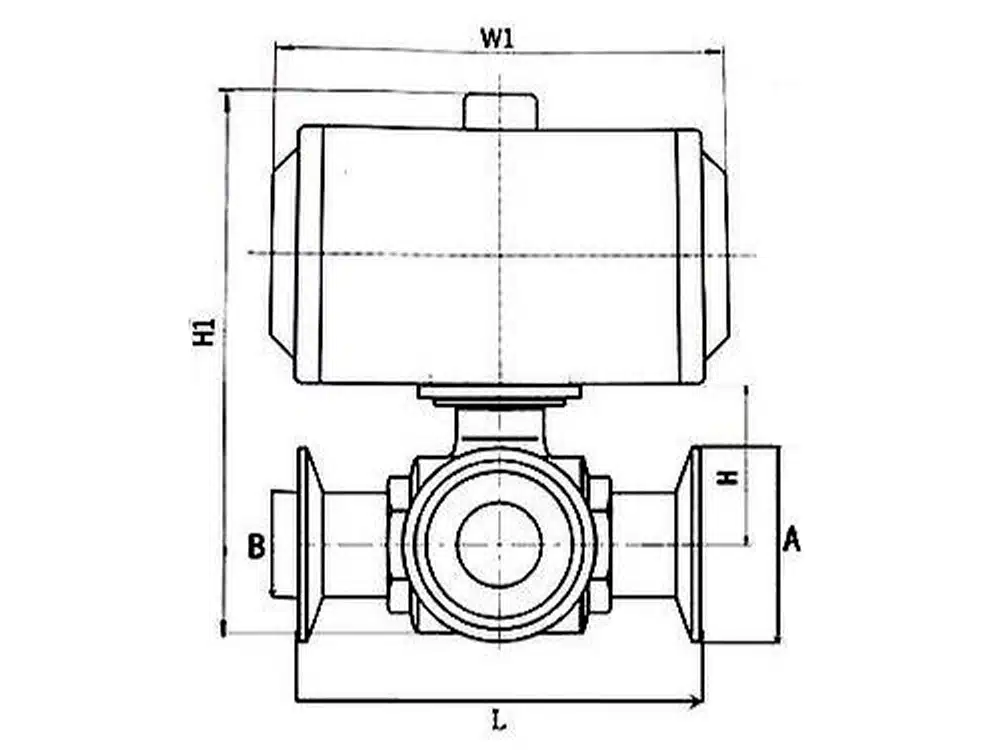

Ссылка на размер изделия
внешний диаметр | A | B | H1 | W1 | L |
φ19 | 50.5 | 15 | 172 | 147 | 105 |
φ25 | 50.5 | 20 | 172 | 147 | 126 |
φ32 | 50.5 | 25 | 178 | 147 | 137 |
φ38 | 50.5 | 32 | 218 | 168 | 154 |
φ45 | 50.5 | 35 | 228 | 168 | 165 |
φ51 | 64 | 40 | 228 | 168 | 168 |
φ63 | 77 | 50 | 260 | 210 | 184 |
φ76 | 91 | 65 | 300 | 262 | 220 |
φ89 | 106 | 80 | 335 | 265 | 240 |
φ102 | 119 | 90 | 395 | 300 | 266 |
