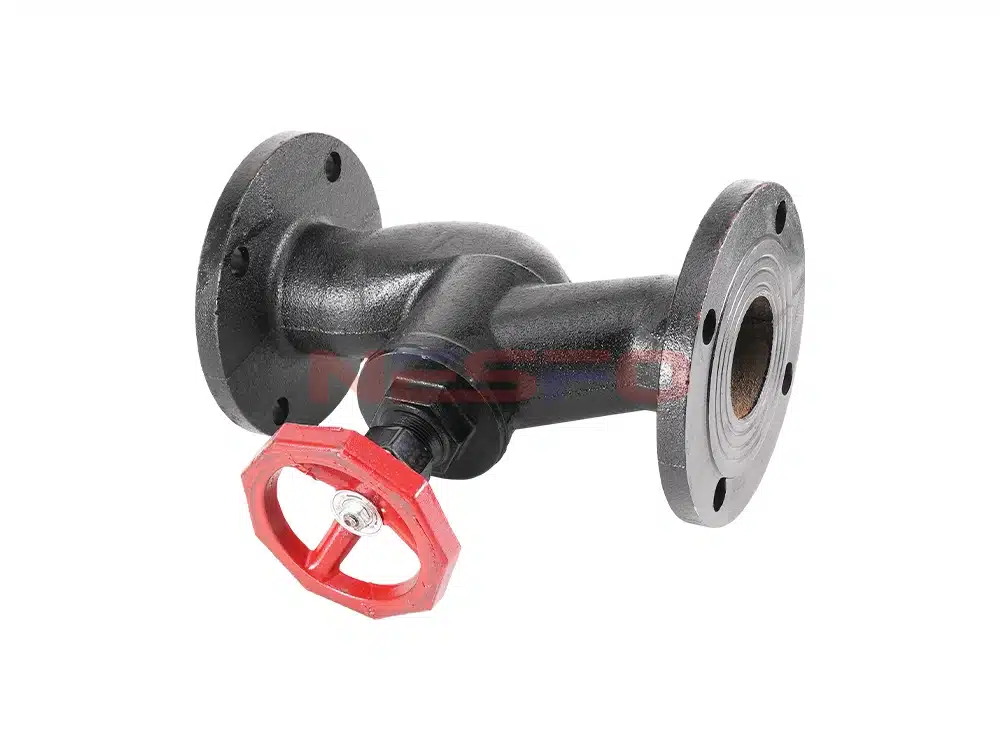

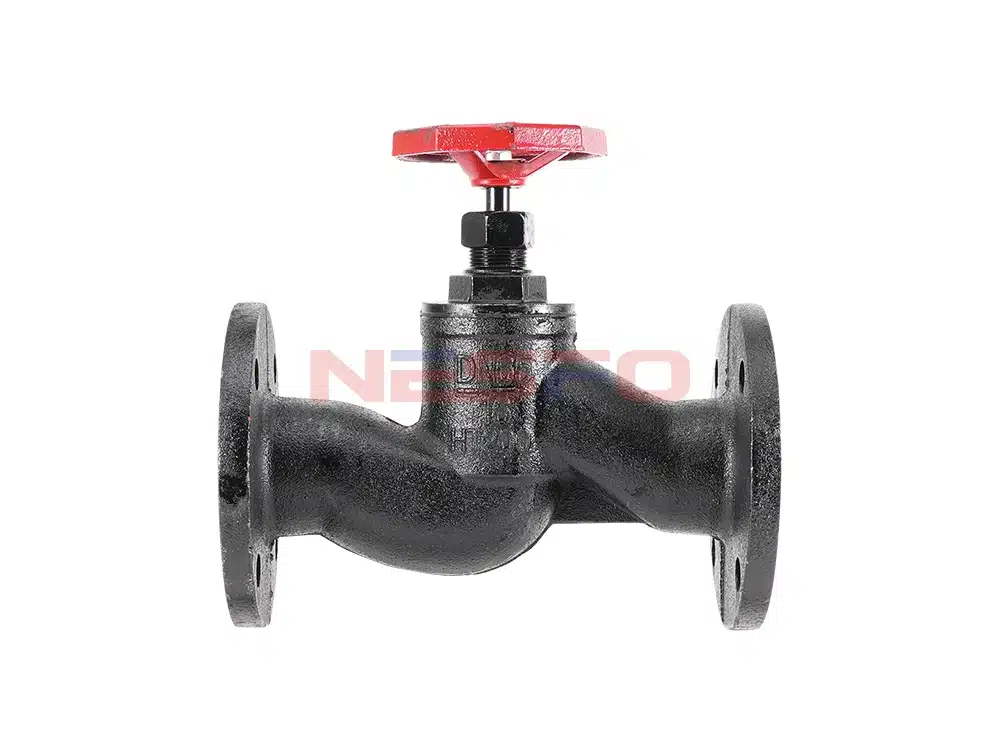

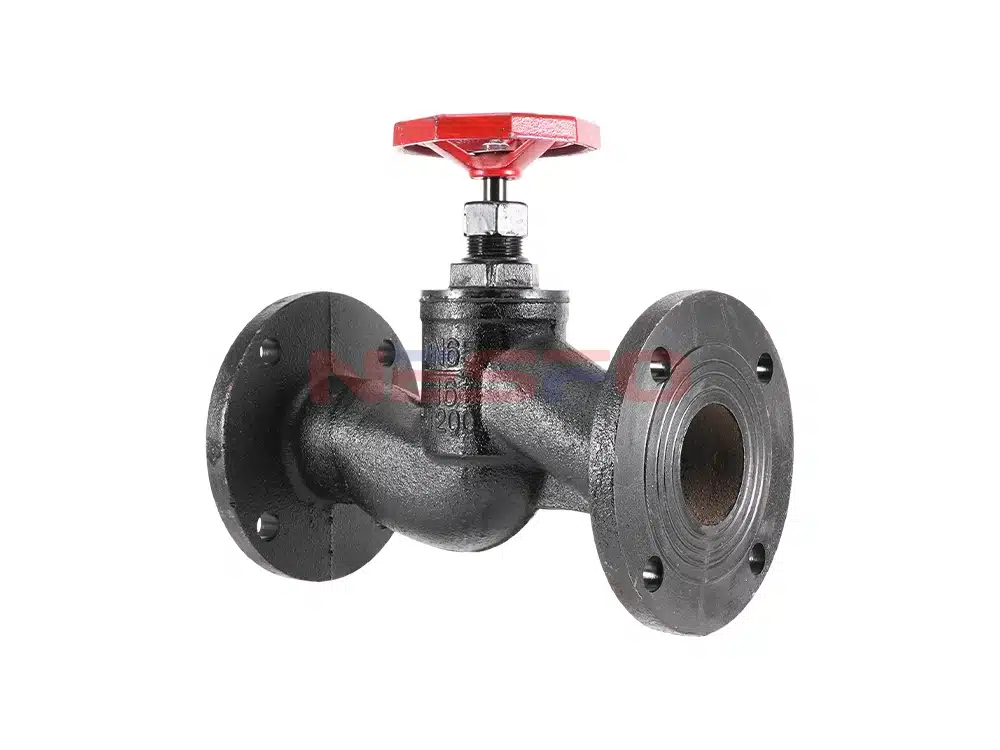

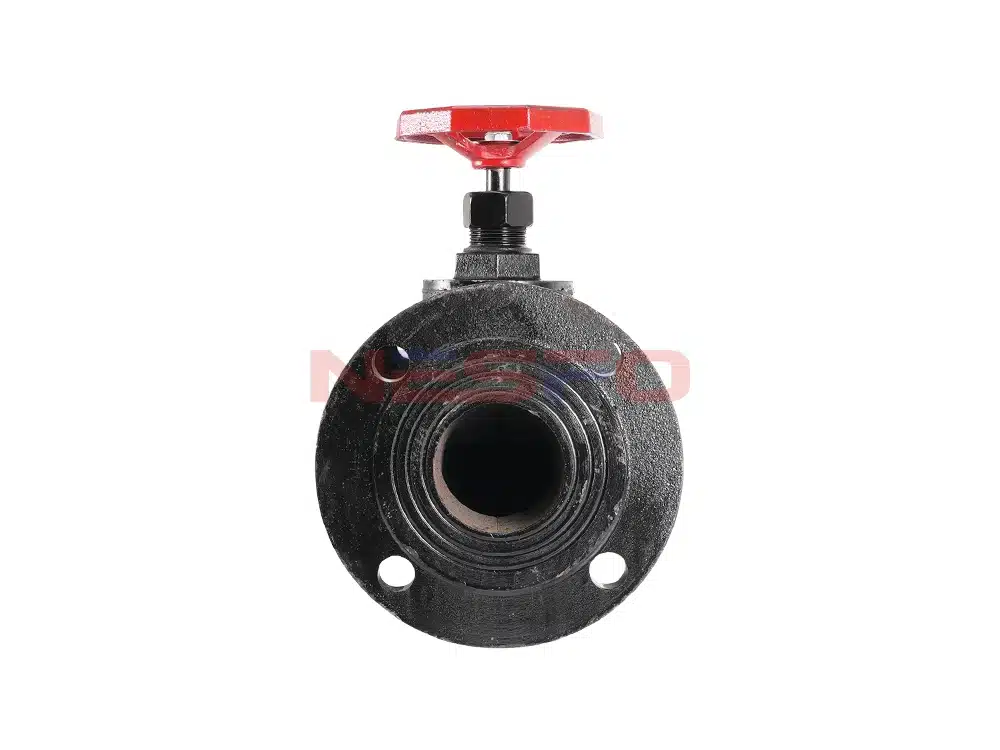

Чугунный шаровой клапан является широко используемым отсечным клапаном, в основном используется для продавливания или отсечения среды в трубопроводе, как правило, не используется для регулирования потока. Чугунный отсечной клапан применим к давлению, диапазон температур очень велик, но обычно используется для трубопроводов среднего и малого диаметра. По сравнению с задвижкой, структура шарового крана проще, производство и обслуживание удобнее, уплотнительная поверхность не так легко изнашивается и истирается, уплотнение лучше, срок службы дольше. При открытии и закрытии клапана ход заслонки меньше, время открытия и закрытия короче, высота клапана меньше. Широко используется в водоснабжении и водоотведении, газовой, электроэнергетической, металлургической, нефтяной, химической, текстильной, городской строительной и других отраслях промышленности, в трубопроводах пара, воды, нефтяных сред для открытия и закрытия.
Параметры продукта
Модель продукта | J41T-16 |
Материал корпуса клапана | серый чугун |
Номинальное давление | ≤1.6Mpa |
Применяемая среда | Вода, газ, нефть и т.д. |
Применяемая температура | ≤120°C |
Ссылка на размер изделия
проезжая часть | L | D | D1 | z-d |
DN15 | 130 | 85 | 65 | 4-14 |
DN20 | 150 | 105 | 75 | 4-14 |
DN25 | 160 | 115 | 85 | 4-14 |
DN32 | 180 | 135 | 100 | 4-18 |
DN40 | 200 | 145 | 110 | 4-18 |
DN50 | 230 | 160 | 125 | 4-18 |
DN65 | 290 | 180 | 145 | 4-18 |
