El principio de funcionamiento de la válvula de aguja soldada J23W es idéntico al de una válvula de globo. El obturador de la válvula es un cono en forma de aguja con una superficie de sellado cónica. El obturador se mueve verticalmente a lo largo de la línea central del fluido para controlar la apertura, el cierre o la regulación del caudal de la válvula. El giro en sentido horario cierra la válvula, mientras que el giro en sentido antihorario la abre. Esto constituye una estructura de vástago elevable y giratorio (donde el volante gira y se eleva al unísono con el vástago de la válvula, con la tuerca montada en el cuerpo de la válvula). Ampliamente empleada en los sectores de ingeniería química, petroquímica, petróleo, fabricación de papel, minería, generación de energía, gas licuado de petróleo, procesamiento de alimentos, productos farmacéuticos, suministro y drenaje de agua, ingeniería municipal, integración de equipos mecánicos, fabricación de productos electrónicos y construcción urbana.
Características del producto
- De estructura sencilla, es relativamente fácil de fabricar y mantener.
- Carrera de trabajo corta, tiempo de apertura y cierre breve.
- Excelentes propiedades de sellado, mínima fricción entre las superficies de sellado y mayor vida útil.
Parámetros del producto
Modelo del producto | J23W-160P |
Material del cuerpo de la válvula | Acero inoxidable 304 |
Presión nominal | ≤16Mpa |
Medio aplicable | Agua, gas, petróleo, etc. |
Temperatura de funcionamiento | ≤120°C |

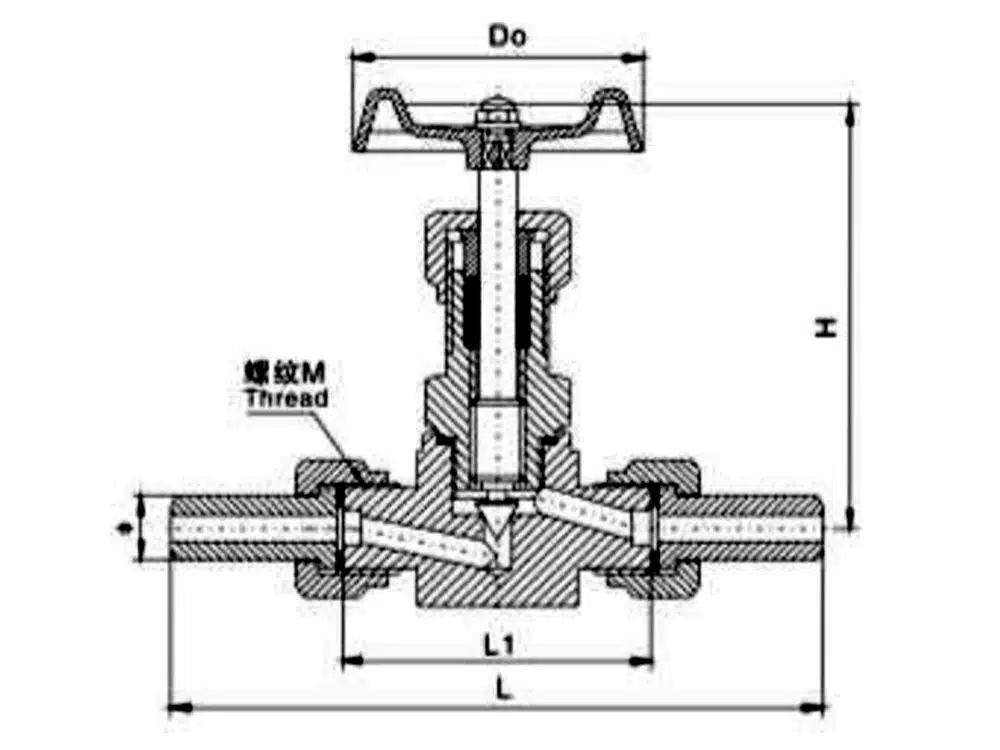

Referencia del tamaño del producto
Diámetro interior | M | φ | L1 | L | H | D0 |
DN6 | M20*1.5 | φ14 | 60 | 119 | 88 | 60 |
DN8 | M20*1.5 | φ14 | 60 | 119 | 88 | 60 |
DN10 | M20*1.5 | φ14 | 60 | 121 | 88 | 60 |
DN15 | M22*1.5 | φ18 | 62 | 124 | 88 | 70 |
DN20 | M24*1.5 | φ20 | 67 | 133 | 110 | 80 |
DN25 | M27*1.5 | φ22 | 77 | 142 | 110 | 80 |
