La válvula de seguridad de resorte A48Y es adecuada para equipos o tuberías de vapor, aire y otros medios con temperatura de trabajo ≤ 350 ℃, como dispositivo de protección contra sobrepresión.
Principio de funcionamiento
Cuando la presión en el equipo y la tubería supera el valor permitido, la válvula se abre automáticamente y descarga toda la cantidad; cuando la presión desciende al valor especificado, la válvula se cierra automáticamente para garantizar el funcionamiento seguro del equipo y la tubería.
Parámetros del producto
Modelo del producto | A48Y-16C |
Material del cuerpo de la válvula | acero moldeado |
Presión nominal | ≤1,6Mpa |
Medio aplicable | Vapor, aire, etc. |
Temperatura de funcionamiento | ≤350°C |

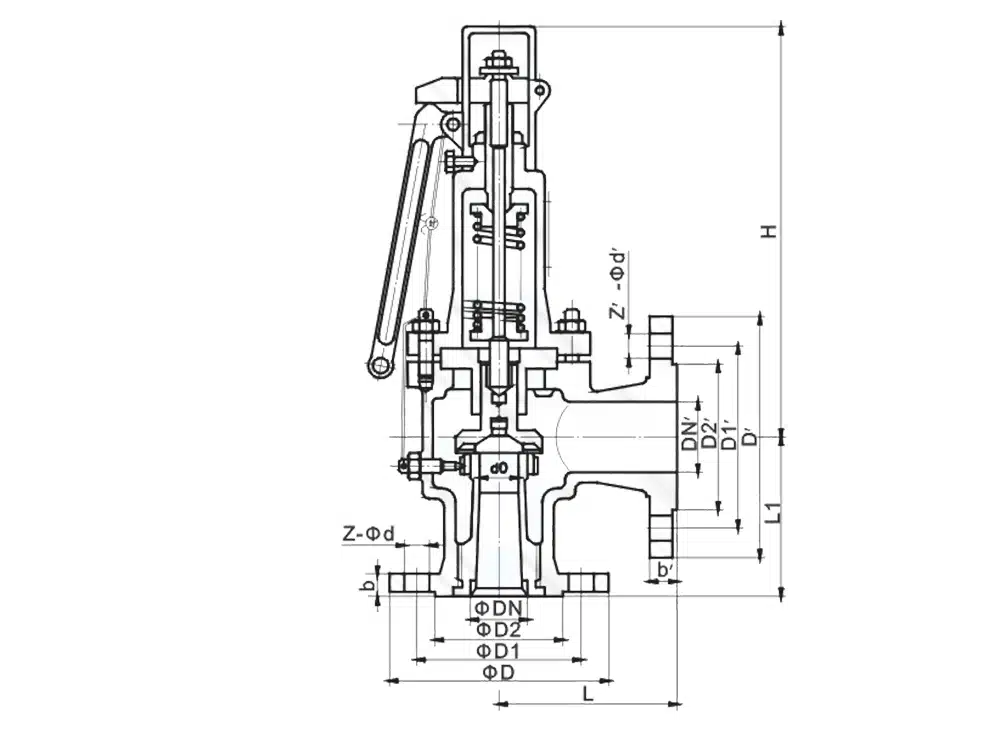

Referencia del tamaño del producto
Diámetro interior | do | DN | L | L1 | ≈H |
DN20 | 15 | 25 | 110 | 95 | 306 |
DN25 | 16 | 32 | 110 | 95 | 306 |
DN32 | 20 | 40 | 115 | 100 | 309 |
DN40 | 25 | 50 | 120 | 110 | 323 |
DN50 | 32 | 65 | 135 | 120 | 333 |
DN65 | 40 | 80 | 160 | 140 | 420 |
DN80 | 50 | 100 | 170 | 135 | 432 |
DN100 | 65 | 125 | 205 | 160 | 553 |
DN125 | 80 | 150 | 210 | 190 | 639 |
DN150 | 100 | 175 | 255 | 230 | 654 |
DN200 | 125 | 250 | 305 | 260 | 797 |
DN250 | 150 | 300 | 350 | 320 | 998 |
DN300 | 220 | 400 | 370 | 350 | 1246 |
DN350 | 250 | 500 | 500 | 450 | 1711 |
DN400 | 280 | 500 | 500 | 450 | 1780 |
