Las válvulas de bola con bridas de acero fundido Q41F-16C se utilizan principalmente para cortar o conectar el medio en la tubería, pero también se pueden utilizar para la regulación y el control de fluidos. Las válvulas de bola de acero fundido son adecuadas para agua, vapor, aceite y medios ácidos y alcalinos y otros medios.
Características del producto
- Entre los distintos tipos de válvulas, las válvulas de bola presentan una resistencia mínima al flujo. Cuando una válvula de bola de paso total está completamente abierta, el paso de la bola, el paso del cuerpo de la válvula y el diámetro de la tubería de conexión son iguales y forman un solo diámetro, lo que permite que el medio fluya prácticamente sin pérdidas.
- Las válvulas de bola se abren y cierran completamente con una rotación de 90°, lo que permite un funcionamiento rápido. En comparación con las válvulas de compuerta y las válvulas de globo de especificaciones equivalentes, las válvulas de bola son compactas y ligeras, lo que facilita la instalación en tuberías.
Parámetros del producto
Modelo del producto | Q41PPL-16C |
Material del cuerpo de la válvula | acero moldeado |
Presión nominal | ≤1,6Mpa |
Medio aplicable | Agua, vapor, aceite |
Temperatura de funcionamiento | ≤200°C |

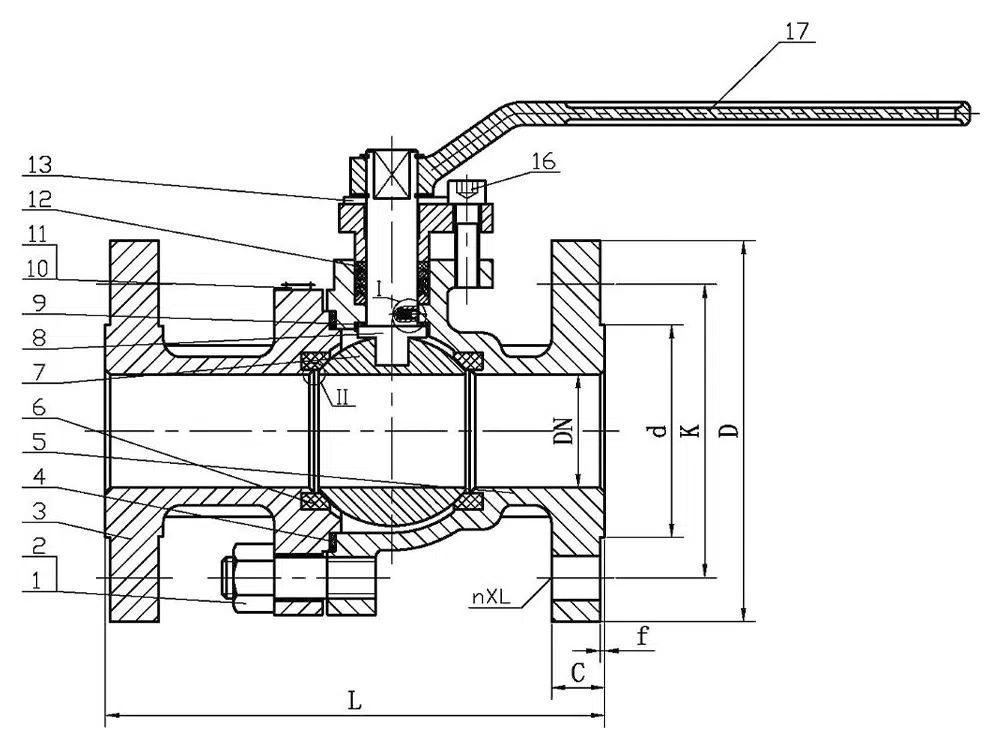

Referencia del tamaño del producto
Diámetro interior | L | D | K | d | C | f | nXL |
DN15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 |
DN20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 |
DN25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 |
DN32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 |
DN40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 |
DN50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 |
DN65 | 220 | 180 | 145 | 120 | 18 | 3 | 4-18 |
DN80 | 250 | 195 | 160 | 135 | 20 | 3 | 8-18 |
DN100 | 280 | 215 | 180 | 155 | 20 | 3 | 8-18 |
DN125 | 320 | 245 | 210 | 185 | 22 | 3 | 8-18 |
DN150 | 360 | 285 | 240 | 210 | 24 | 3 | 8-23 |
DN200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-23 |
DN250 | 450 | 405 | 355 | 320 | 30 | 3 | 12-23 |
