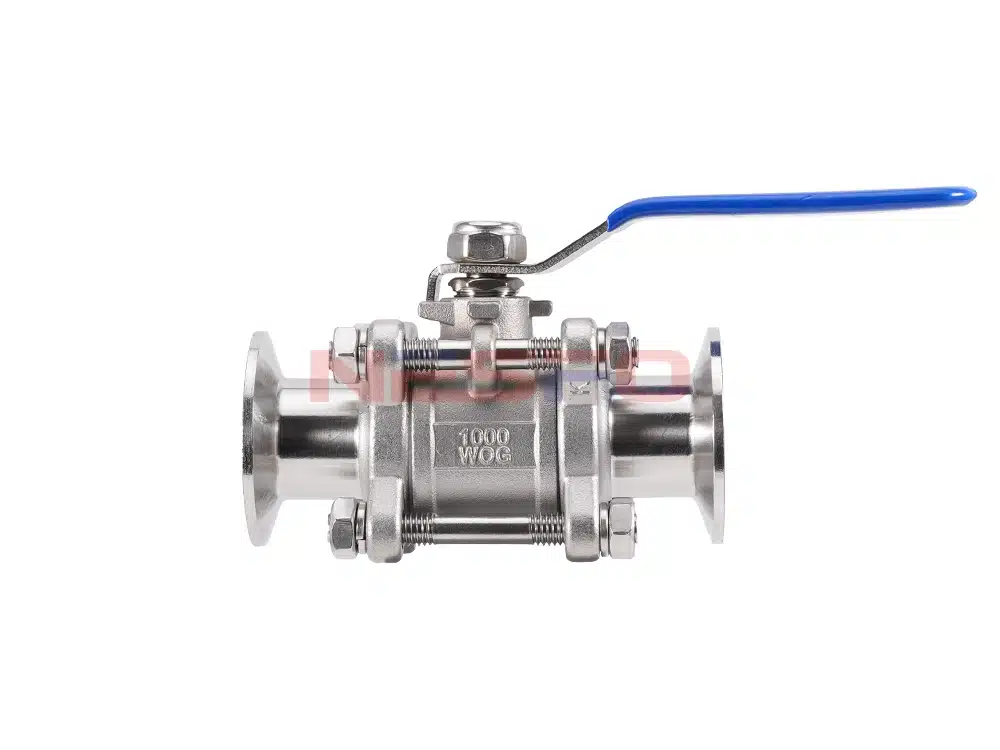

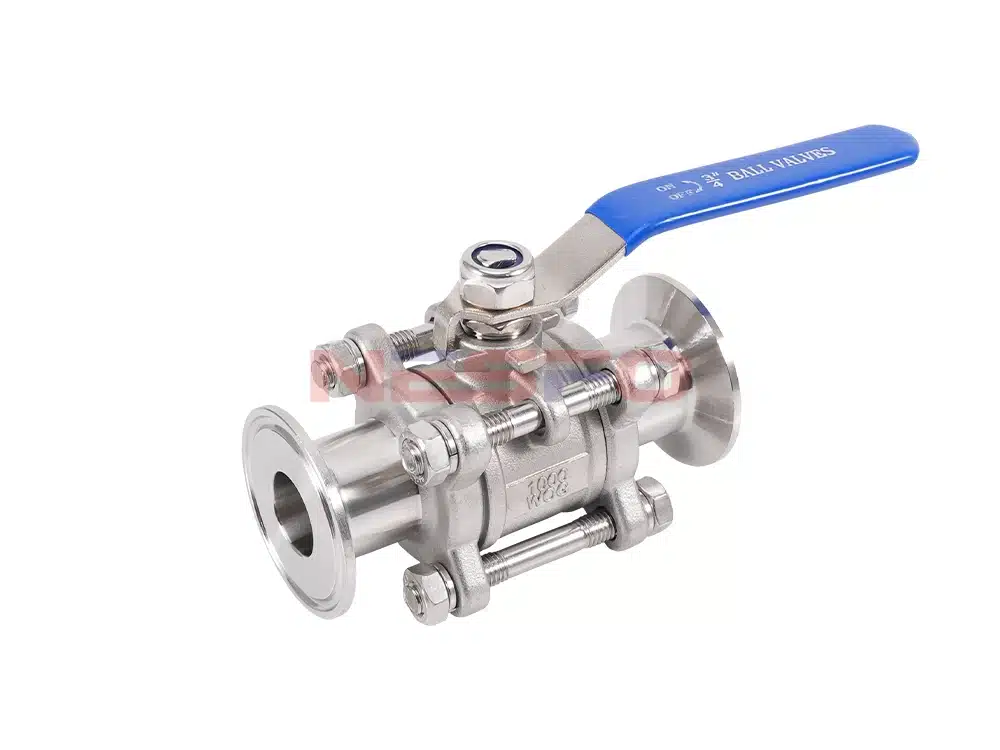

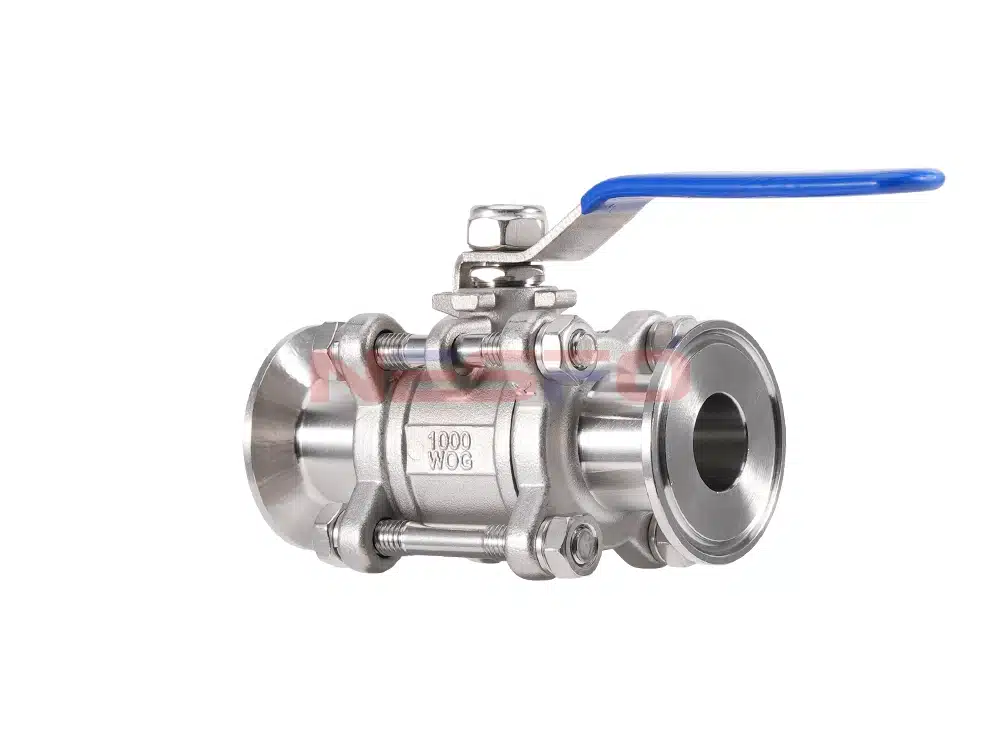

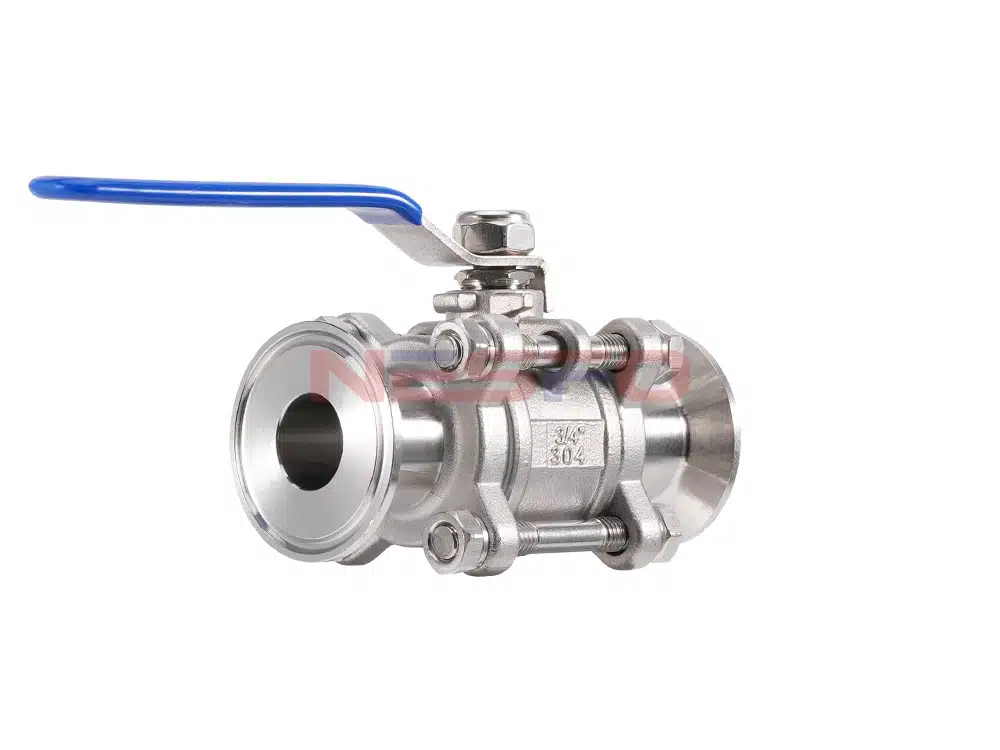

Q81F-16P жылдам жиналатын үш бөліктен тұратын шар клапаны – сұйықтықты басқаруға арналған кең тараған клапан. Ол үш бөліктен тұратын құрылымды пайдаланады, онда клапан корпусы, қақпақ және шарик бөлек дайындалып, жылдам жинау технологиясы арқылы құрастырылады. Бұл шар клапаны қарапайым құрылымы, ыңғайлы орнатуы, сенімді жұмысы және тамаша тығыздау қасиеттері сияқты артықшылықтарға ие. Сонымен қатар ол коррозияға төзімділік, жоғары температураға төзімділік және тозуға төзімділік сияқты қасиеттерді көрсетеді. Ол химиялық өңдеу, мұнай, табиғи газ, металлургия, электр энергиясын өндіру, фармацевтика және тамақ өнеркәсібі салаларында кеңінен қолданылады.
Өнімнің сипаттамалары
- Құрылымы қарапайым, орнатуы оңай.
- Пайдалануда сенімді, тамаша тығыздау қасиеттеріне және тегіс ашылу мен жабылу әрекетіне ие.
- Ашылған кезде айтарлықтай ағын сыйымдылығын қамтамасыз ететін жоғары икемділікке ие, жоғары ағынды құбырларға қойылатын талаптарды қанағаттандырады.
- Тамаша тозуға төзімділікке ие, клапандардың қызмет ету мерзімін ұзартады.
- Жылдам құрастыру дизайны өндіріс тиімділігін арттырады. Жылдам құрастырылатын үш бөліктен тұратын шар клапаны жедел құрастыру технологиясын қолдана отырып, клапанды тез жинауға мүмкіндік береді, бұл өндіріс тиімділігін арттырып, өндіріс шығындарын азайтады.
Өнімнің сипаттамалары
Өнім моделі | Q81F-16P |
Валв корпусының материалы | 304 тот баспайтын болат |
Номиналды қысым | ≤1,0 МПа |
Қолданылатын орта | су, газ, мұнай өнімдері және т.б. |
Жұмыс температурасы | ≤120°C |

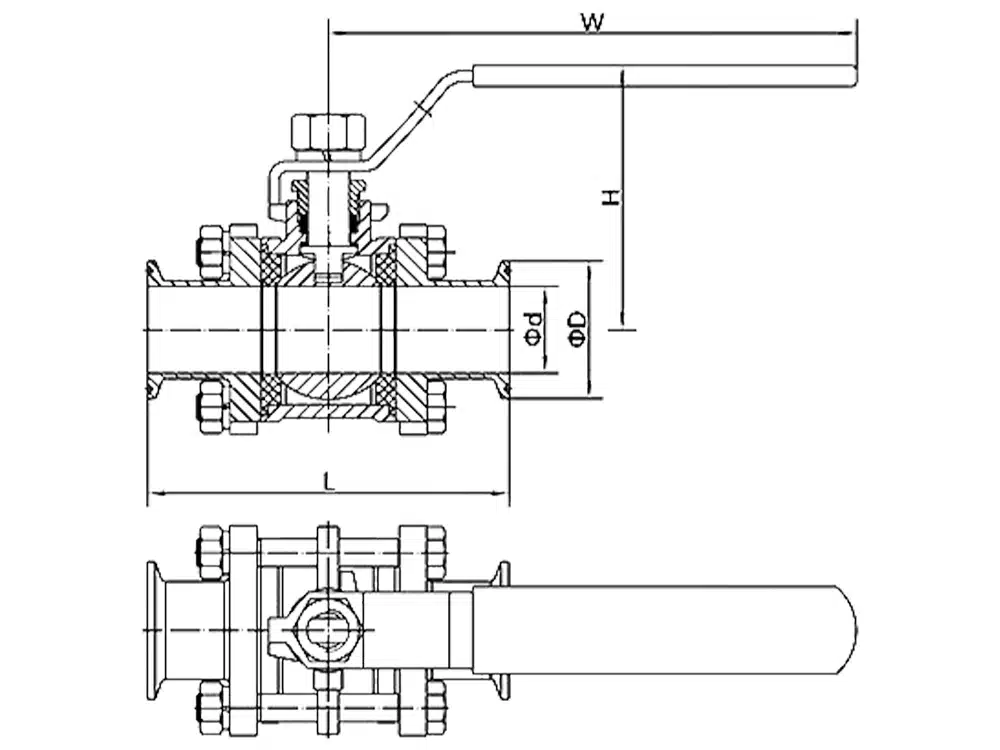

Өнім өлшемдеріне сілтеме
Бор | d | D | L | H | W |
DN15 | 21 | 50.5 | 100 | 56 | 103 |
DN20 | 26 | 50.5 | 108 | 65 | 116 |
DN25 | 31 | 50.5 | 112 | 69 | 131 |
DN32 | 38 | 50.5 | 128 | 79 | 140 |
DN40 | 41/46 | 50.5/64 | 142 | 90 | 157 |
DN50 | 55 | 64/77.5 | 157 | 100 | 163 |
DN65 | 73 | 91 | 180 | 119 | 204 |
DN80 | 87 | 106 | 205 | 127 | 236 |
DN100 | 110 | 119 | 284 | 165 | 300 |
