Katup bola flensa stainless steel Q41F-16P terutama digunakan untuk memotong atau menghubungkan media di dalam pipa, tetapi juga dapat digunakan untuk pengaturan dan kontrol fluida. Cocok untuk air, uap, minyak, asam nitrat, asam asetat, media oksidatif, urea dan banyak media lainnya. Banyak digunakan dalam pembuatan kertas, petrokimia, kimia, metalurgi, tenaga listrik, perlindungan lingkungan, perminyakan, industri ringan dan sektor industri lainnya dalam sistem kontrol otomasi.
Karakteristik Produk
- Dalam berbagai katup, hambatan aliran katup bola kecil, katup bola bor penuh terbuka, saluran bola, saluran badan katup dan diameter pipa penghubung sama dan menjadi diameter, media dapat mengalir hampir tanpa kehilangan.
- Katup bola dapat diputar 90 ° hingga tertutup penuh terbuka penuh, buka dan tutup dengan cepat. Dengan spesifikasi yang sama dari gate valve, perbandingan globe valve, ball valve ukuran kecil, ringan, mudah dipasang pipa.
Parameter Produk
Model Produk | Q41F-16P |
Bahan badan katup | 304 baja tahan karat |
Tekanan nominal | ≤1.6Mpa |
Media yang berlaku | Air, uap, minyak |
Suhu yang berlaku | ≤150°C |

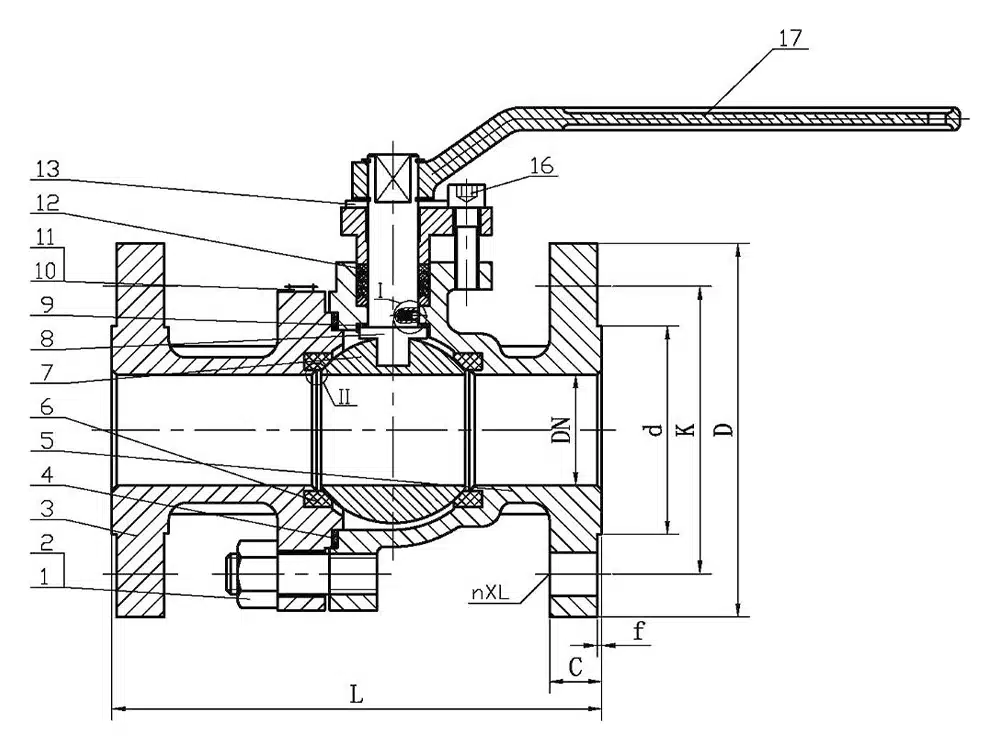

Referensi Ukuran Produk
jalan raya | L | D | K | d | C | f | nXL |
DN15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 |
DN20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 |
DN25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 |
DN32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 |
DN40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 |
DN50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 |
DN65 | 220 | 180 | 145 | 120 | 18 | 3 | 4-18 |
DN80 | 250 | 195 | 160 | 135 | 20 | 3 | 8-18 |
DN100 | 280 | 215 | 180 | 155 | 20 | 3 | 8-18 |
DN125 | 320 | 245 | 210 | 185 | 22 | 3 | 8-18 |
DN150 | 360 | 285 | 240 | 210 | 24 | 3 | 8-23 |
DN200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-23 |
DN250 | 450 | 405 | 355 | 320 | 30 | 3 | 12-23 |
