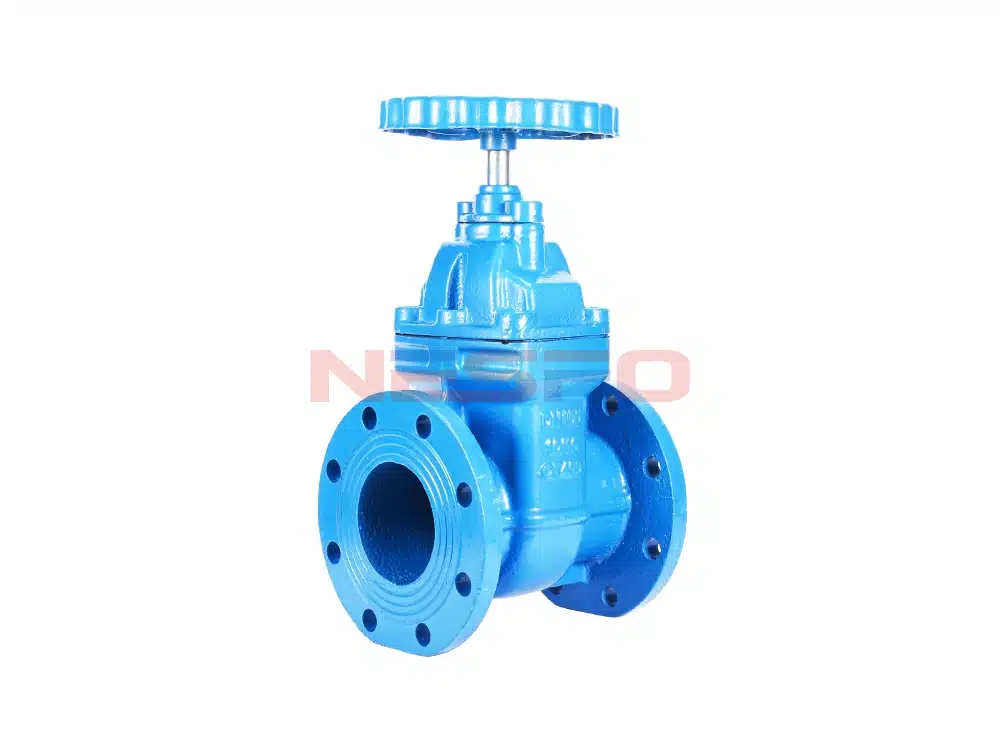

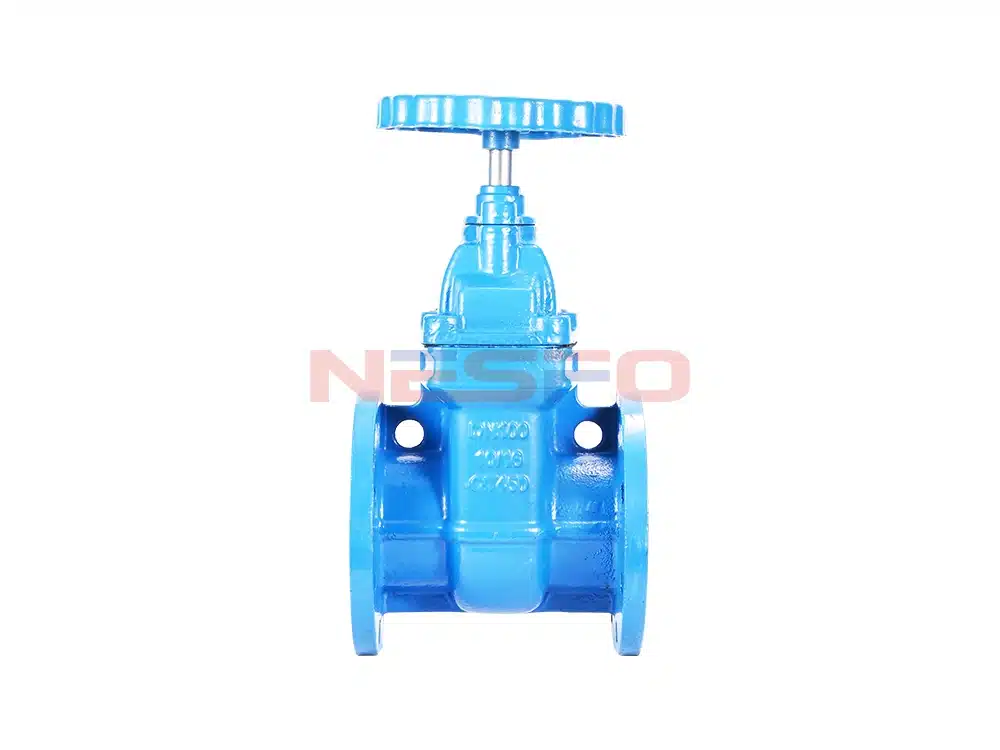

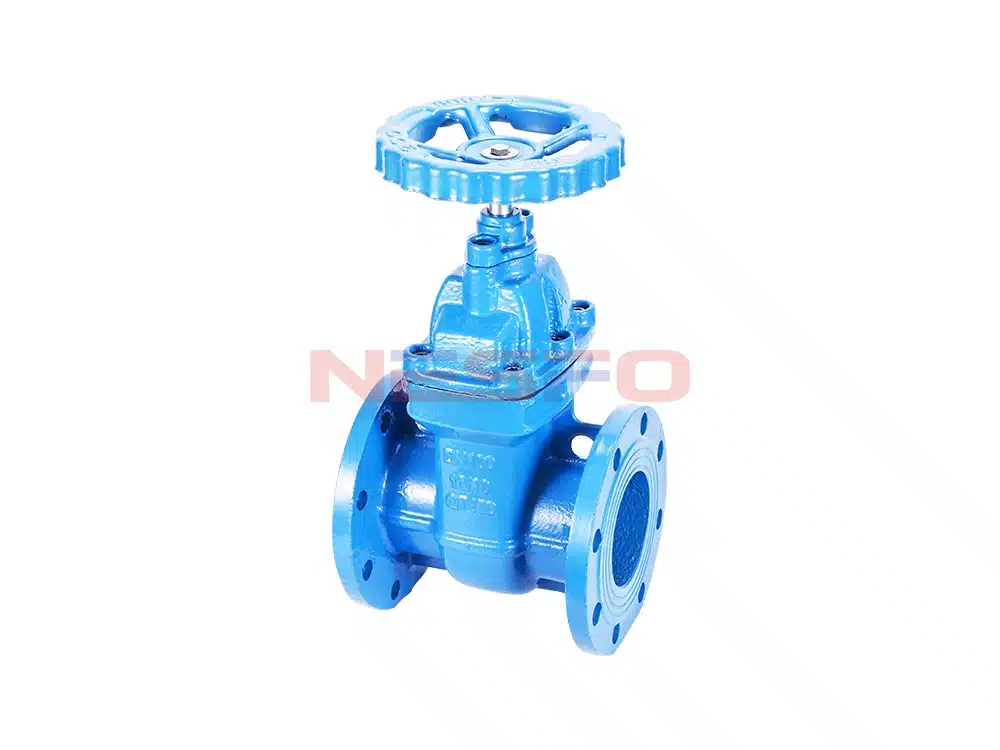

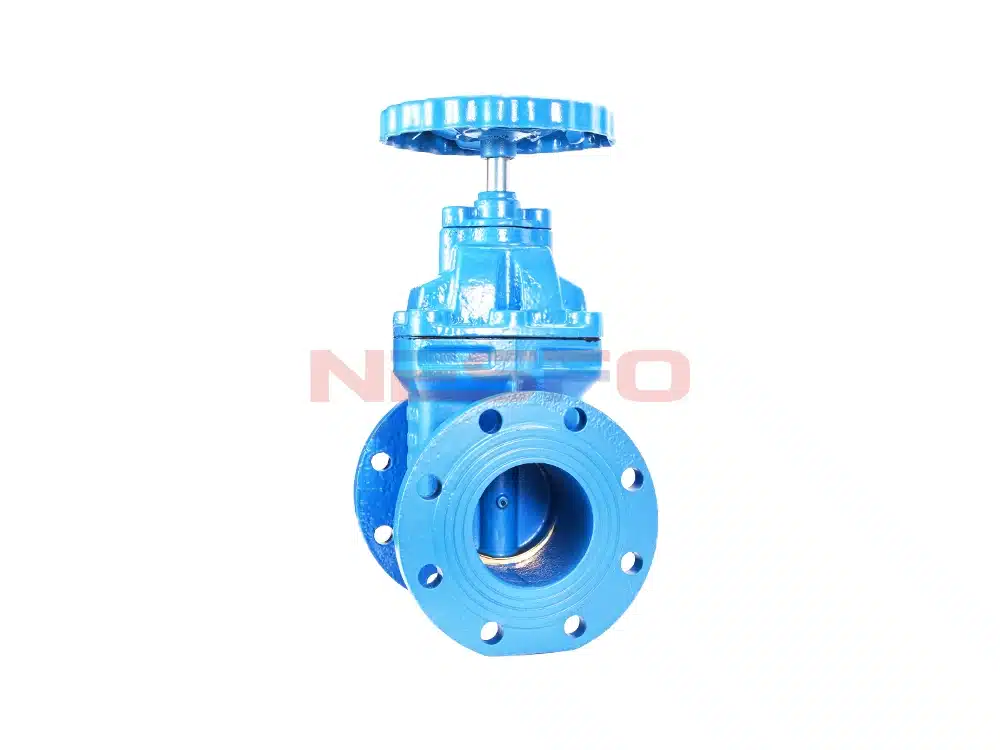

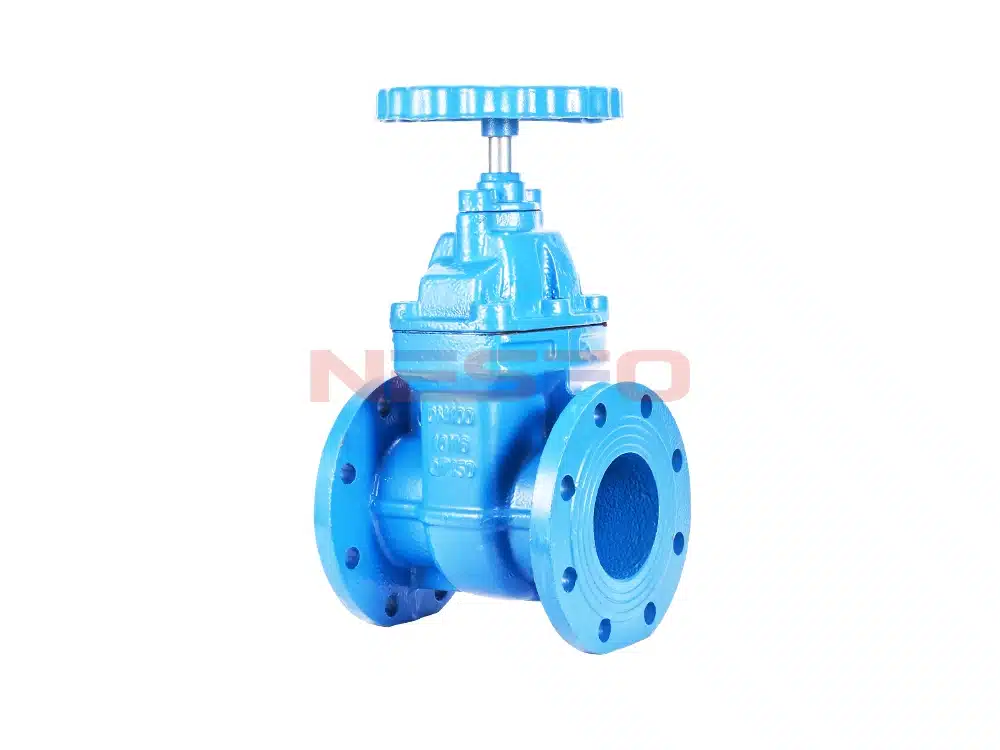

Z45T-16Q segel keras inti tembaga bergelang katup gerbang bergelang tubuh katup terbuat dari besi ulet QT450, dan permukaan penyegelan adalah paduan tembaga yang muncul. Banyak digunakan dalam drainase, gas, listrik, minyak bumi, tekstil, metalurgi, industri kimia dan konstruksi perkotaan dan industri lainnya, di dalam air, pipa media minyak untuk membuka dan menutup.
Fitur Produk
- Struktur kompak, desain yang masuk akal, kekakuan katup yang baik, saluran yang halus, koefisien hambatan aliran yang kecil.
- Permukaan penyegelan terbuat dari paduan tembaga untuk masa pakai yang lama.
- Katup ini mengadopsi kemasan grafit yang fleksibel, penyegelan yang andal, pengoperasian yang ringan dan fleksibel.
Parameter Produk
Model Produk | Z45T-16Q |
Bahan badan katup | besi ulet |
Bahan katup | Besi ulet + kuningan |
Tekanan nominal | ≤1.6Mpa |
Media yang berlaku | air dan sebagainya |
Suhu yang berlaku | ≤80°C |

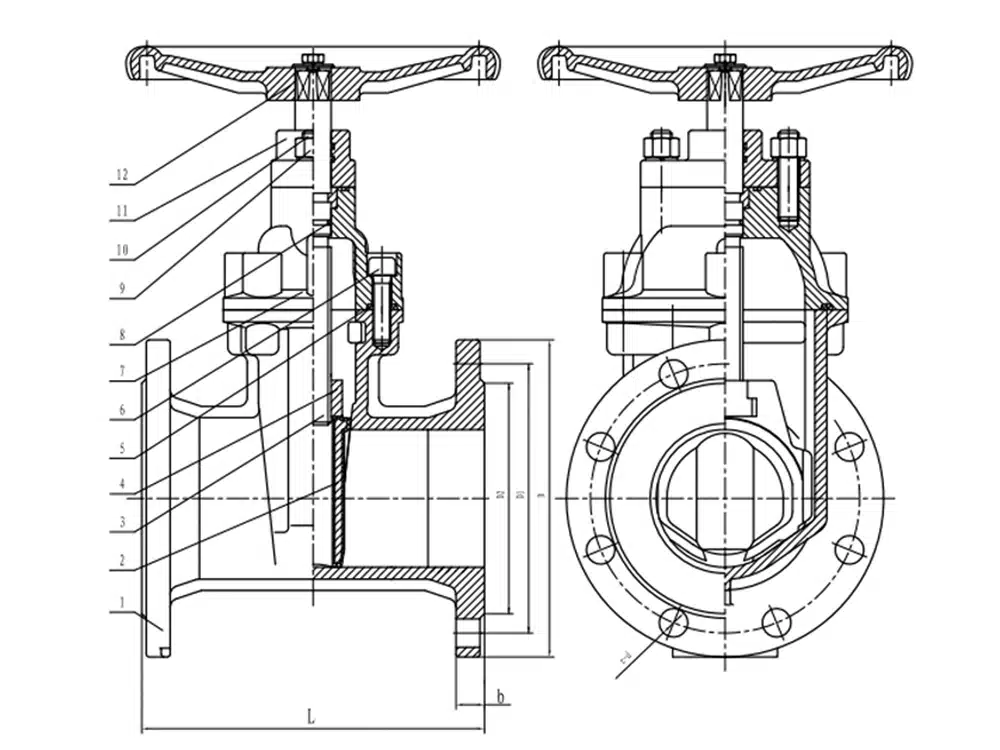

Referensi Ukuran Produk
jalan raya | L | D | D1 | D2 | b | f | z-d |
DN40 | 177 | 150 | 110 | 88 | 16 | 3 | 4-18 |
DN50 | 177 | 160 | 125 | 100 | 16 | 3 | 4-18 |
DN65 | 192 | 180 | 145 | 120 | 18 | 3 | 4-18 |
DN80 | 202 | 195 | 160 | 135 | 20 | 3 | 8-18 |
DN100 | 235 | 215 | 180 | 155 | 20 | 3 | 8-18 |
DN125 | 251 | 245 | 210 | 185 | 22 | 3 | 8-18 |
DN150 | 265 | 280 | 240 | 210 | 24 | 3 | 8-23 |
DN200 | 295 | 335 | 295 | 265 | 26 | 3 | 12-23 |
