J41H-16C铸钢法兰截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。J41H-16C截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。

产品特点

  • 结构简单，制造和维修比较方便。
  • 工作行程小，启闭时间短。
  • 密封性好，密封面间磨擦力小，寿命较长。

产品参数

产品型号

J41H-16C

阀体材质

铸钢

公称压力

≤1.6Mpa

适用介质

水、蒸汽、油品等

适用温度

≤250℃

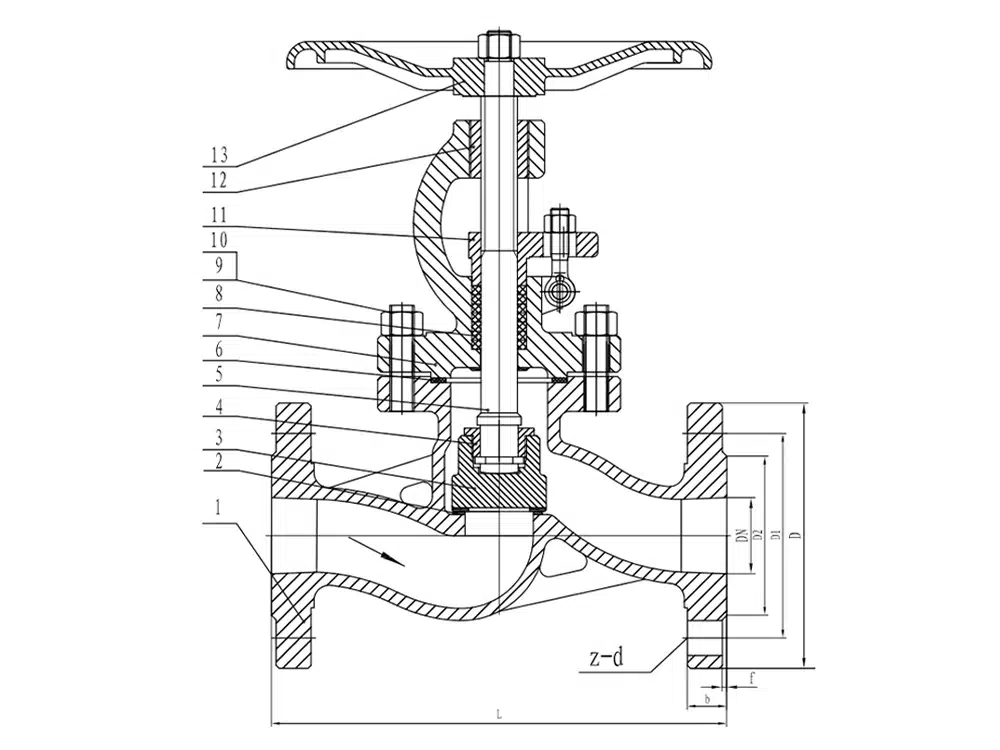

产品尺寸参考

DN

L

D

D1

D2

b

f

z-d

15

130

95

65

45

16

2

4-14

20

150

105

75

58

18

2

4-14

25

160

115

85

68

18

2

4-14

32

180

140

100

78

18

2

4-18

40

200

150

110

88

18

2

4-18

50

230

165

125

102

18

2

4-18

65

290

185

145

122

18

2

4-18

80

310

200

160

138

20

2

8-18

100

350

220

180

158

20

2

8-18

125

400

250

210

188

22

2

8-18

150

480

285

240

212

22

2

8-22

200

600

340

295

268

24

2

12-22

250

650

405

355

320

26

2

12-26

300

750

460

410

378

28

2

12-26

350

850

520

470

438

30

2

16-26

400

950

580

525

490

32

2

16-30

450

1050

640

585

550

40

2

20-30

500

1150

715

650

610

44

2

20-33
