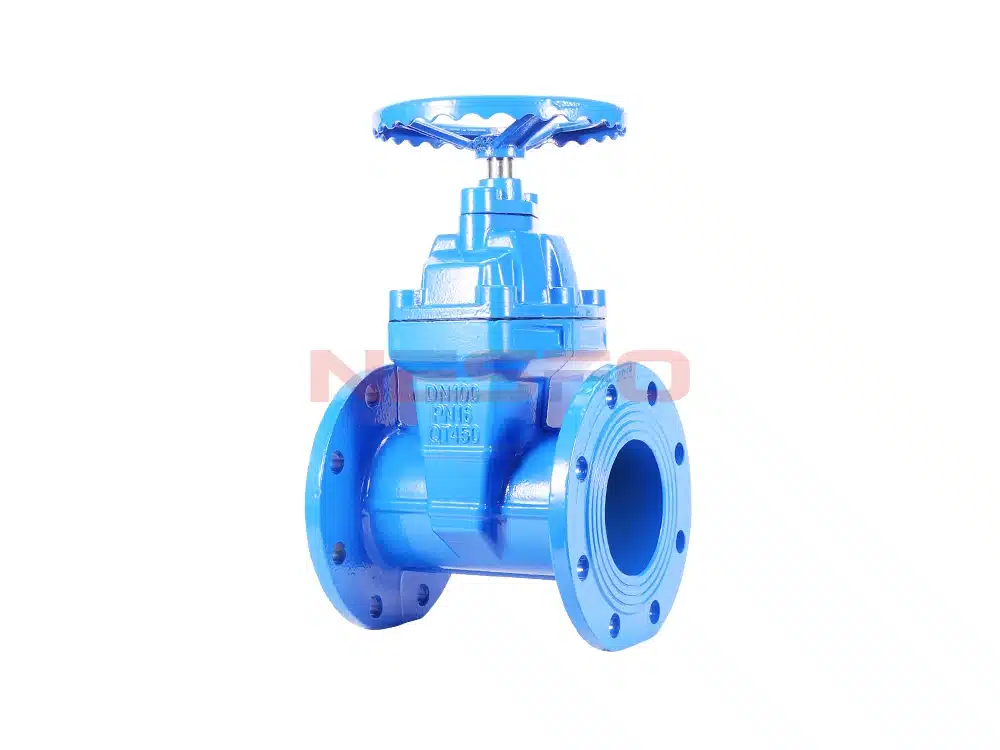

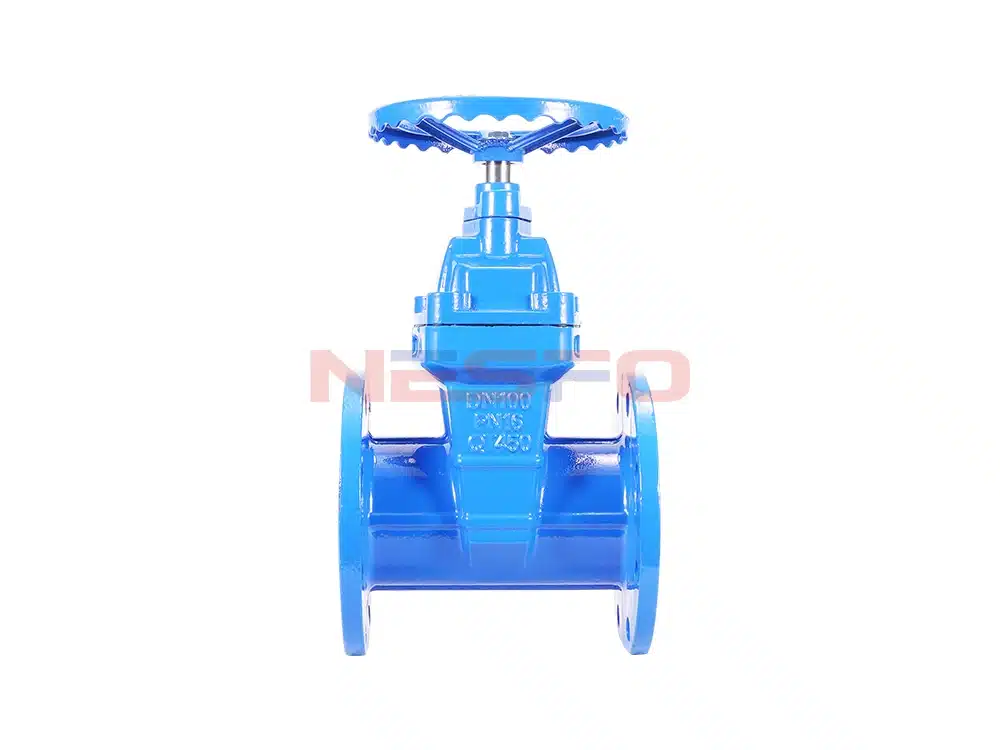

Z45X-16Q弹性座软密封闸阀广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
产品特点：
1、平底式阀座，不出现污物堆积；
2、阀瓣整体包丁腈橡胶；
3、阀门内件采用不锈钢材料，可用于污水系统适应较恶劣的工作环境；
4、体积小，重量轻，便于安装和维修；
5、阀杆采用三道O型环密封，大大减少了开关时的磨擦阻力。
产品参数：
| 产品型号 | Z45X-16Q |
|---|---|
| 阀体材质 | 球墨铸铁 |
| 阀瓣材质 | 球墨铸铁+NBR |
| 公称压力 | ≤1.6Mpa |
| 适用介质 | 水等 |
| 适用温度 | ≤80℃ |
产品尺寸参考：
| 通径 | L | D | D1 | D2 | b | f | z-d |
|---|---|---|---|---|---|---|---|
| DN40 | 178 | 150 | 110 | 88 | 16 | 3 | 4-18 |
| DN50 | 178 | 160 | 125 | 100 | 16 | 3 | 4-18 |
| DN65 | 190 | 180 | 145 | 120 | 18 | 3 | 4-18 |
| DN80 | 203 | 195 | 160 | 135 | 20 | 3 | 8-18 |
| DN100 | 229 | 215 | 180 | 155 | 20 | 3 | 8-18 |
| DN125 | 254 | 245 | 210 | 185 | 22 | 3 | 8-18 |
| DN150 | 267 | 280 | 240 | 210 | 24 | 3 | 8-23 |
| DN200 | 292 | 335 | 295 | 265 | 26 | 3 | 12-23 |
| DN250 | 330 | 405 | 355 | 320 | 30 | 3 | 12-25 |
| DN300 | 356 | 460 | 410 | 375 | 30 | 4 | 12-25 |
| DN350 | 380 | 520 | 470 | 435 | 34 | 4 | 16-25 |
| DN400 | 405 | 580 | 525 | 485 | 36 | 4 | 16-30 |
| DN450 | 430 | 640 | 585 | 545 | 40 | 4 | 20-30 |
| DN500 | 455 | 705 | 650 | 608 | 44 | 4 | 20-34 |
| DN600 | 507 | 840 | 770 | 718 | 48 | 5 | 20-41 |
