H44HSalıncak ÇekvalflerDahili külbütör kolu döner açma yapısını benimseyen vananın tüm açma ve kapama parçaları, sızdırmazlık contalı ve sızdırmazlık halkalı orta flanş kısmı hariç, vana gövdesine girmeden vana gövdesinin içine monte edilir, bütünün harici sızıntı noktası yoktur. Kimya endüstrisi, metalurji, ilaç ve diğer alanlarda yaygın olarak kullanılmaktadır.

工作原理

H44H döner çek valf, iç külbütör kolu döner yapısını benimser, valf kanadı döner eksen etrafında döner, valf kanadı sıvı basıncının etkisi altında açılır ve sıvı giriş tarafından çıkış tarafına akar. Giriş tarafının basıncı çıkış tarafının basıncından daha düşük olduğunda, akışkanların geri akışını önlemek için akışkan basınç farkı, yerçekimi ve diğer faktörlerin etkisi altında valf klapesi otomatik olarak kapanır.

Ürün Özellikleri

  • 用于给排水、消防、暖通、工业等系统。
  • 能有效地减小水锤压力，密封性能好，关闭无噪声。
  • 流体型水路内部附有导流体的设计能保证最小的压力损失。
  • 安装于水泵出水口处可在水流倒流前先行快速关闭避免产生水锤、水击声和破坪性冲击以达到防止倒流和保护设备的目的。

Ürün Parametresi

产品型号

H44H-16C

阀体材质

铸钢

公称压力

≤1,6Mpa

适用介质

水、蒸汽、油品等

适用温度

≤250°C

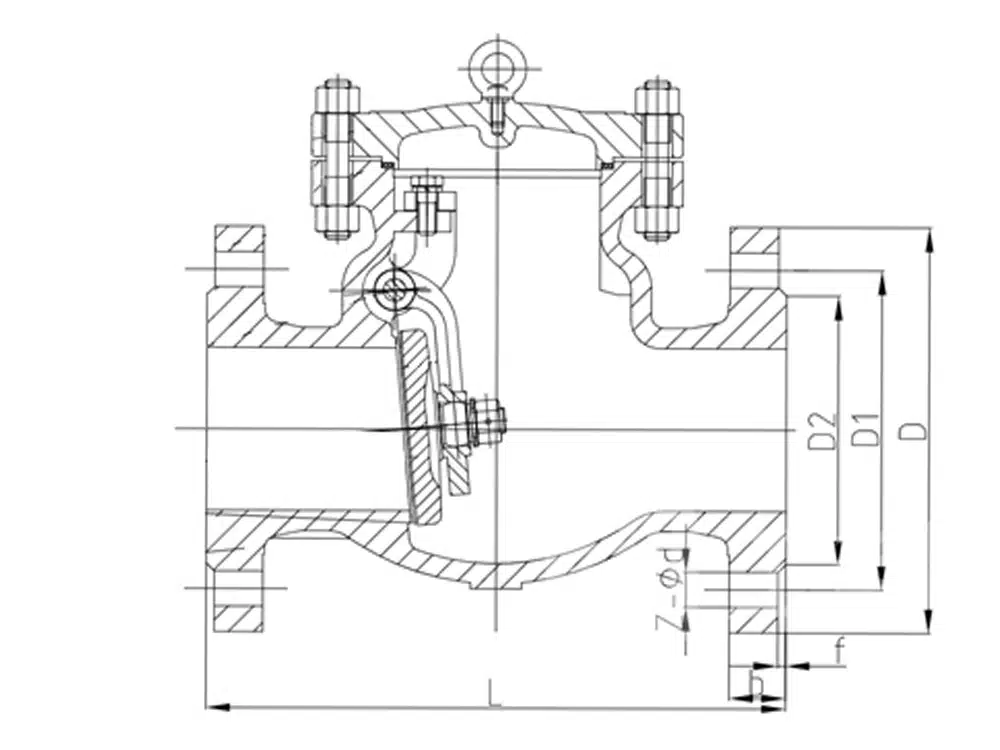

Ürün Boyut Referansı

通径

L

D

D1

D2

Z-φd

b

f

DN15

130

95

65

45

4-14

14

2

DN20

150

105

75

55

4-14

14

2

DN25

160

115

85

65

4-14

14

2

DN32

180

135

100

78

4-18

14

2

DN40

200

145

110

85

4-18

16

3

DN50

230

160

125

100

4-18

16

3

DN65

290

180

145

120

4-18

18

3

DN80

310

195

160

135

8-18

20

3

DN100

350

215

180

155

8-18

20

3

DN125

400

245

210

185

8-18

22

3

DN150

480

280

240

210

8-23

24

3

DN200

550

335

295

265

12-23

26

3

DN250

650

405

355

320

12-25

30

3

DN300

750

460

410

375

12-25

30

4

DN350

850

520

470

435

16-25

34

4

DN400

950

580

525

485

16-30

36

4

DN450

1050

640

585

545

20-30

40

4

DN500

1150

705

650

608

20-34

44

4

DN600

1350

840

770

718

20-41

48

5
