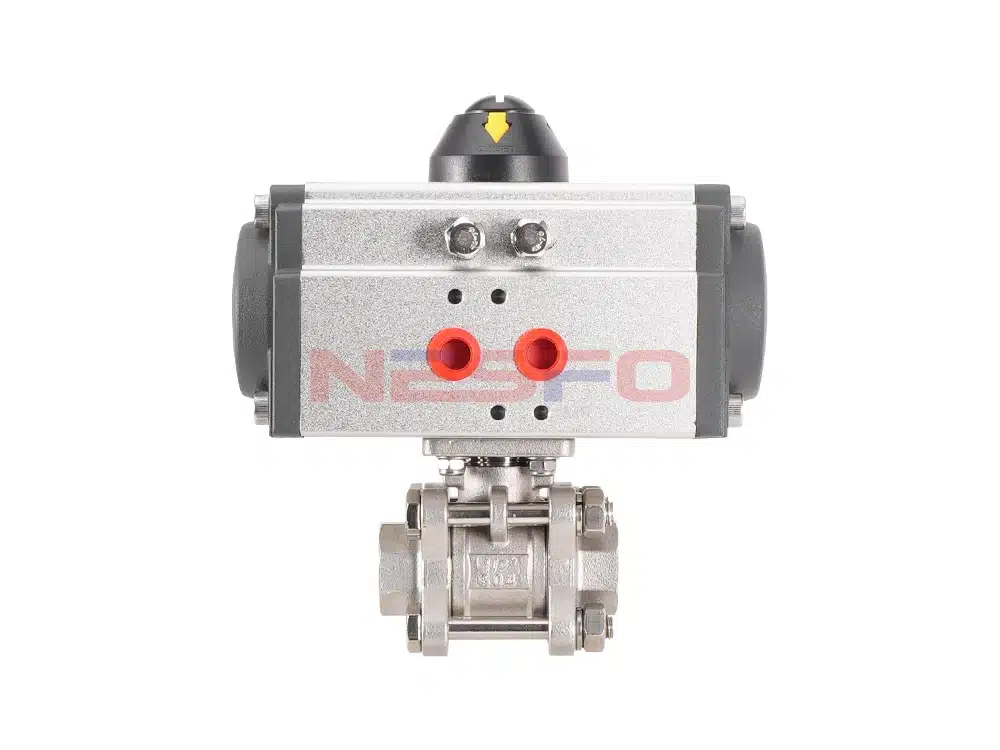

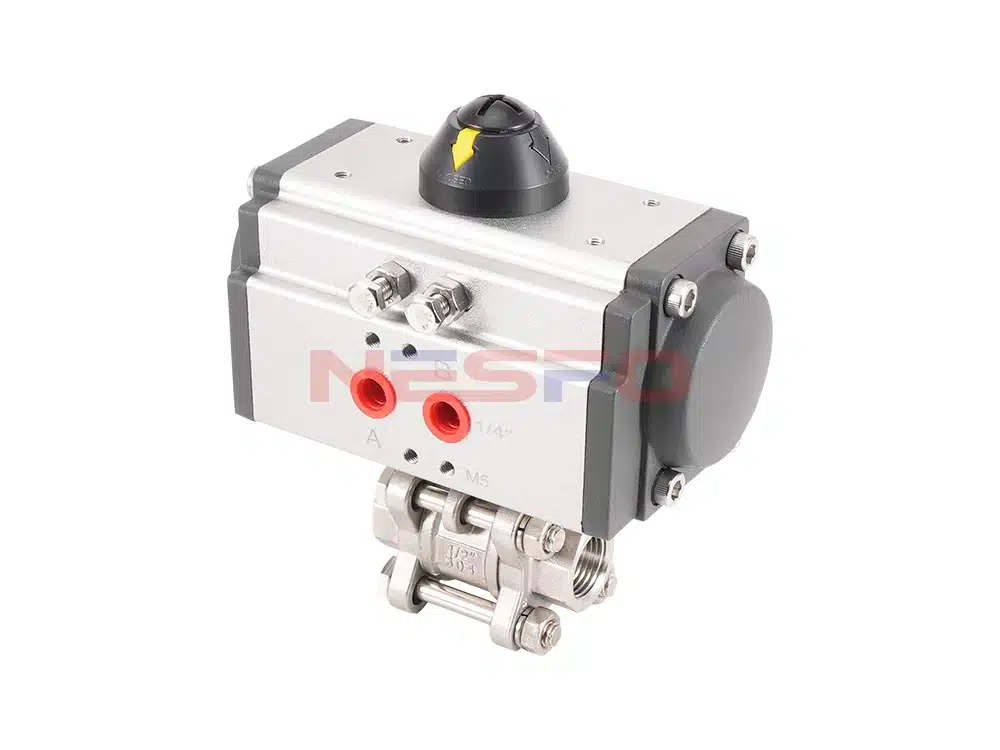

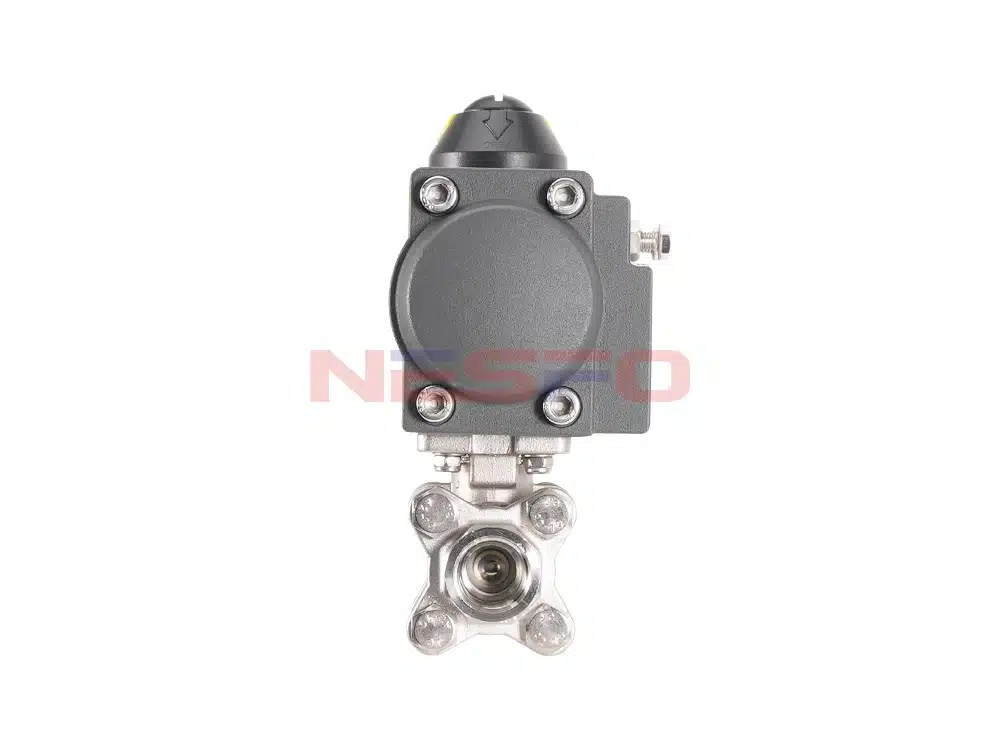

วาล์วลูกบอลนิรภัยสแตนเลสสตีล 304 แบบสามชิ้น ระบบลม Q611F-16P

วาล์วบอลลมแบบสามชิ้น Q611F มีดีไซน์กะทัดรัด ประกอบด้วยตัวเรือนวาล์วสามชิ้น ติดตั้งด้วยสลักเกลียวที่ยาวสี่ตัว ซึ่งยึดตัววาล์วกลางและลูกบอลไว้จากทั้งสองด้าน ข้อดีของวาล์วนี้คือสามารถถอดตัววาล์วกลางออกได้โดยการคลายสลักเกลียวสี่ตัวออกในระหว่างการบำรุงรักษา โดยไม่ต้องถอดเกลียวท่อส่ง ข้อดีของวาล์วนี้คือโครงสร้างที่สมเหตุสมผล รูปทรงที่สวยงาม การใช้งานที่ง่ายดาย และการปิดผนึกที่เชื่อถือได้วาล์วลูกบอลแบบสามชิ้นระบบนิวแมติกเหมาะสำหรับใช้กับท่อที่ทำงานที่ความดันใช้งานสูงสุดถึง PN16 และอุณหภูมิ ≤120°C ทำหน้าที่แยกหรือเชื่อมต่อสื่อภายในท่อ โดยการเลือกรุ่นที่ทำจากวัสดุต่าง ๆ สามารถรองรับสื่อหลากหลายประเภทได้ เช่น น้ำ ไอน้ำ น้ำมัน กรดไนตริก กรดอะซิติก น้ำเกลือแอมโมเนีย และน้ำที่เป็นกลาง

หลักการการทำงาน

วาล์วลูกบอลแบบสามชิ้นระบบนิวแมติกใช้การหมุน 90° ของตัวกระตุ้นนิวแมติกเพื่อขับเคลื่อนการหมุนของลูกบอล ทำให้สามารถควบคุมการไหลหรือการปิดกั้นของสื่อได้ การเชื่อมต่อโดยตรงระหว่างตัวกระตุ้นและตัววาล์วช่วยลดโอกาสการเกิดข้อผิดพลาด ทำให้เหมาะสำหรับการใช้งานในเครื่องจักรอุตสาหกรรมเบาที่มีพื้นที่จำกัด ก้านวาล์วมีโครงสร้างติดตั้งด้านล่างพร้อมซีลย้อนกลับ ป้องกันการกระแทกกับก้านวาล์วในกรณีที่เกิดแรงดันผิดปกติภายในช่องวาล์วอาจติดตั้งกลไกการปรับตำแหน่งเปิด/ปิดแบบ 90° ได้ พร้อมตัวเลือกการล็อกเพื่อป้องกันการเปิดใช้งานโดยไม่ตั้งใจ

ข้อมูลจำเพาะของสินค้า

ขนาดอ้างอิงของผลิตภัณฑ์
