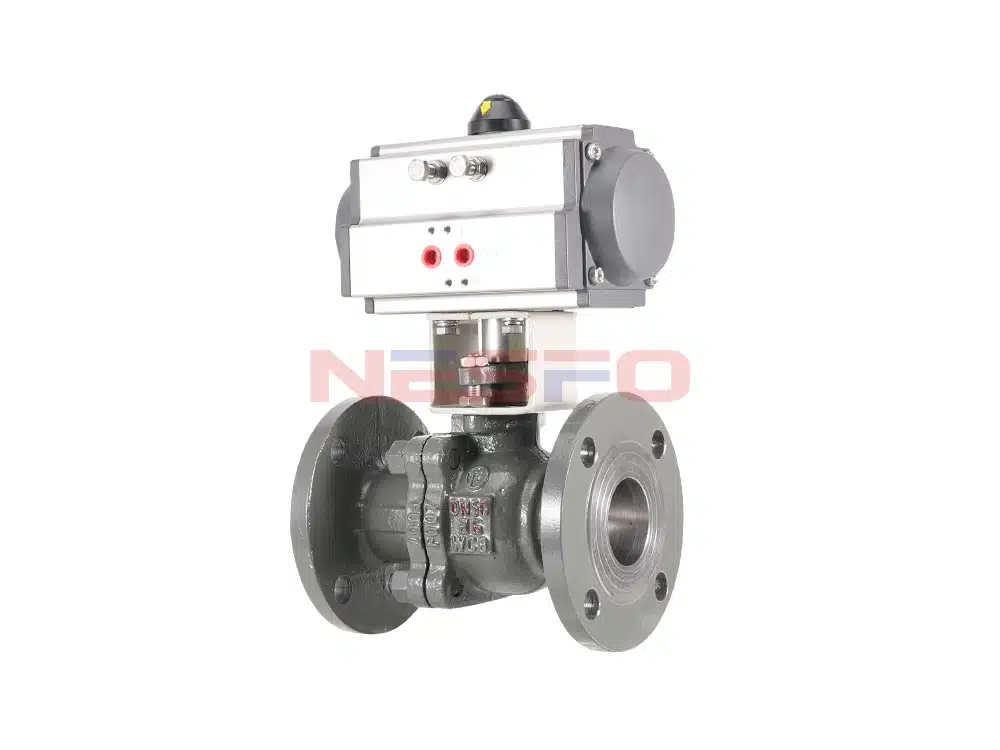

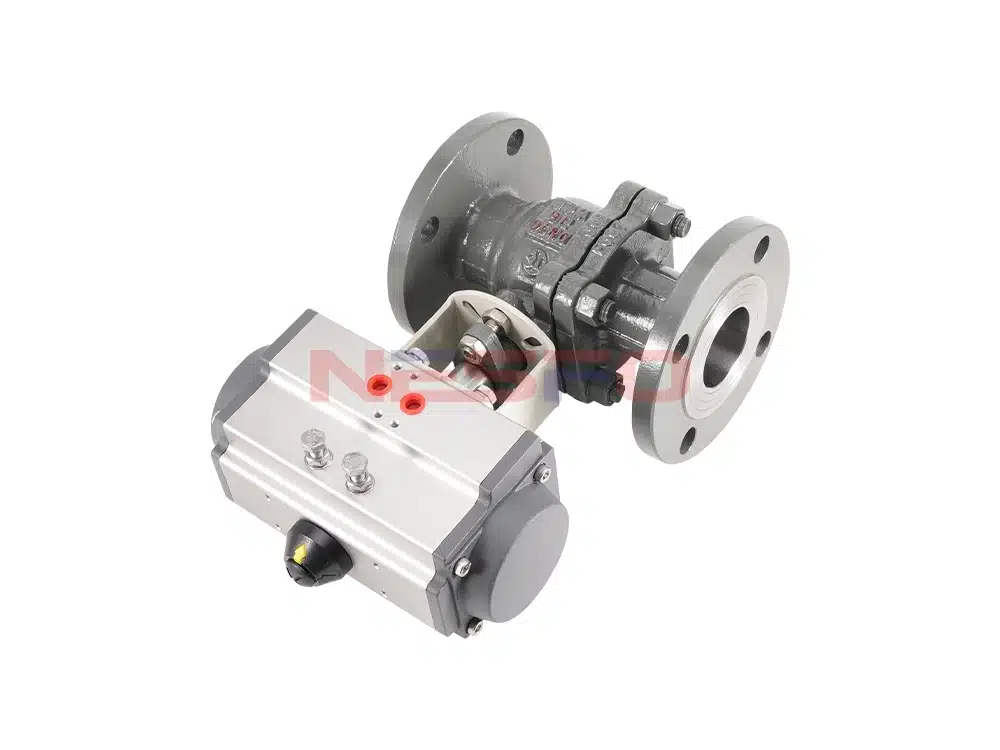

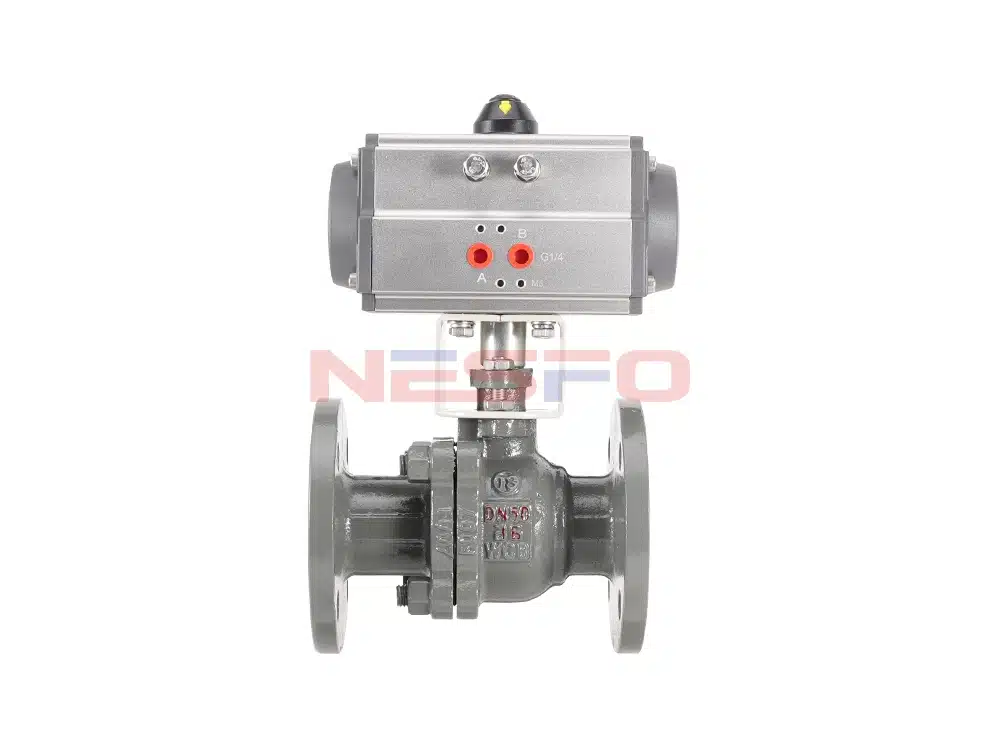

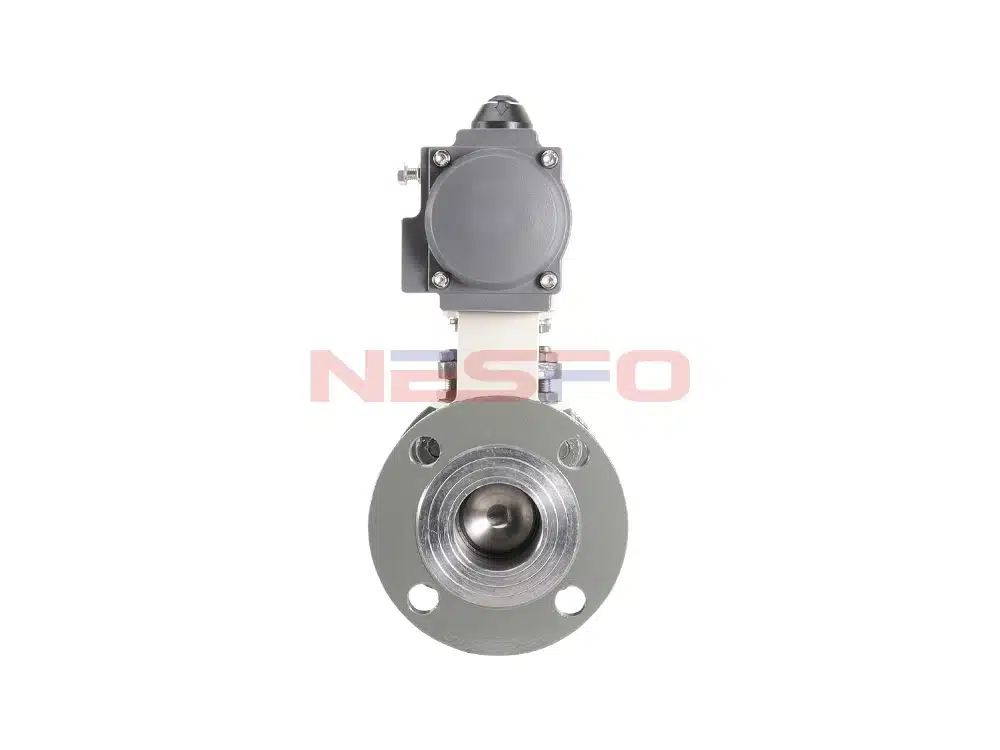

气动法兰球阀是由法兰球阀阀体和AT气动执行器组合成，配套气动附件可实现智能化控制，便于快速开启或关闭管路，能有效的对管网进行控制和远程管理。该系列气动球阀具有流体阻力小、结构简单、体积小、重量轻、紧密可靠、操作方便、开闭迅速、维修方便等特点。主要用于截断或接通管路中的介质，也可用于流体的调节与控制。适用于水、蒸汽、油品及酸碱介质等多种介质。
ข้อมูลจำเพาะของสินค้า
รุ่นสินค้า | Q641F-16C |
วัสดุของตัววาล์ว | เหล็กหล่อ |
วัสดุของกระบอกสูบ | อะลูมิเนียมอัลลอย |
ประเภทกระบอกสูบ | AT แบบสองทิศทาง |
ความดันตามชื่อ | ≤1.6 เมกะปาสคาล |
สื่อที่ใช้ได้ | น้ำ, ไอน้ำ, ผลิตภัณฑ์น้ำมัน, เป็นต้น |
อุณหภูมิในการทำงาน | ≤150°C |

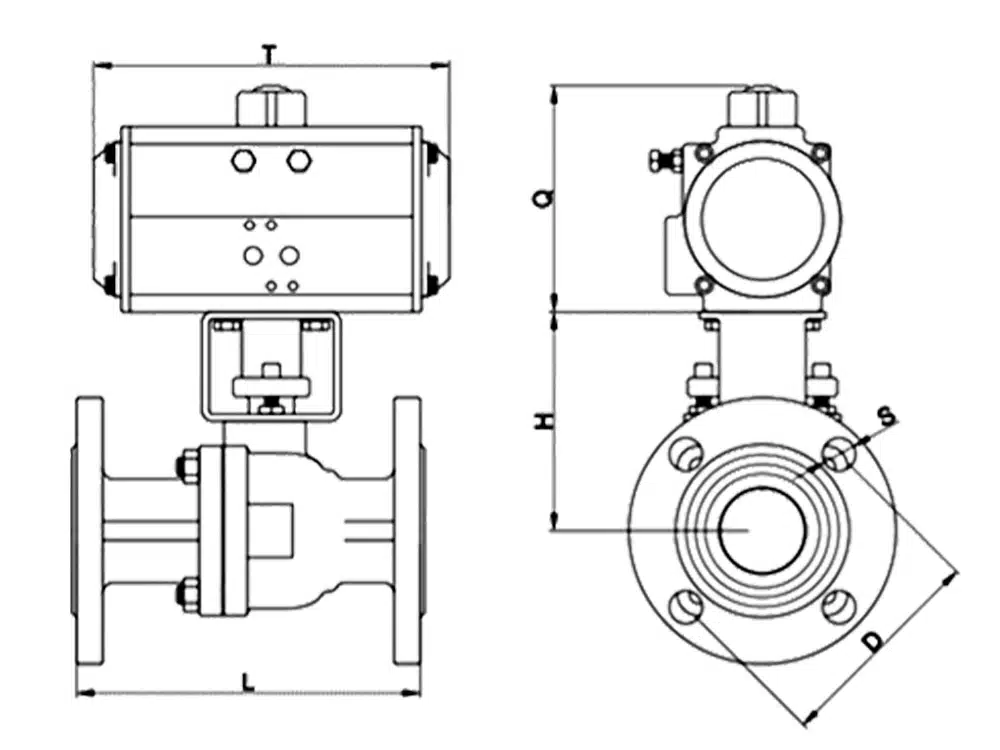

ขนาดอ้างอิงของผลิตภัณฑ์
บอร์ | L | T | D | H | Q | S |
DN15 | 130 | 147 | 65 | 106 | 98 | 4-14 |
DN20 | 140 | 147 | 75 | 111 | 98 | 4-14 |
DN25 | 150 | 170 | 85 | 122 | 116 | 4-14 |
DN32 | 165 | 184 | 100 | 129 | 128 | 4-18 |
DN40 | 180 | 211 | 110 | 138 | 136 | 4-18 |
DN50 | 200 | 211 | 125 | 154 | 136 | 4-18 |
DN65 | 220 | 265 | 145 | 164 | 146 | 4-18 |
DN80 | 250 | 275 | 160 | 193 | 153 | 8-18 |
DN100 | 280 | 305 | 180 | 203 | 175 | 8-18 |
DN125 | 320 | 390 | 210 | 233 | 192 | 8-18 |
DN150 | 360 | 458 | 240 | 251 | 217 | 8-22 |
DN200 | 400 | 525 | 295 | 322 | 260 | 12-22 |
