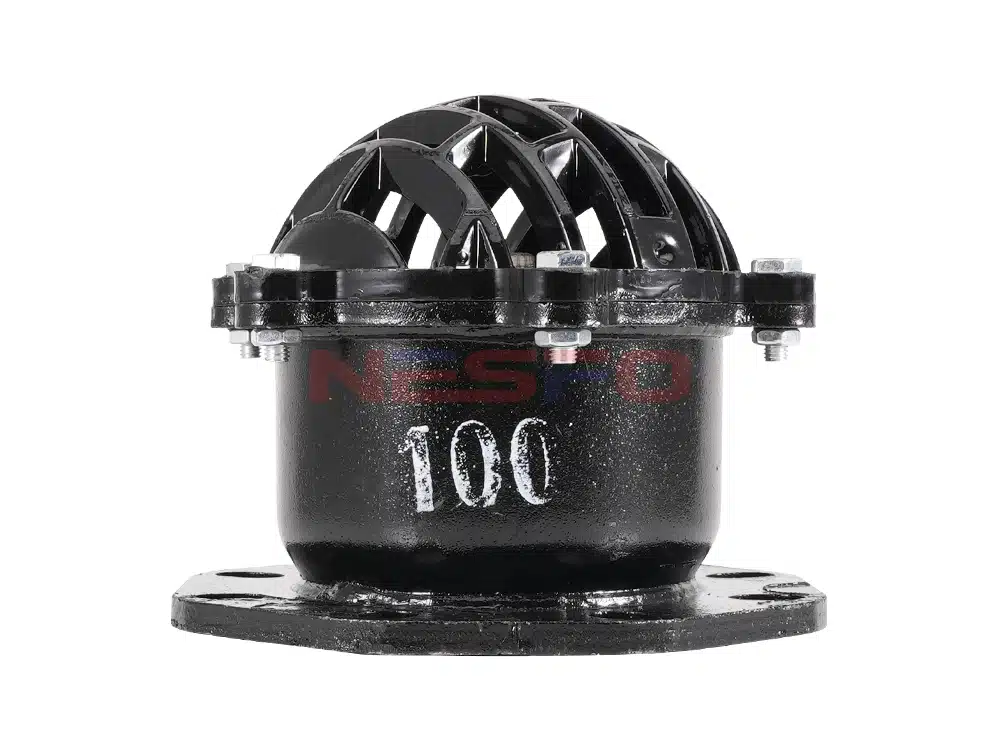

วาล์วเท้าแบบหน้าแปลนเหล็กหล่อ หรือที่เรียกว่าวาล์วเท้าปั๊ม เป็นอุปกรณ์ประหยัดพลังงานที่ติดตั้งที่ฐานของท่อดูดที่จมอยู่ใต้น้ำของปั๊ม โดยทำหน้าที่ป้องกันไม่ให้ของไหลไหลย้อนกลับเข้าไปในแหล่งน้ำภายในท่อของปั๊ม ทำหน้าที่เป็นวาล์วทางเดียว ฝาครอบวาล์วมีช่องเข้าหลายช่องและซี่โครงเสริมเพื่อลดการอุดตัน จุดประสงค์หลักคือเพื่อป้องกันการไหลย้อนกลับเมื่อติดตั้งที่ฐานของปั๊ม
ขอบเขตการนำไปใช้
该底阀设计合理，制造工艺先进，安装、使用、检修方便。并具有摩擦阻力小，使用寿命长，节能等优点。广泛适用于石化、化工、纺织、印染、冶金、矿山、排灌等行业的水泵配套设施。
ข้อมูลจำเพาะของสินค้า
รุ่นสินค้า | H42X-6/10 |
วัสดุของตัววาล์ว | เหล็กหล่อ |
ความดันตามชื่อ | ≤0.6/1.0 เมกะปาสคาล |
สื่อที่ใช้ได้ | น้ำ เป็นต้น |
อุณหภูมิในการทำงาน | ≤80°C |
ขนาดอ้างอิงของผลิตภัณฑ์
แผ่นข้อมูลหน้าแปลนเชื่อมเรียบ (6 กิโลกรัม)
บอร์ | ระยะห่างศูนย์กลางสลักเกลียว | ขนาดเส้นผ่านศูนย์กลางรูสำหรับสลักเกลียว | จำนวนรูสำหรับน็อต |
DN50 | 110 มิลลิเมตร | 14 มิลลิเมตร | 4 |
DN65 | 130 มิลลิเมตร | 14 มิลลิเมตร | 4 |
DN80 | หนึ่งร้อยห้าสิบมิลลิเมตร | 18 มิลลิเมตร | 4 |
DN100 | หนึ่งร้อยเจ็ดสิบมิลลิเมตร | 18 มิลลิเมตร | 4 |
DN125 | 200 มิลลิเมตร | 18 มิลลิเมตร | 8 |
DN150 | 225 มิลลิเมตร | 18 มิลลิเมตร | 8 |
DN200 | 280 มิลลิเมตร | 18 มิลลิเมตร | 8 |
DN250 | 335 มิลลิเมตร | 18 มิลลิเมตร | 12 |
DN300 | 395 มิลลิเมตร | 23 มิลลิเมตร | 12 |
แผ่นข้อมูลหน้าแปลนเชื่อมเรียบ (10 กิโลกรัม)
บอร์ | ระยะห่างศูนย์กลางสลักเกลียว | ขนาดเส้นผ่านศูนย์กลางรูสำหรับสลักเกลียว | จำนวนรูสำหรับน็อต |
DN50 | 125 มิลลิเมตร | 18 มิลลิเมตร | 4 |
DN65 | หนึ่งร้อยสี่สิบห้ายมิลลิเมตร | 18 มิลลิเมตร | 4 |
DN80 | หนึ่งร้อยหกสิบมิลลิเมตร | 18 มิลลิเมตร | 4 |
DN100 | หนึ่งร้อยแปดสิบมิลลิเมตร | 18 มิลลิเมตร | 8 |
DN125 | 210 มิลลิเมตร | 18 มิลลิเมตร | 8 |
DN150 | 240 มิลลิเมตร | 23 มิลลิเมตร | 8 |
DN200 | 295 มิลลิเมตร | 23 มิลลิเมตร | 8 |
DN250 | 350 มิลลิเมตร | 23 มิลลิเมตร | 12 |
DN300 | 400 มิลลิเมตร | 23 มิลลิเมตร | 12 |
