Обратный клапан HH44X с микросопротивлением медленного закрытия состоит из корпуса клапана, крышки клапана, клапанной заслонки, штока клапана и регулирующего клапана и т.д. Он устанавливается на выходе насоса для предотвращения обратного потока среды и устранения разрушительного гидроудара, и может эффективно снизить давление гидроудара при закрытии клапана, что может гарантировать безопасную работу трубопроводной сети. Он обладает такими характеристиками, как легкая заслонка клапана, большое отверстие, малое сопротивление жидкости, новая конструкция механизма устранения гидроудара, надежное уплотнение, длительный срок службы, плавная работа, отсутствие вибрации, отсутствие шума и т.д.
Характеристики товара
- Обратный клапан с микросопротивлением и медленным закрытием обладает такими характеристиками, как легкая заслонка, большое отверстие, малые энергосберегающие потери, малое сопротивление жидкости, новая конструкция механизма устранения гидроударов, стабильная и надежная герметичность, износостойкость, длительный срок службы, плавная работа, отсутствие вибрации, отсутствие шума и так далее.
- Оснащен устройством балансировочного молотка. Сопротивление потоку воды при вращении заслонки клапана невелико, а усилие открытия составляет лишь пятую часть от первоначального вращающегося типа, что является энергосберегающим продуктом.
- Последняя часть хода закрытия заслонки оснащена демпфирующим устройством с возможностью регулировки времени демпфирования, что предотвращает возникновение разрушительного гидроудара.
- Новая конструкция заслонки клапана с резиновым покрытием, надежное уплотнение, предотвращение коррозии, устойчивость к вибрации и износу, длительный срок службы, плавная работа и низкий уровень шума.
Параметры продукта
Модель продукта | HH44X-16Q |
Материал корпуса клапана | ковкий чугун |
Номинальное давление | ≤1.6Mpa |
Применяемая среда | вода и так далее |
Применяемая температура | ≤80°C |

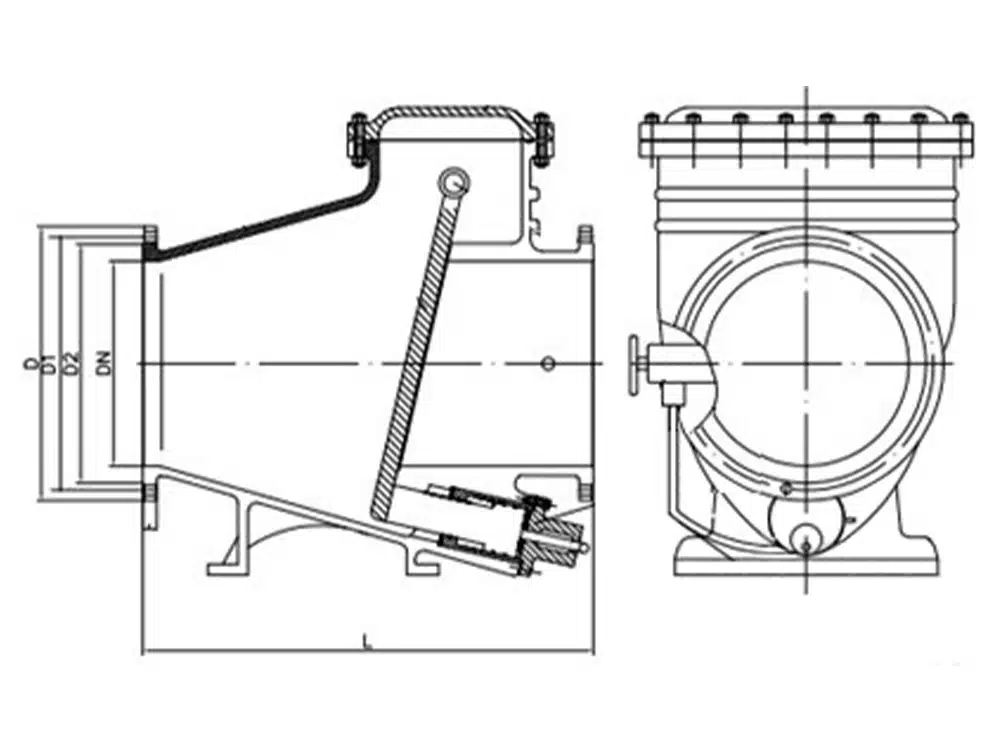

Ссылка на размер изделия
проезжая часть | L | D | D1 | D2 | n-φ |
DN40 | 290 | 145 | 110 | 105 | 4-18 |
DN50 | 290 | 165 | 125 | 122 | 4-18 |
DN65 | 290 | 185 | 145 | 138 | 4-18 |
DN80 | 310 | 200 | 160 | 158 | 8-18 |
DN100 | 350 | 220 | 180 | 188 | 8-18 |
DN125 | 350 | 250 | 210 | 212 | 8-18 |
DN150 | 480 | 285 | 240 | 268 | 8-23 |
DN200 | 500 | 340 | 295 | 320 | 12-23 |
DN250 | 600 | 405 | 355 | 378 | 12-25 |
DN300 | 700 | 460 | 410 | 428 | 12-25 |
DN350 | 800 | 520 | 470 | 490 | 16-26 |
DN400 | 900 | 580 | 525 | 550 | 16-30 |
