D71F-16P РукояткаЗажатый поворотный клапан из ПТФЭМожет применяться в пищевых, медицинских, химических и других чистых трубопроводах, а также в промышленной защите окружающей среды, водоподготовке, высотных зданиях, водоснабжении и дренажных трубопроводах для открытия и закрытия или регулирования потока среды. Пластина поворотной заслонки устанавливается в диаметральном направлении трубопровода. В цилиндрическом канале корпуса поворотного клапана дискообразная пластина поворачивается вокруг оси, угол поворота от 0° до 90°, при повороте на 90° клапан полностью открыт.

Характеристики товара

  • Небольшой и легкий, легко демонтируется и обслуживается, может быть установлен в любом положении.
  • Простая и компактная конструкция, быстрое открытие и закрытие с поворотом на 90°.
  • Низкий рабочий момент, экономия труда и малый вес.
  • Характеристики потока имеют тенденцию к прямолинейности, хорошие показатели регулирования.
  • Количество испытаний на открытие и закрытие достигает десятков тысяч раз, что обеспечивает длительный срок службы.
  • Достижение полной герметичности при нулевой утечке газа.

Параметры продукта

产品型号

D71F-16P

阀体材质

304不锈钢

阀板材质

304不锈钢

衬胶材质

Политетрафторэтилен PTFE

公称压力

≤1.6Mpa

适用介质

水、气、油品等

适用温度

≤150°C

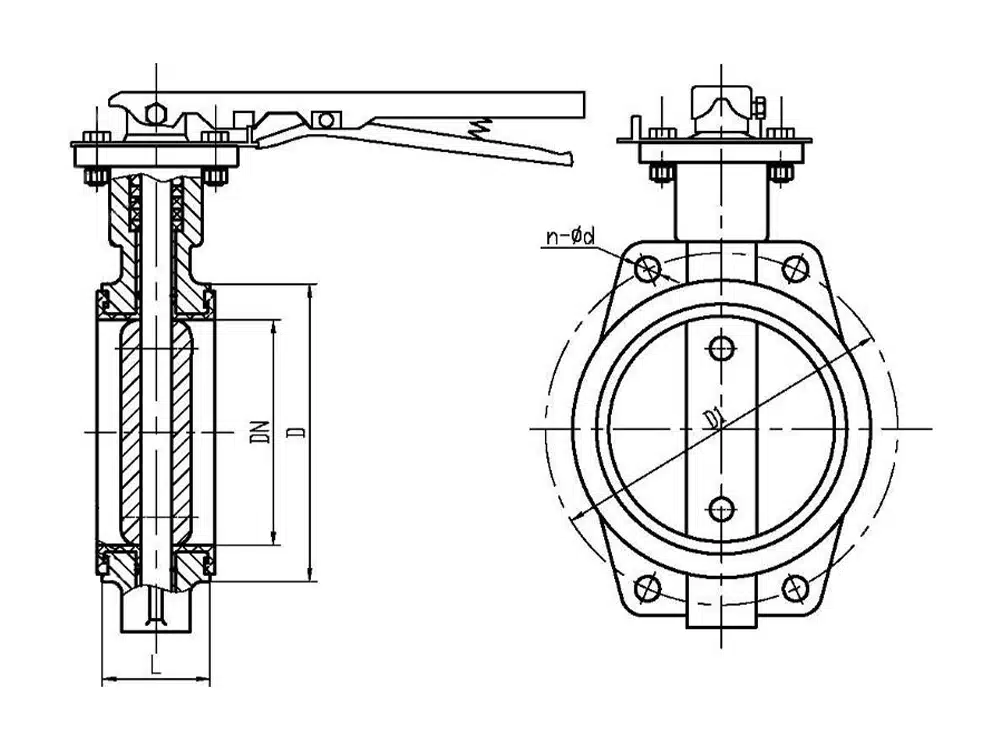

Ссылка на размер изделия

通径

L

D

D1

n-Fd

DN40

42

86

110

4-23

DN50

42

86

125

4-23

DN65

44.7

86

145

4-26.5

DN80

45.2

86

160

8-18

DN100

52.1

100

180

4-24.5

DN125

54.4

100

210

4-23

DN150

55.8

100

240

4-25

DN200

60.6

152

295

4-25

DN250

65.6

152

355

4-29

DN300

76.9

152

410

4-29
