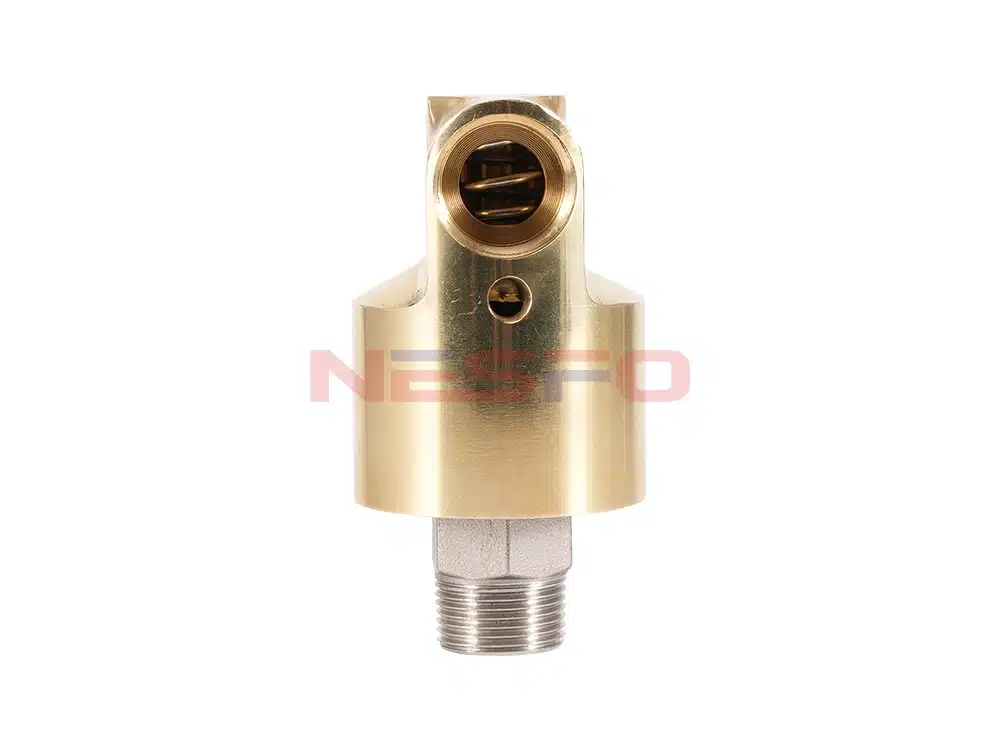

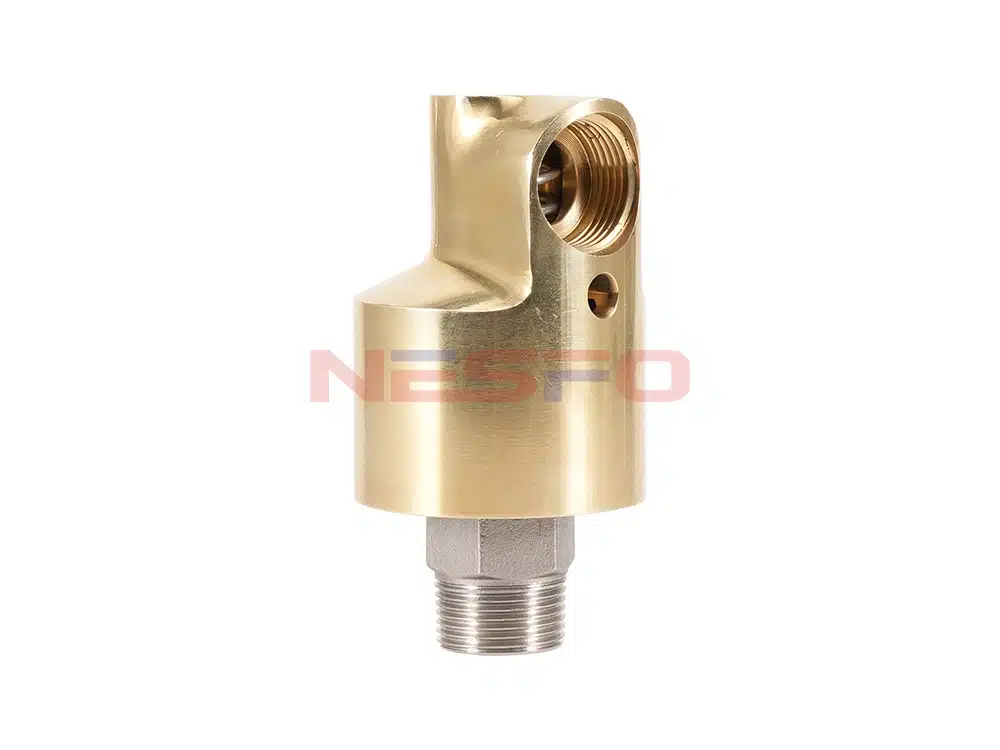

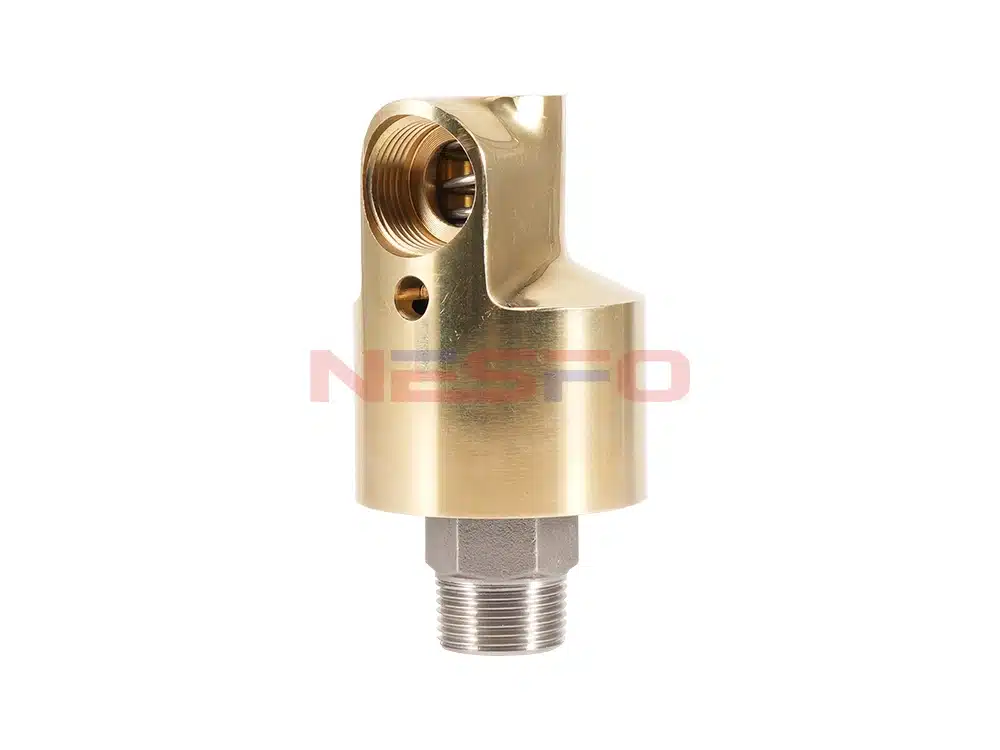

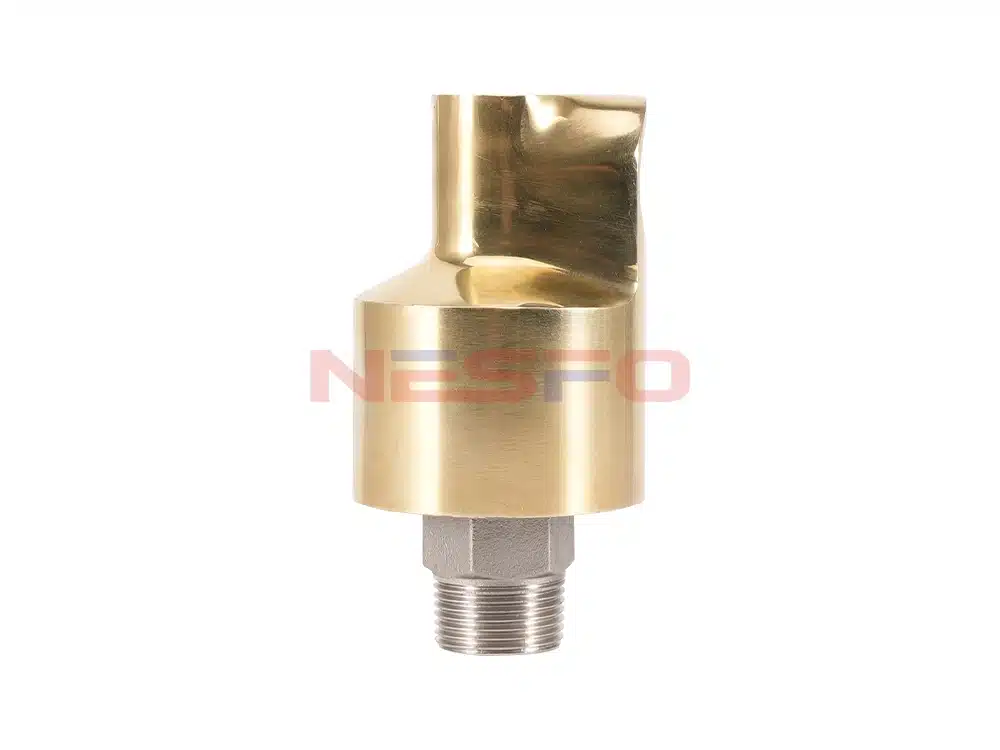

As juntas rotativas da série HD, também conhecidas como juntas rotativas de água de resfriamento, são especialmente projetadas para aplicações de resfriamento. As juntas rotativas do tipo HD são do tipo de fluxo unidirecional, com rolamentos de alta qualidade e juntas confiáveis, e as juntas individuais podem suportar a carga nominal com facilidade e suavidade. É usada principalmente para o fornecimento de água de resfriamento, óleo hidráulico ou ar comprimido para uma extremidade de rolos giratórios, tambores, cilindros etc., e para a descarga da extremidade oposta. Amplamente utilizado em rolos de máquinas de fabricação de ferro, rolos de tração de resfriamento de plástico denso, rolos de calandra para fabricação de papel e outros equipamentos, principalmente usados em sistemas de resfriamento de curtume, fabricação de papel, têxtil, metalurgia e outros setores.
Parâmetro do produto
Modelo do produto | Série HD |
Material da carcaça | latão |
Velocidade do produto | ≤1000r/min |
Pressão nominal | ≤1,0Mpa |
Mídia aplicável | Água, ar, óleo hidráulico, etc. |
Temperatura aplicável | ≤100°C |

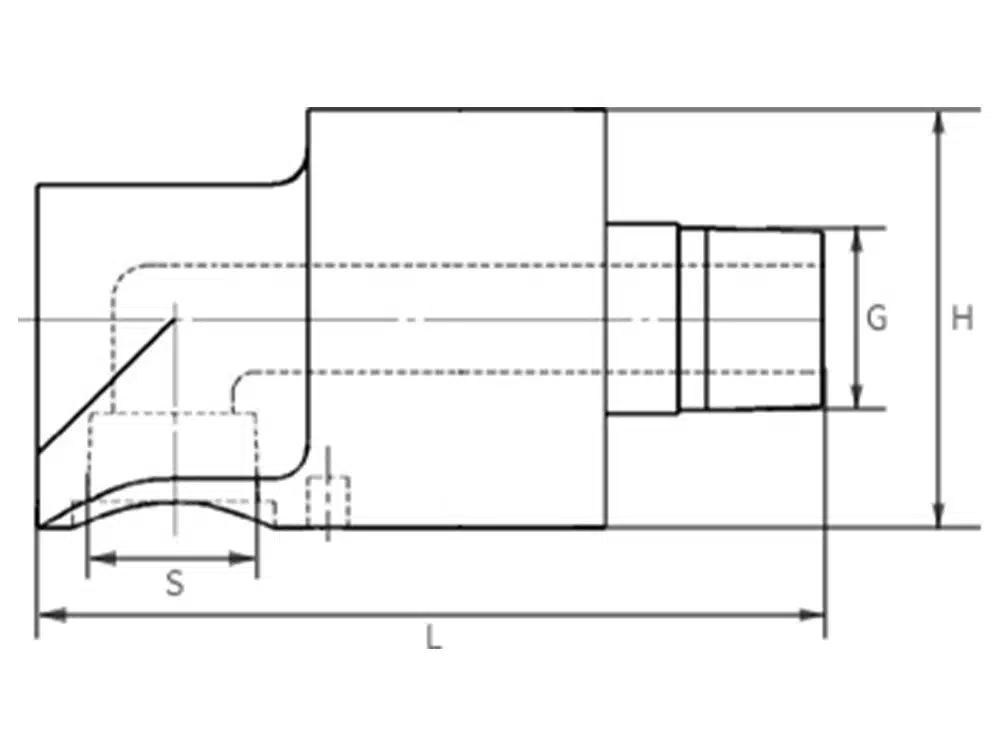

Referência do tamanho do produto
número do modelo | uma via pública | G | S | L | H |
HD8 | DN8 | 13.2 | 11.4 | 77 | 37 |
HD10 | DN10 | 16.6 | 15 | 93 | 53 |
HD15 | DN15 | 21 | 18.6 | 79 | 53 |
HD20 | DN20 | 26.4 | 24.2 | 111 | 58 |
HD25 | DN25 | 33.3 | 30.3 | 120 | 68 |
HD32 | DN32 | 42 | 39 | 148 | 87 |
HD40 | DN40 | 47.8 | 44.8 | 160 | 92 |
HD50 | DN50 | 59.6 | 56.6 | 205 | 117 |
