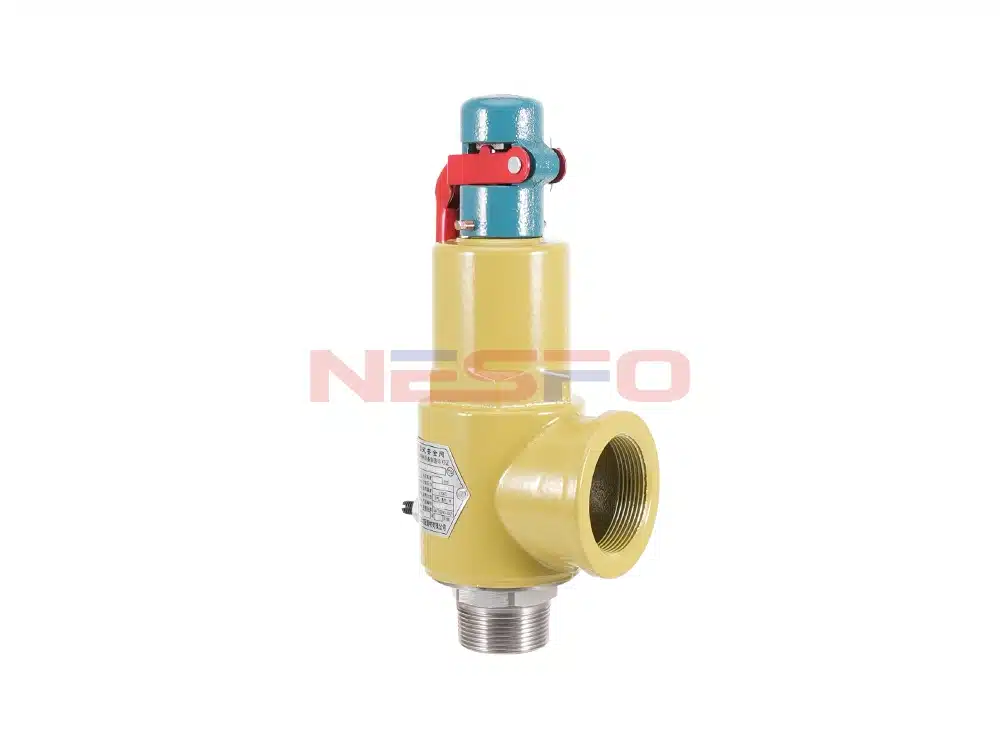

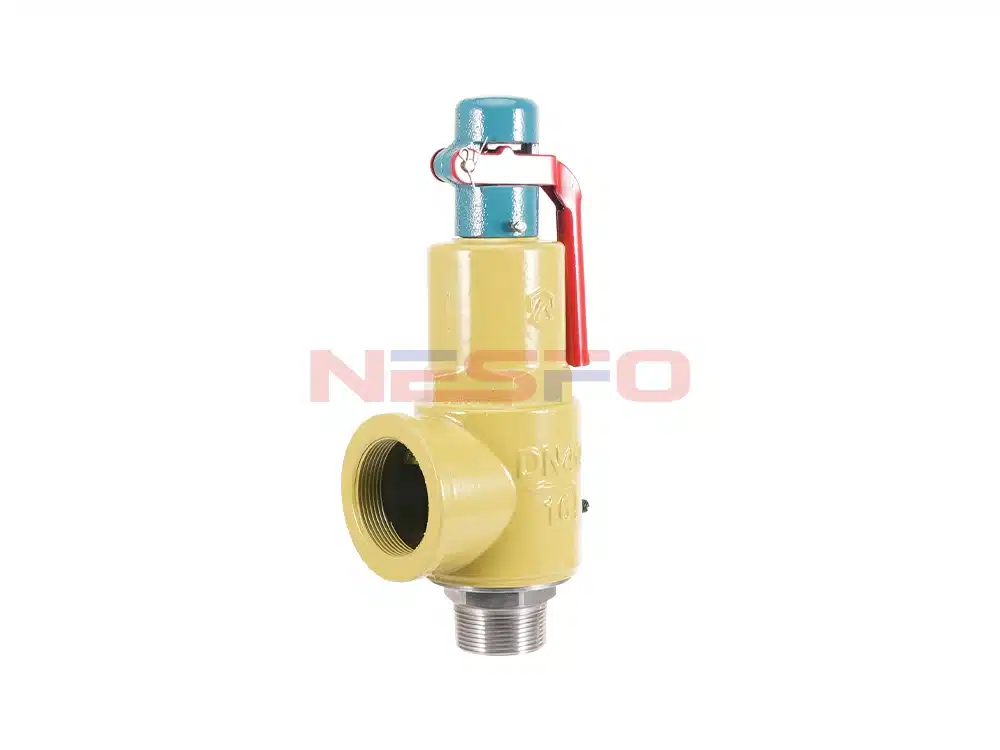

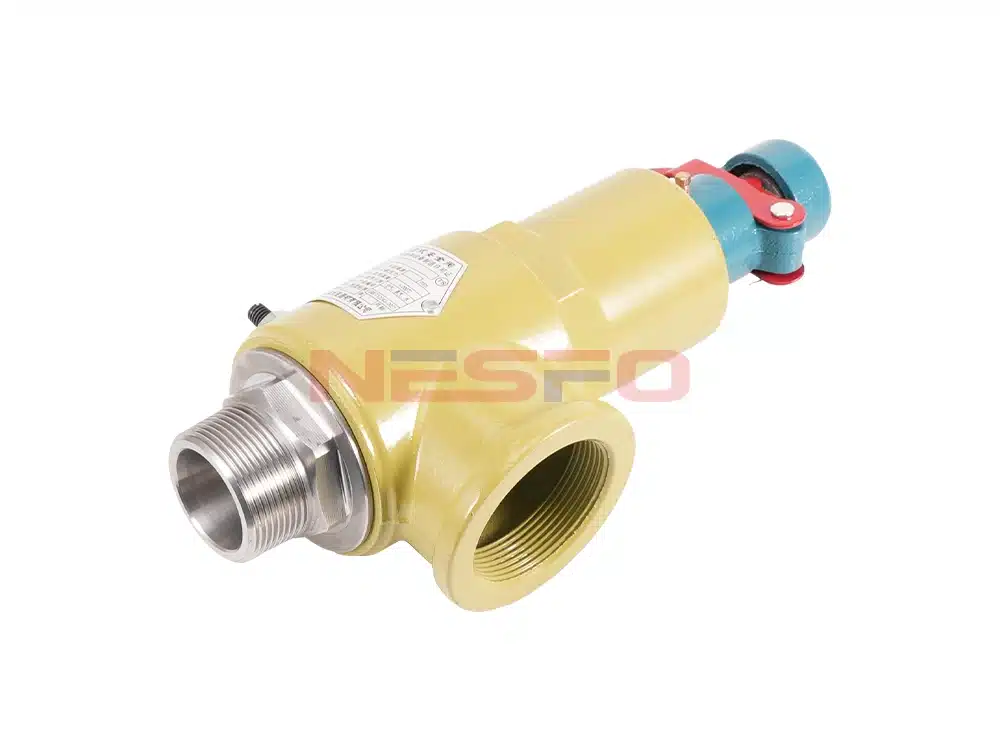

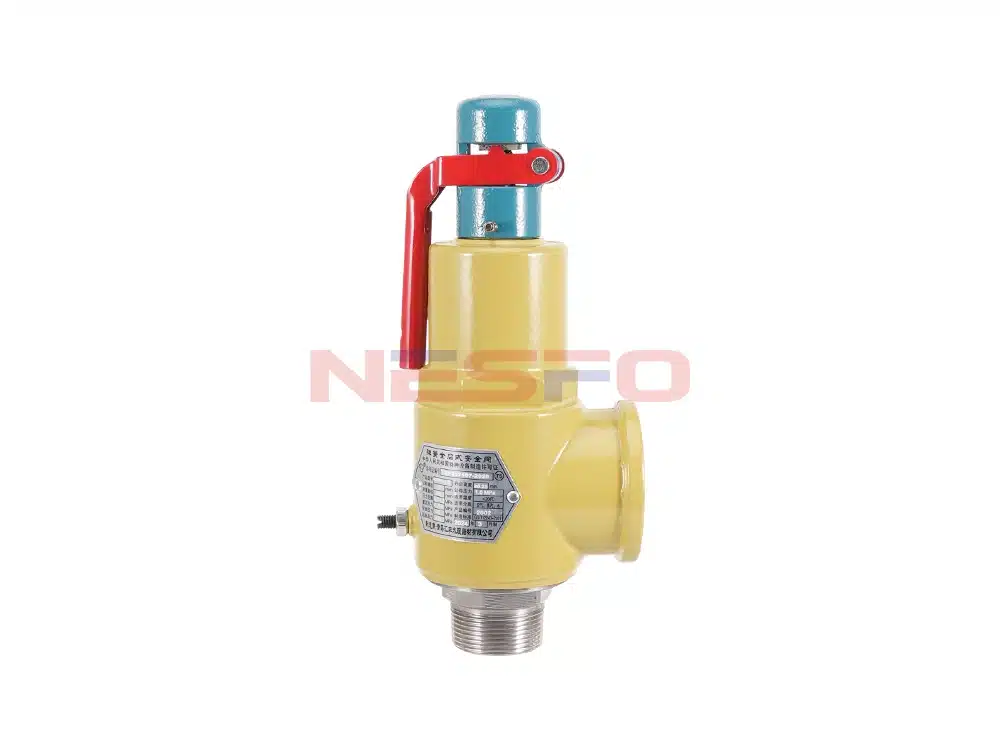

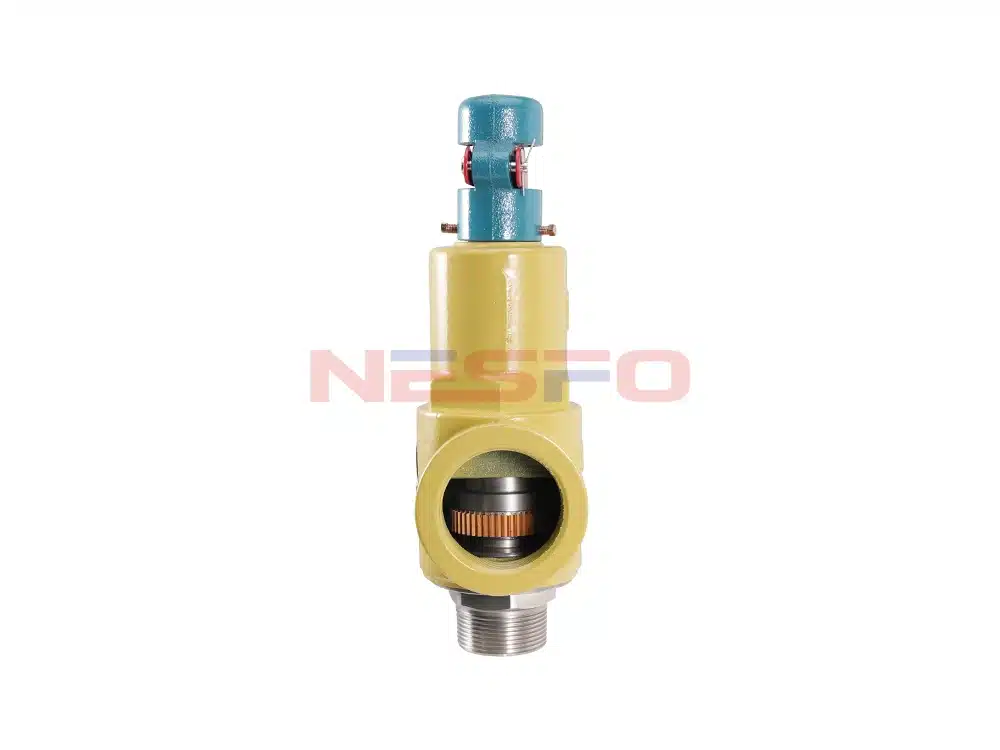

A válvula de segurança de abertura total com mola A28H-16 é adequada para equipamentos ou tubulações de ar, vapor, água e outros meios com temperatura operacional ≤ 200 ℃, como um dispositivo de proteção contra sobrepressão.
Estrutura e princípio de funcionamento
- Essa válvula consiste em uma carcaça de válvula, sede de válvula, haste de válvula, aba de válvula, mola e outras peças.
- Essa válvula, quando não estiver funcionando ou não tiver atingido a pressão de trabalho especificada, dependendo da pressão da mola, terá a aba firmemente pressionada na sede da válvula para mantê-la vedada. Quando a pressão de trabalho exceder a pressão de trabalho especificada, a aba da válvula se abrirá automaticamente para excluir o meio, de modo que a pressão não continue a aumentar, para garantir a segurança do uso.
Parâmetro do produto
Modelo do produto | A28H-16 |
Material do corpo da válvula | ferro de fundição |
Pressão nominal | ≤1,6Mpa |
Mídia aplicável | Ar, vapor, água, etc. |
Temperatura aplicável | ≤200°C |
Referência do tamanho do produto
uma via pública | fazer | R | L | L1 | G | ≈H |
DN15 | 10 | 1/2 | 37 | 65 | 3/4 | 196 |
DN20 | 12 | 3/4 | 40 | 70 | 1 | 215 |
DN25 | 15 | 1 | 45 | 79 | 1-1/4 | 233 |
DN32 | 20 | 1-1/4 | 60 | 90 | 1-1/2 | 304 |
DN40 | 25 | 1-1/2 | 67 | 105 | 2 | 325 |
DN50 | 32 | 2 | 76 | 115 | 2-1/2 | 346 |
DN65 | 40 | 2-1/2 | 110 | 145 | 3 | 372 |
