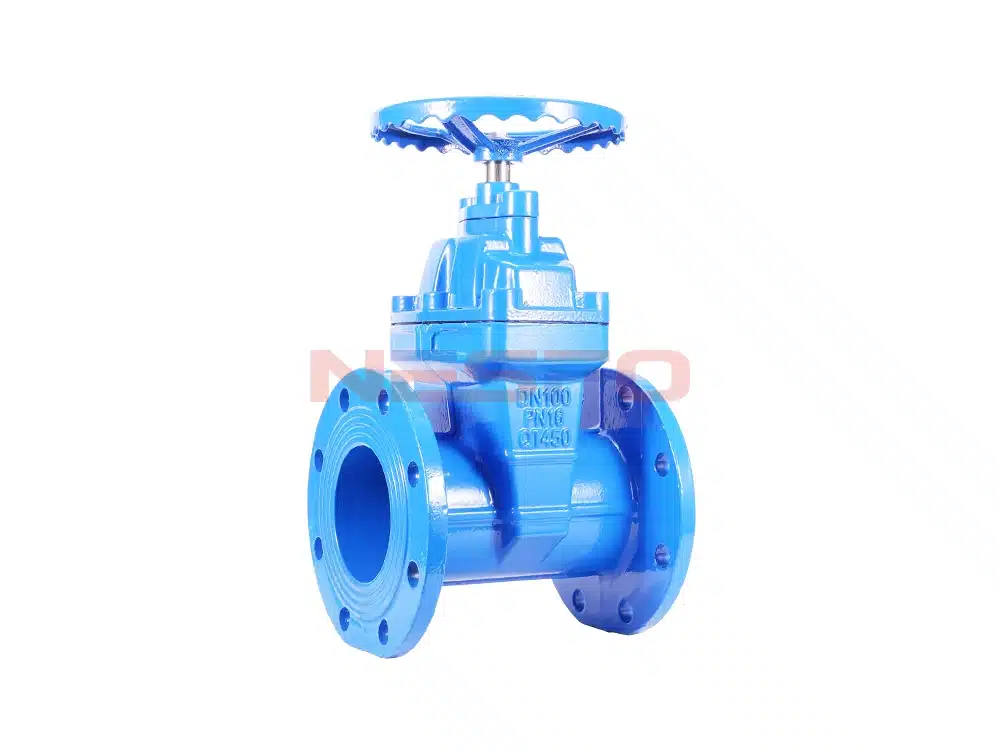

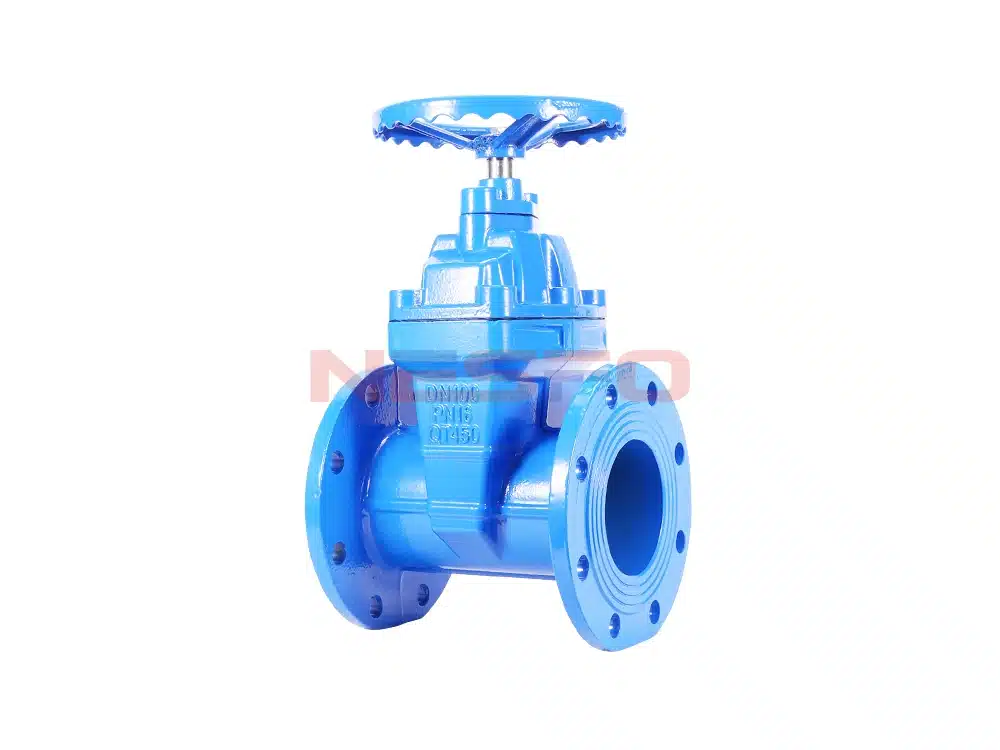

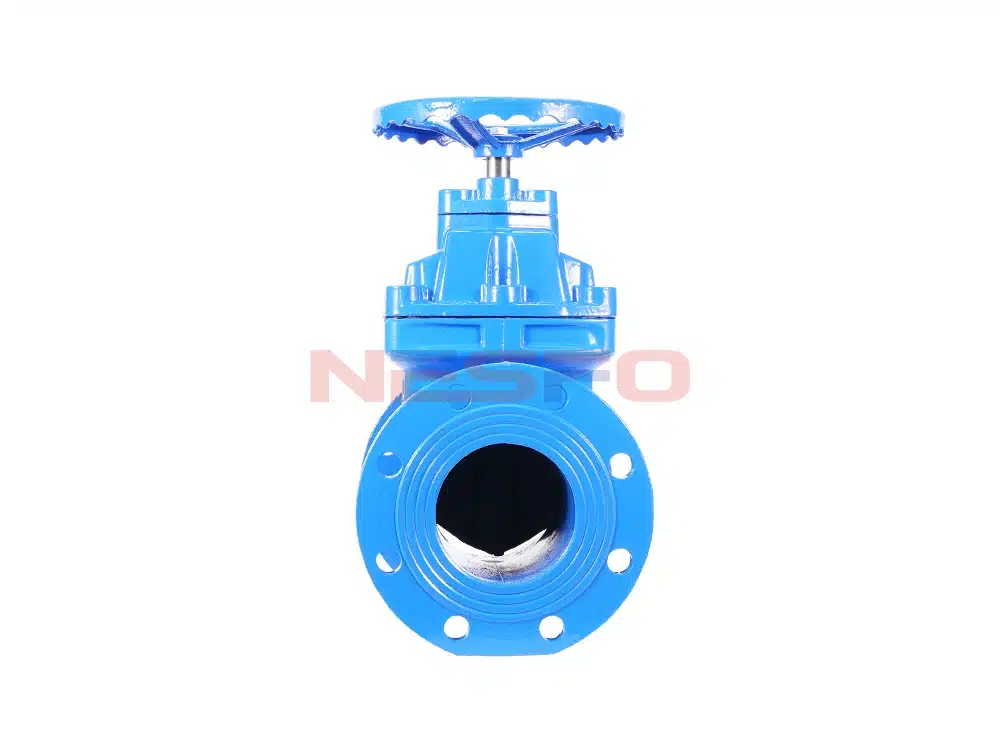

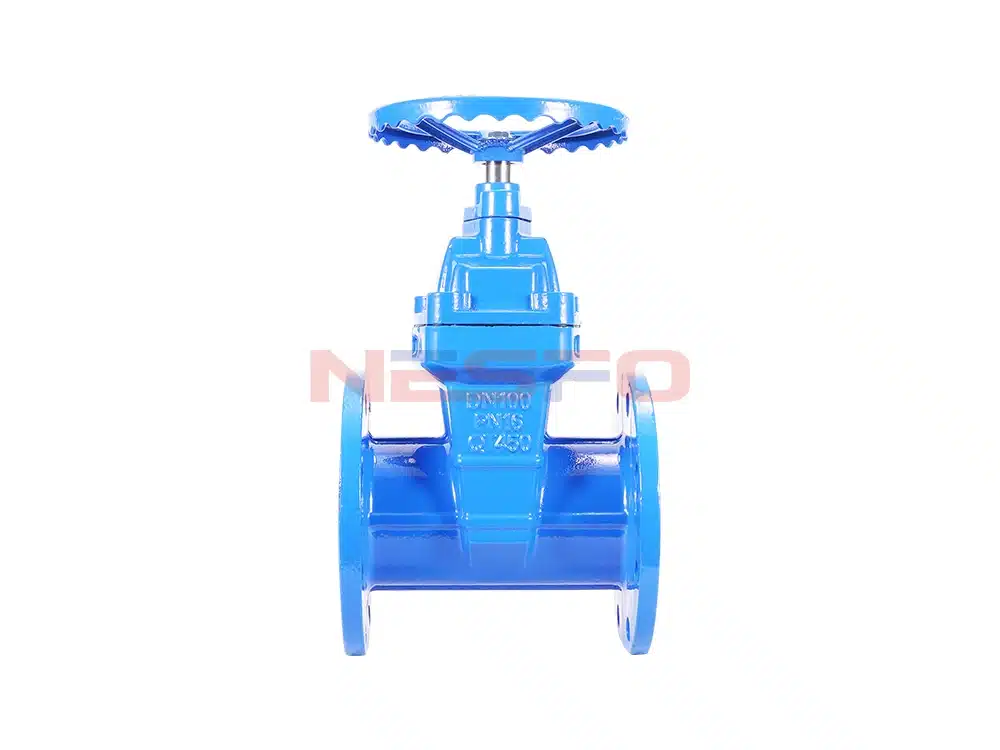

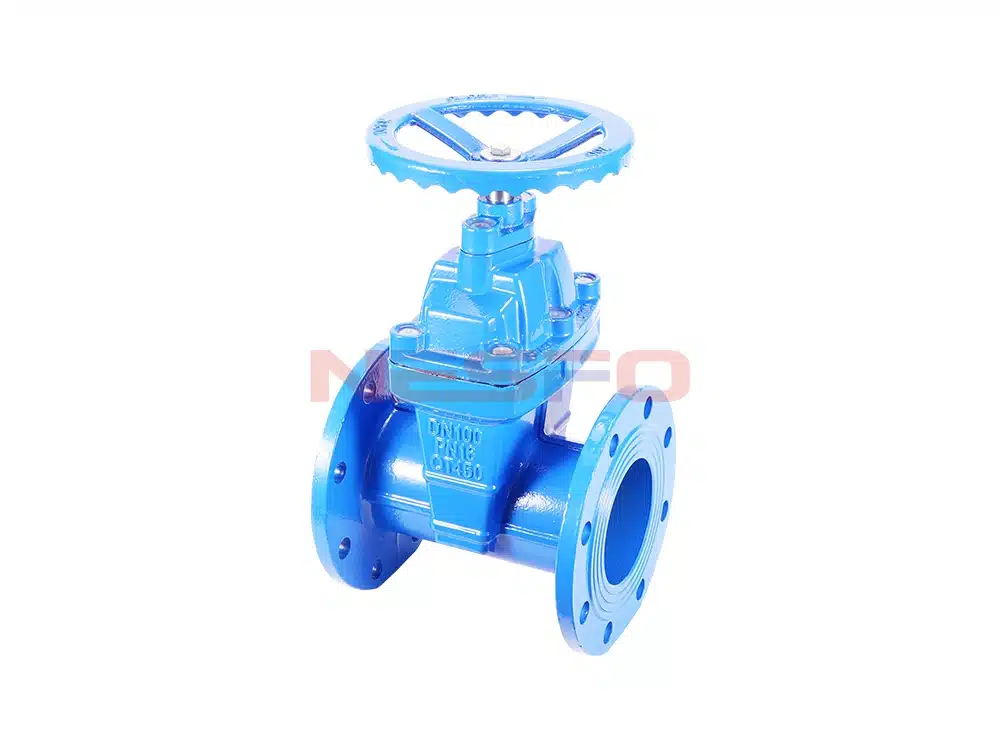

A válvula de gaveta de haste oculta com vedação macia Z45X-16Q é amplamente utilizada em tubulações de água, esgoto, construção, petróleo, química, alimentos, medicamentos, têxtil, energia elétrica, navios, metalurgia, sistemas de energia e outros fluidos como dispositivo de regulagem e interceptação.
Recursos do produto
- Assento com fundo plano para evitar o acúmulo de sujeira.
- Aba da válvula coberta com borracha nitrílica como um todo.
- As partes internas da válvula são feitas de aço inoxidável, que pode ser usado em sistemas de esgoto para se adaptar ao ambiente de trabalho mais severo.
- Tamanho pequeno e peso leve para facilitar a instalação e a manutenção.
- A haste da válvula é vedada com três anéis O-ring, o que reduz bastante a resistência ao atrito durante a troca.
Parâmetro do produto
Modelo do produto | Z45X-16Q |
Material do corpo da válvula | ferro dúctil |
Material da válvula | Ferro dúctil + NBR |
Pressão nominal | ≤1,6Mpa |
Mídia aplicável | água e assim por diante |
Temperatura aplicável | ≤80°C |

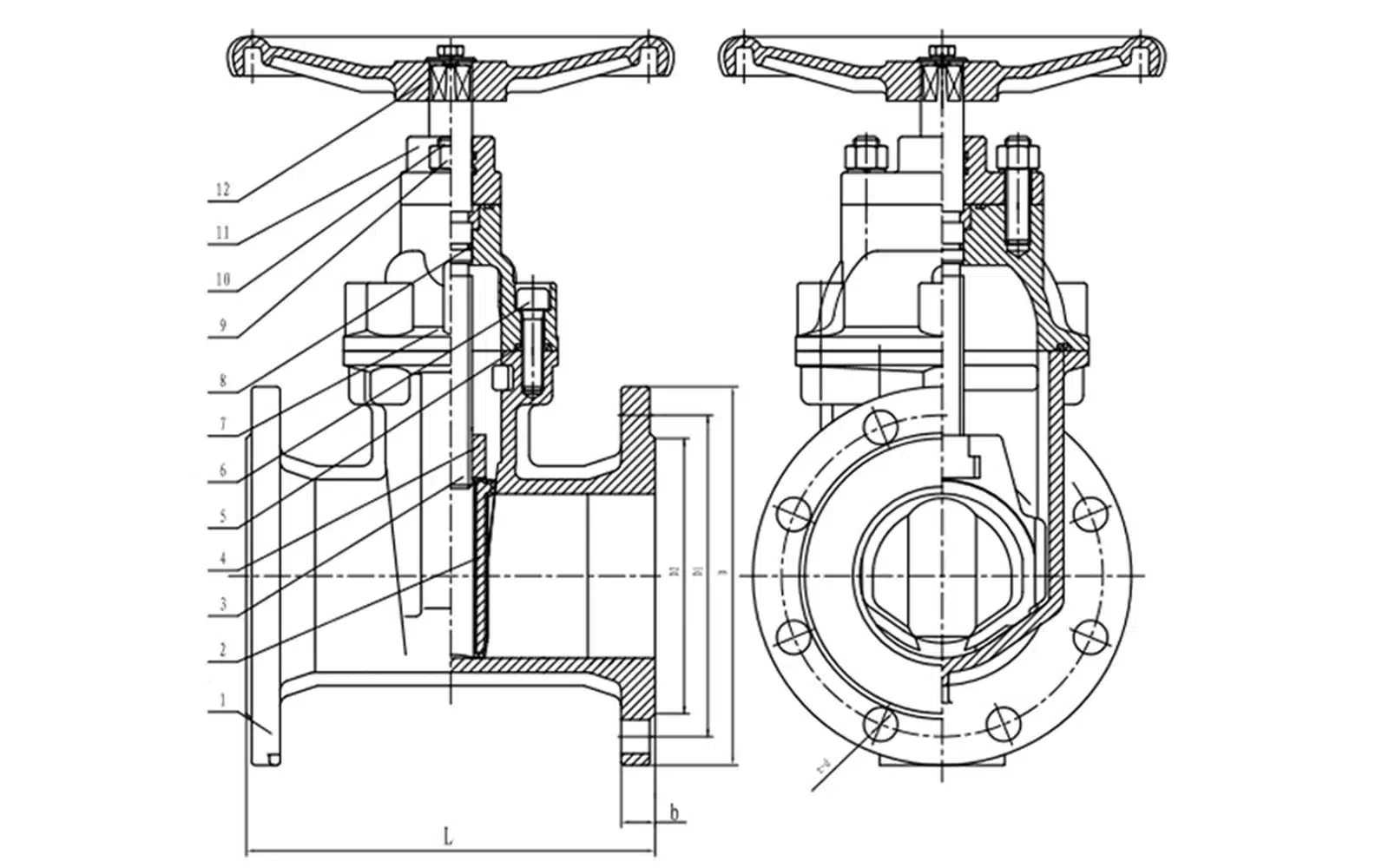

Referência do tamanho do produto
uma via pública | L | D | D1 | D2 | b | f | z-d |
DN40 | 178 | 150 | 110 | 88 | 16 | 3 | 4-18 |
DN50 | 178 | 160 | 125 | 100 | 16 | 3 | 4-18 |
DN65 | 190 | 180 | 145 | 120 | 18 | 3 | 4-18 |
DN80 | 203 | 195 | 160 | 135 | 20 | 3 | 8-18 |
DN100 | 229 | 215 | 180 | 155 | 20 | 3 | 8-18 |
DN125 | 254 | 245 | 210 | 185 | 22 | 3 | 8-18 |
DN150 | 267 | 280 | 240 | 210 | 24 | 3 | 8-23 |
DN200 | 292 | 335 | 295 | 265 | 26 | 3 | 12-23 |
DN250 | 330 | 405 | 355 | 320 | 30 | 3 | 12-25 |
DN300 | 356 | 460 | 410 | 375 | 30 | 4 | 12-25 |
DN350 | 380 | 520 | 470 | 435 | 34 | 4 | 16-25 |
DN400 | 405 | 580 | 525 | 485 | 36 | 4 | 16-30 |
DN450 | 430 | 640 | 585 | 545 | 40 | 4 | 20-30 |
DN500 | 455 | 705 | 650 | 608 | 44 | 4 | 20-34 |
DN600 | 507 | 840 | 770 | 718 | 48 | 5 | 20-41 |
