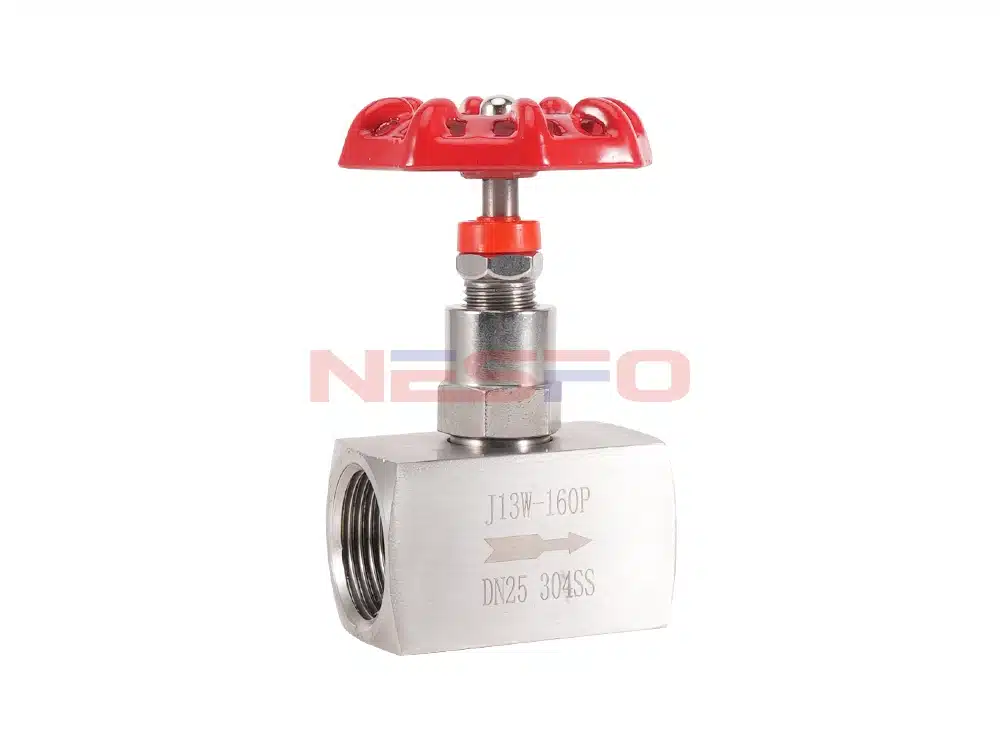

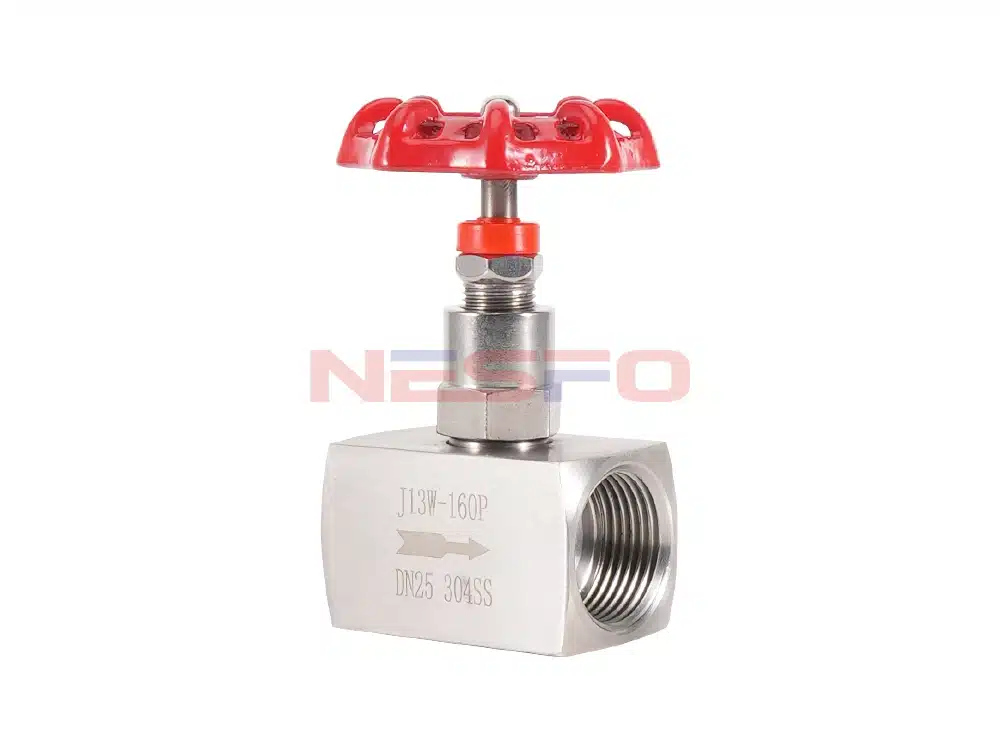

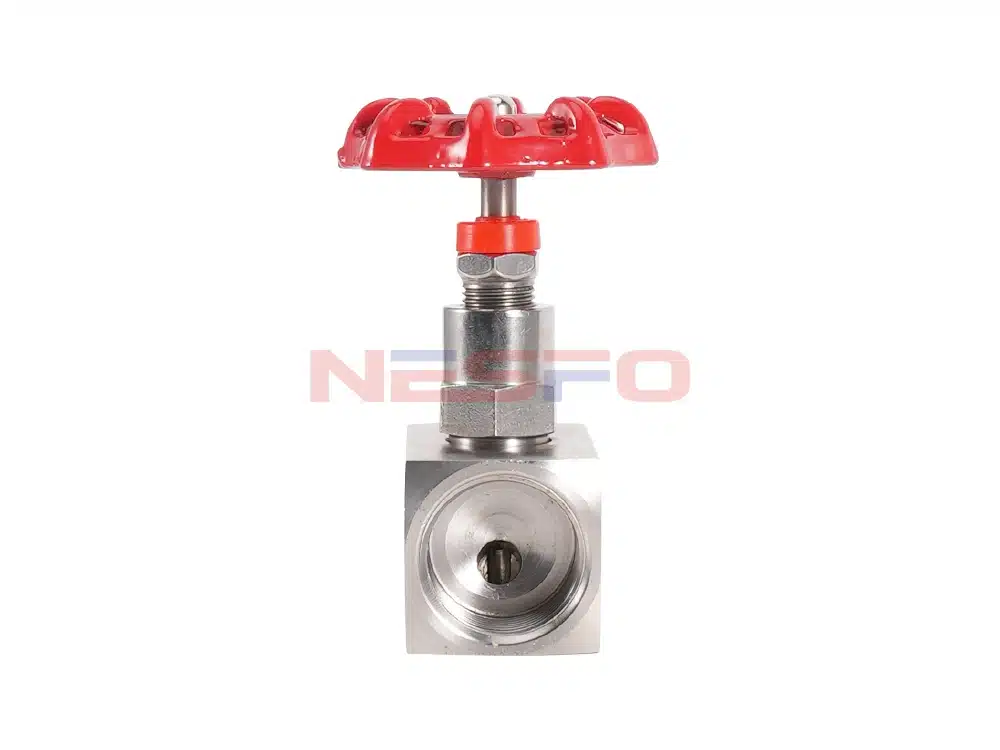

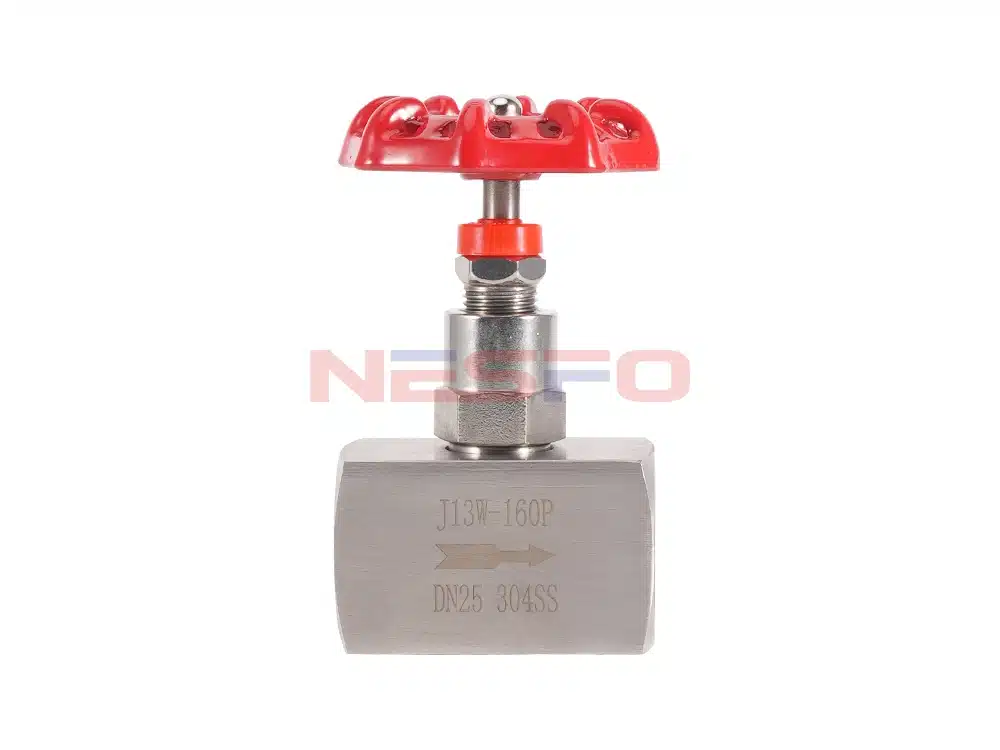

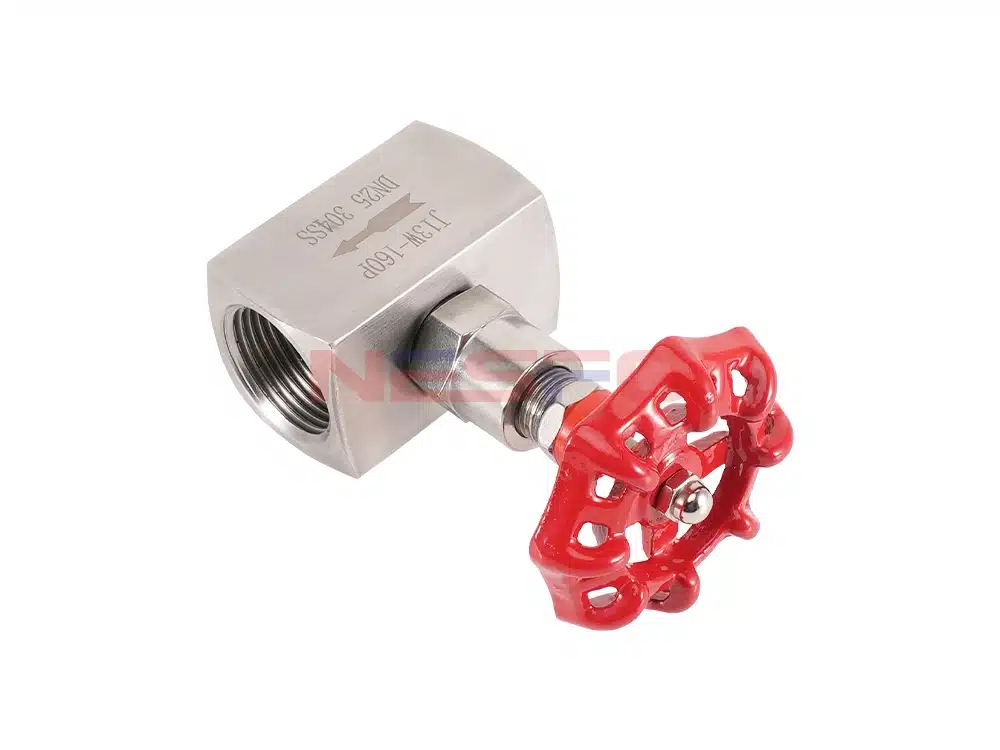

O princípio de funcionamento da válvula de agulha com fivela de seda J13W e da válvula globo é o mesmo, o carretel é um cone em forma de agulha e a superfície de vedação é cônica. O carretel ao longo da linha central do fluido para o movimento de elevação para manipular a abertura e o fechamento da válvula ou a abertura de programação; no sentido horário fecha a válvula, no sentido anti-horário abre a válvula, pertence à estrutura de haste de elevação e rotação (volante e haste com elevação e abaixamento rotativos, porca no corpo da válvula). Amplamente utilizada nos setores químico, petroquímico, petrolífero, de fabricação de papel, mineração, energia elétrica, gás liquefeito, alimentício, farmacêutico, abastecimento de água e drenagem, municipal, máquinas e equipamentos de apoio à indústria eletrônica, construção urbana e outros campos.
Recursos do produto
- Estrutura simples, relativamente fácil de fabricar e manter.
- Pequeno curso de trabalho, tempo curto de abertura e fechamento.
- Boa vedação, baixo atrito entre as superfícies de vedação, longa vida útil.
Parâmetro do produto
Modelo do produto | J13W-160P |
Material do corpo da válvula | Aço inoxidável 304 |
Pressão nominal | ≤16Mpa |
Mídia aplicável | Água, gás, óleo, etc. |
Temperatura aplicável | ≤120°C |

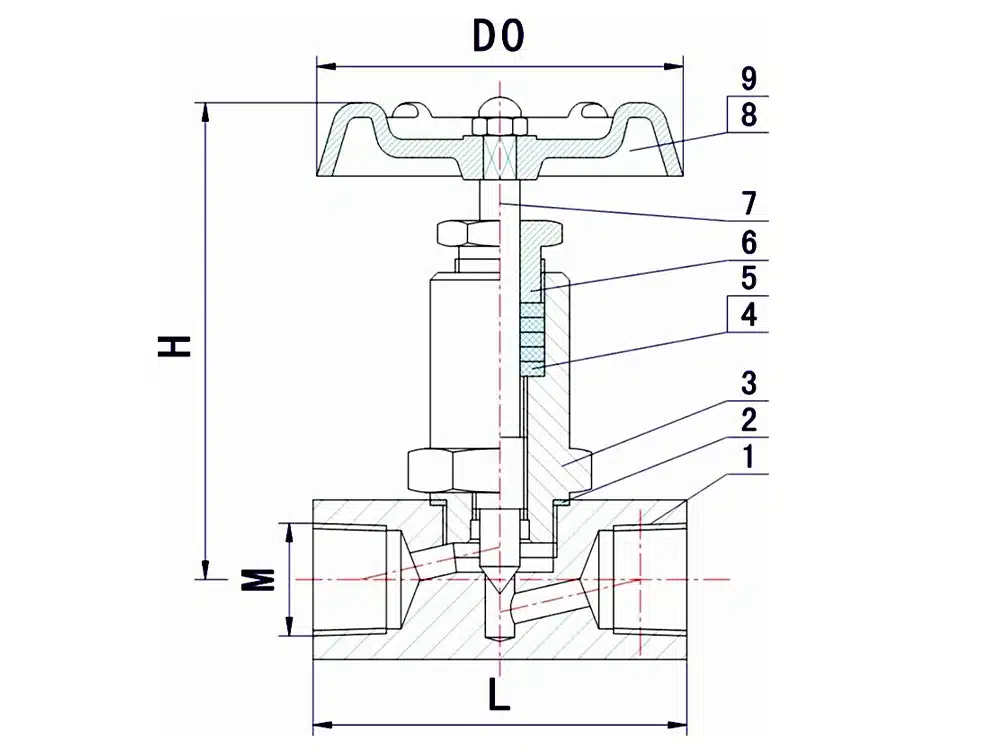

Referência do tamanho do produto
uma via pública | L | H | M | D0 |
DN6 | 54 | 82 | 11 | 58 |
DN10 | 55 | 82 | 14 | 58 |
DN15 | 55 | 82 | 19 | 58 |
DN20 | 65 | 82 | 24 | 58 |
DN25 | 70 | 104 | 30 | 75 |
