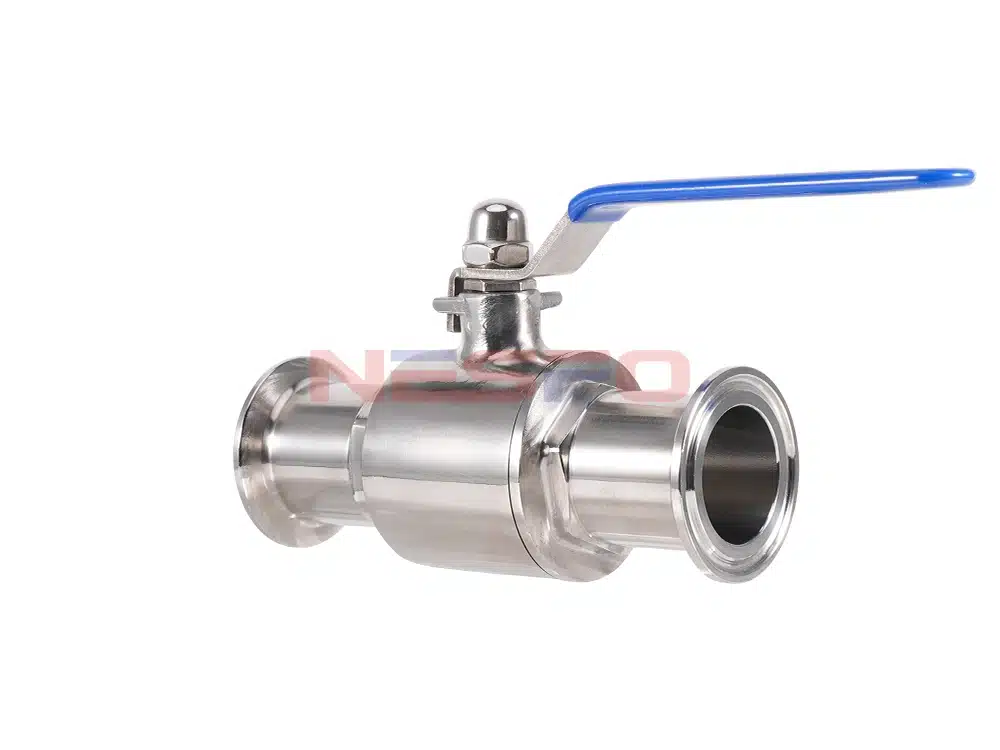

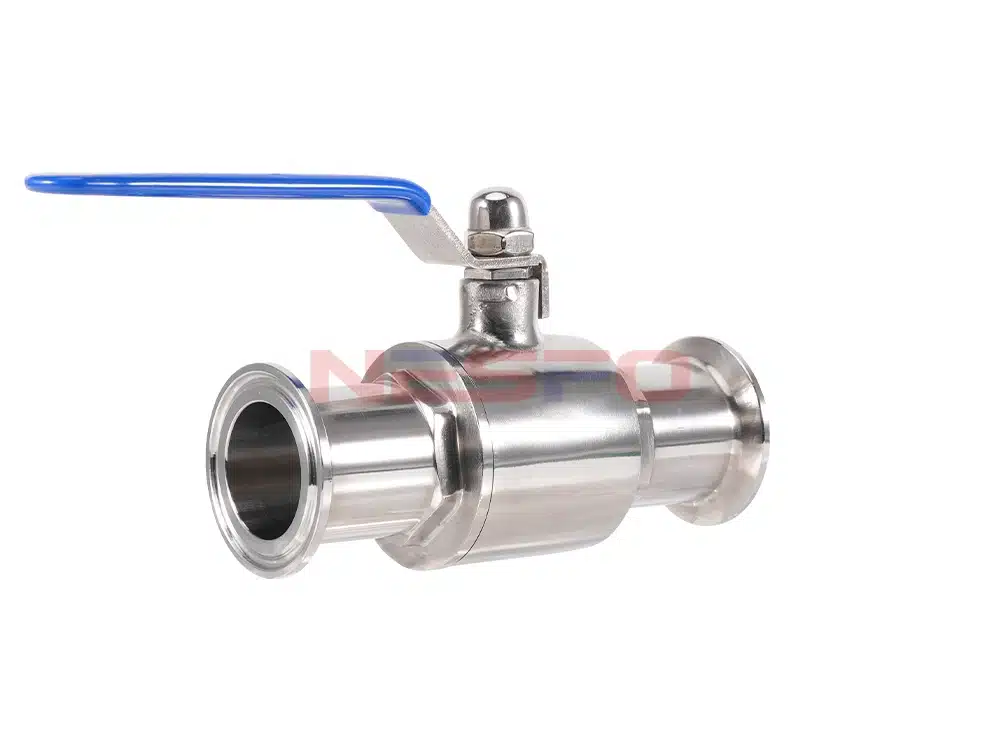

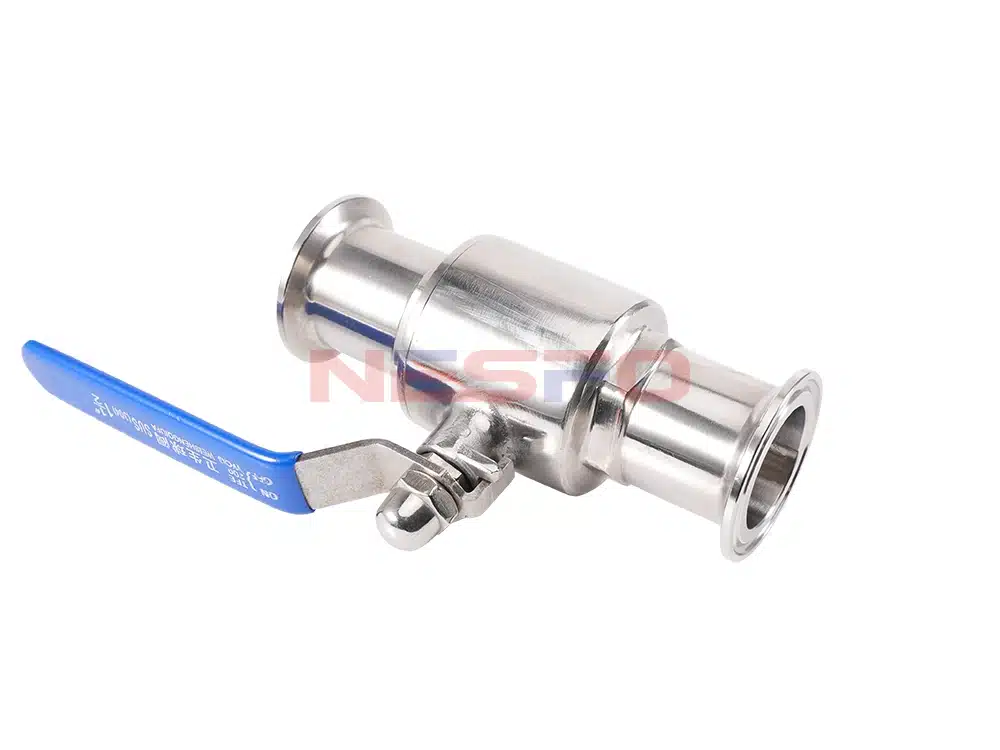

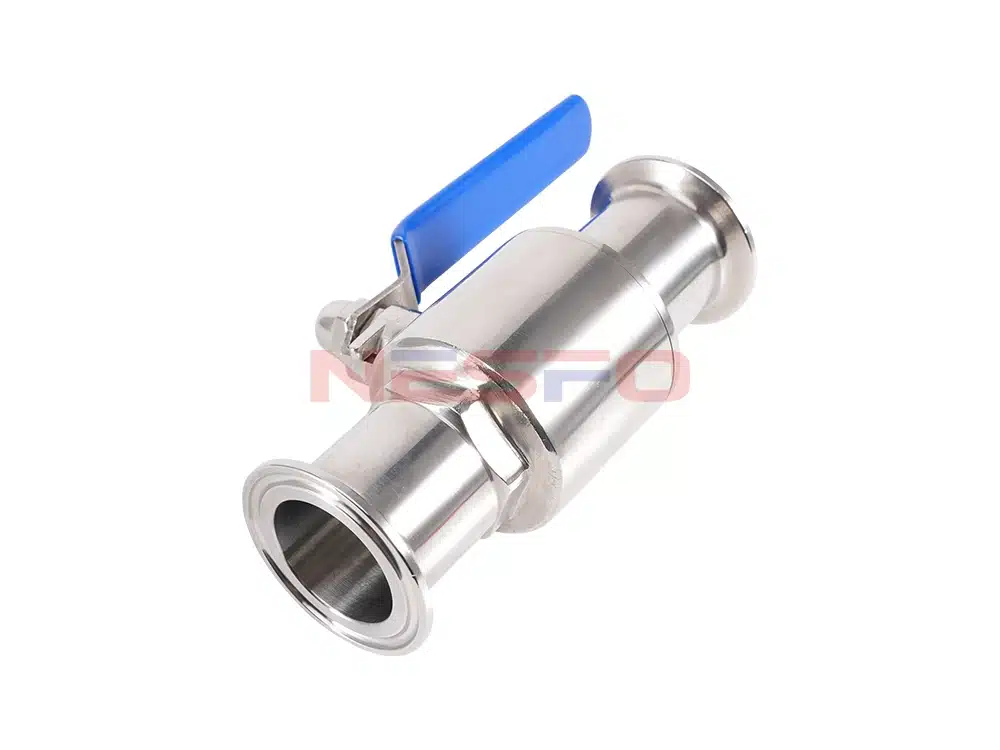

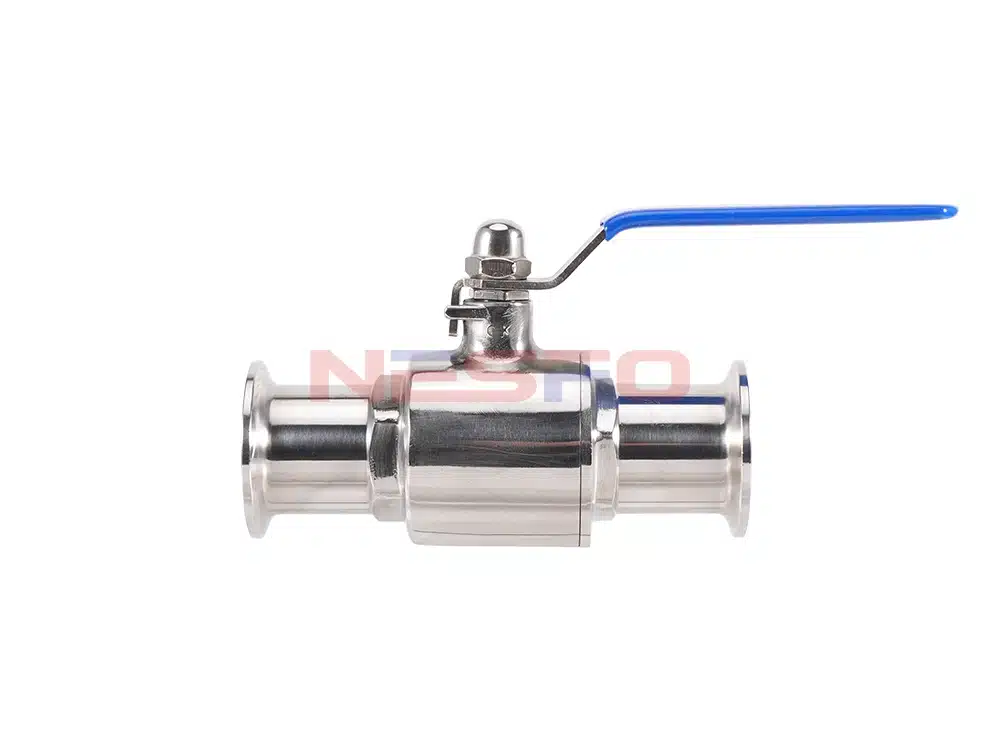

A válvula de esfera sanitária de liberação rápida Q81F-10P é um tipo de válvula de esfera amplamente utilizada nos setores alimentício, farmacêutico, químico e outros. Ela tem as características de estrutura simples, operação conveniente, boa vedação, etc. É um equipamento importante para garantir os requisitos sanitários da produção industrial.
Recursos do produto
- A conexão com grampo é fácil de desmontar e instalar e é adequada para condições de trabalho em que é necessária uma limpeza frequente.
- Fácil de instalar, pode ser instalado em qualquer direção e em qualquer parte da tubulação.
- Os canais no corpo da válvula são planos e lisos e podem transportar fluidos viscosos, pastas e partículas sólidas.
- Como o PTFE e outros materiais têm boa autolubrificação e a perda de atrito da esfera é pequena, a vida útil da válvula de esfera é longa.
Parâmetro do produto
Modelo do produto | Q81F-10P |
Material do corpo da válvula | Aço inoxidável 304 |
Pressão nominal | ≤1,0Mpa |
Mídia aplicável | Água, gás, óleo, etc. |
Temperatura aplicável | ≤120°C |

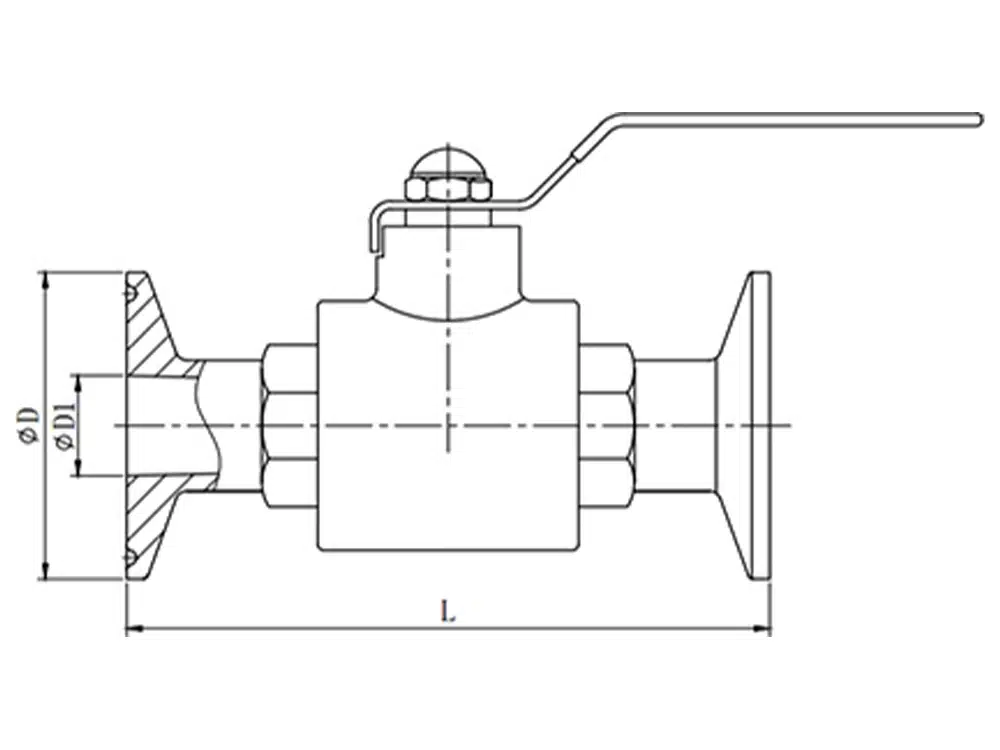

Referência do tamanho do produto
diâmetro externo | D | D1 | L |
φ19 | 50.5 | 16.5 | 105 |
φ25 | 50.5 | 22 | 117 |
φ32 | 50.5 | 28.5 | 124 |
φ38 | 50.5 | 35 | 140 |
φ45 | 64 | 41 | 150 |
φ51 | 64 | 47.5 | 158 |
φ57 | 77.5 | 52 | 165 |
φ63 | 77.5 | 58.2 | 176 |
φ76 | 91 | 72 | 200 |
φ89 | 106 | 84.8 | 240 |
φ102 | 119 | 98.3 | 260 |
φ108 | 119 | 129 | 270 |
