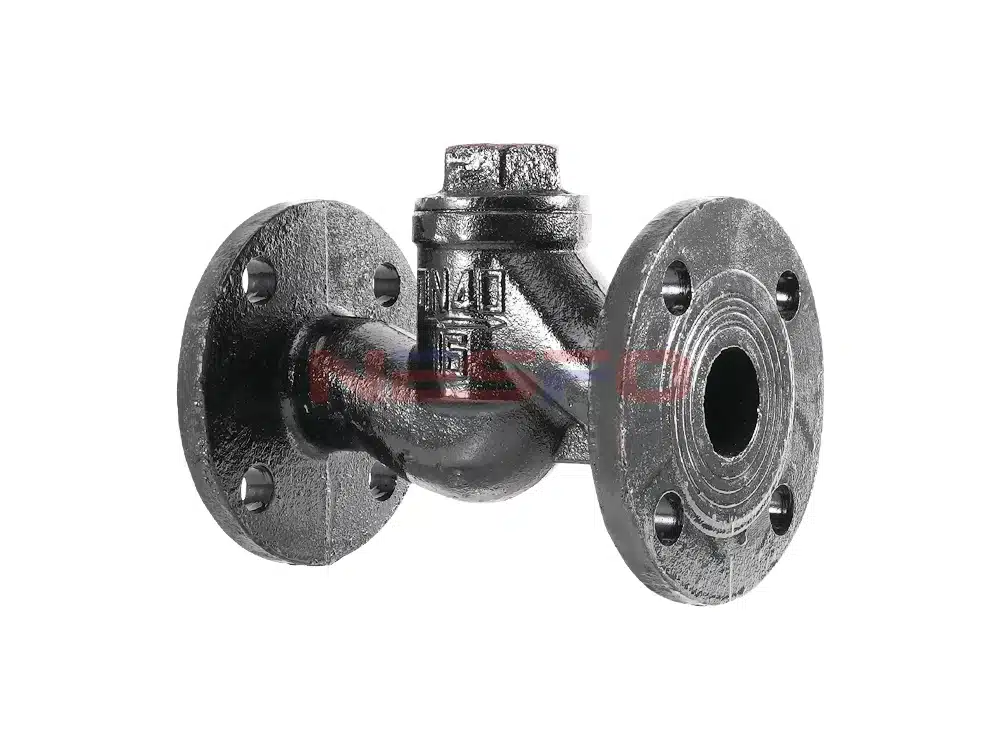

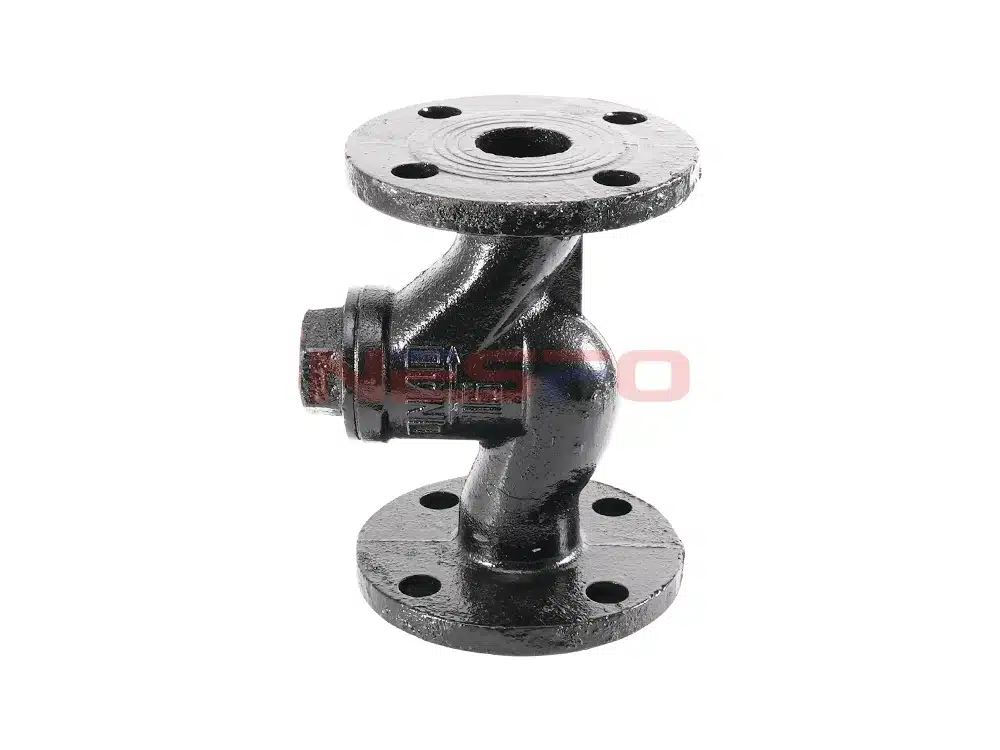

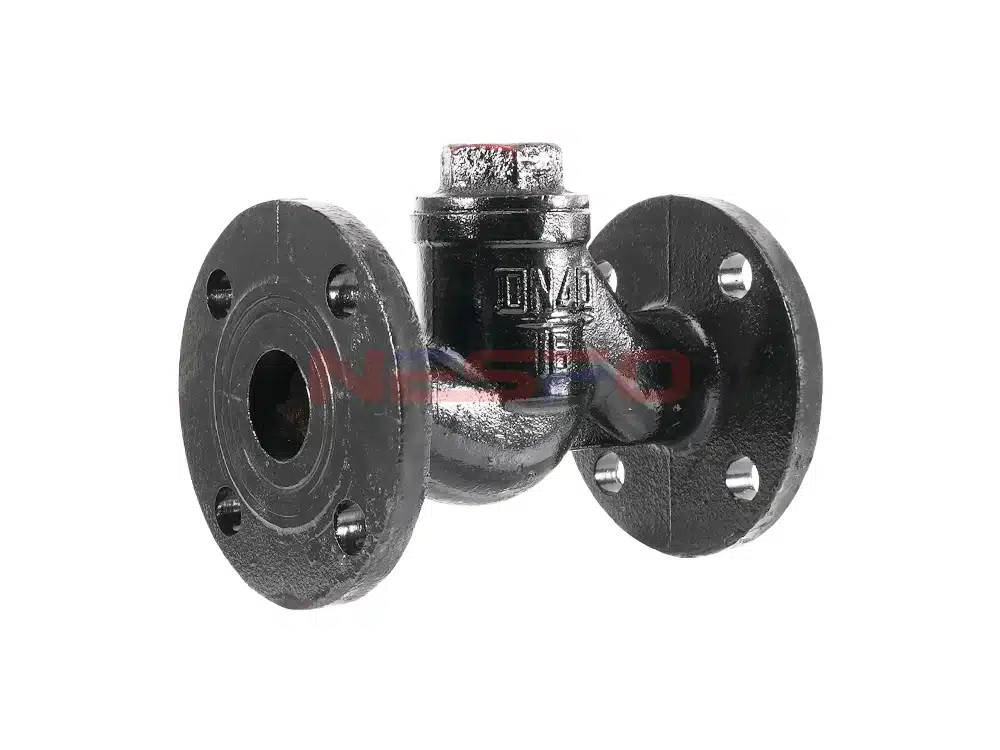

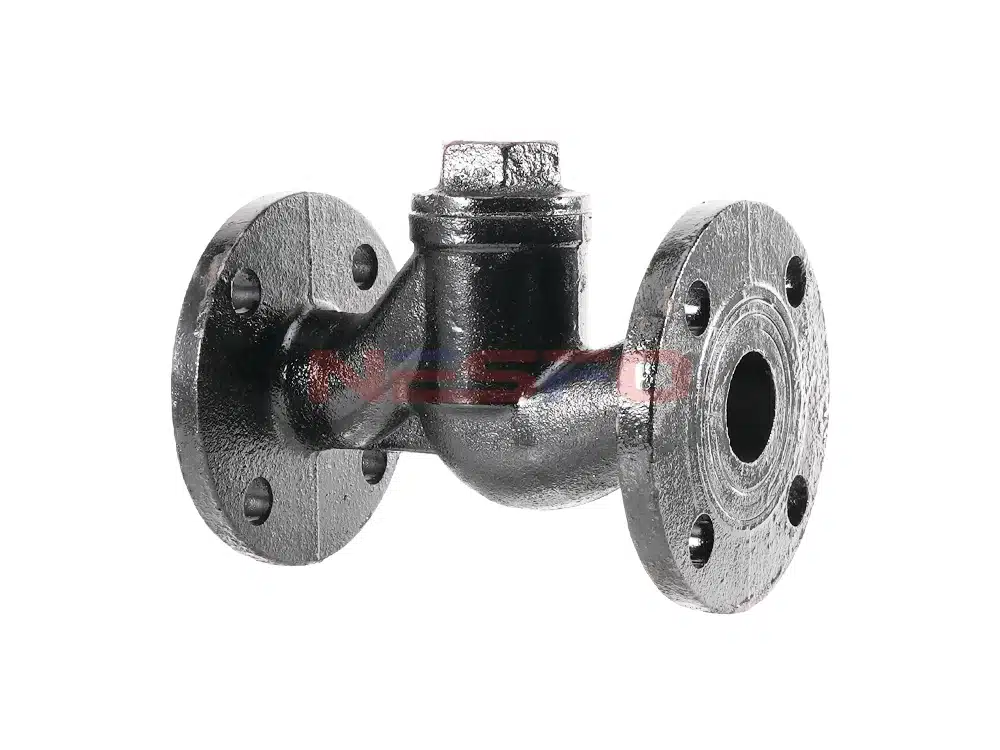

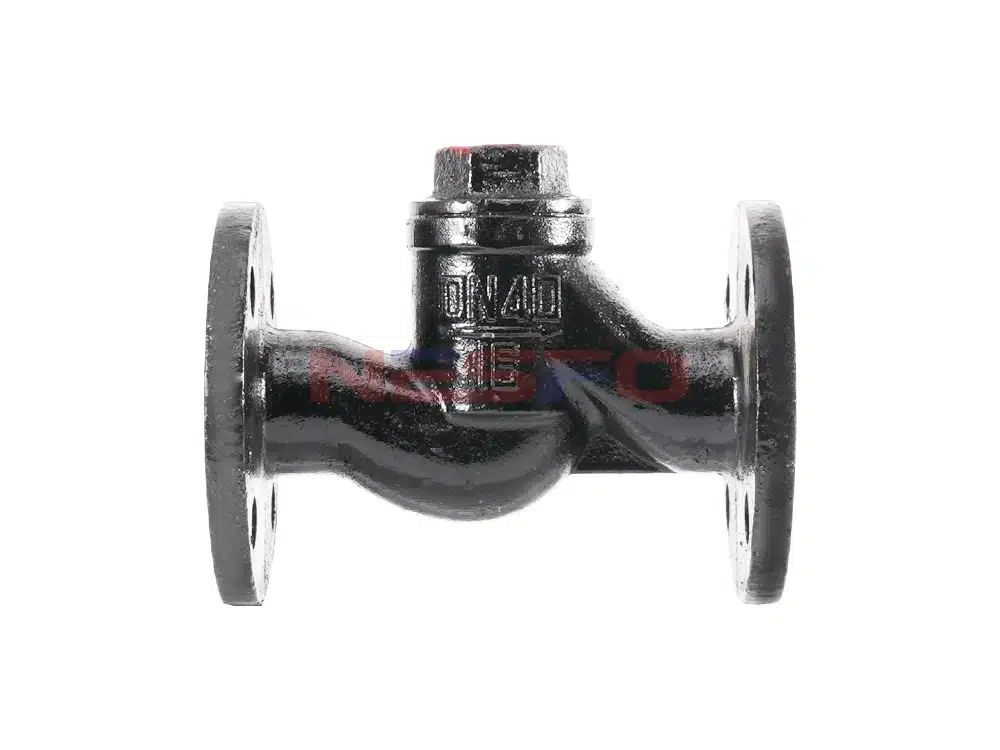

A válvula de retenção de elevação H41T-16, também conhecida como válvula de retenção, válvula de retenção, pertence à válvula automática, baseando-se no fluxo do próprio meio e abrindo e fechando automaticamente a aba da válvula, e sua principal função é evitar que o meio flua para trás. Adequada para temperatura de trabalho ≤ 120 ℃ em tubulações de água, gás e óleo.
Aplicativos do setor
Indústrias de gás e abastecimento de água, conservação de água e eletricidade, construção e energia, petroquímica, biofarmacêutica, impressão e tingimento de têxteis.
Parâmetro do produto
Modelo do produto | H41T-16 |
Material do corpo da válvula | ferro fundido cinzento |
Pressão nominal | ≤1,6Mpa |
Mídia aplicável | Água, gás, óleo, etc. |
Temperatura aplicável | ≤120°C |

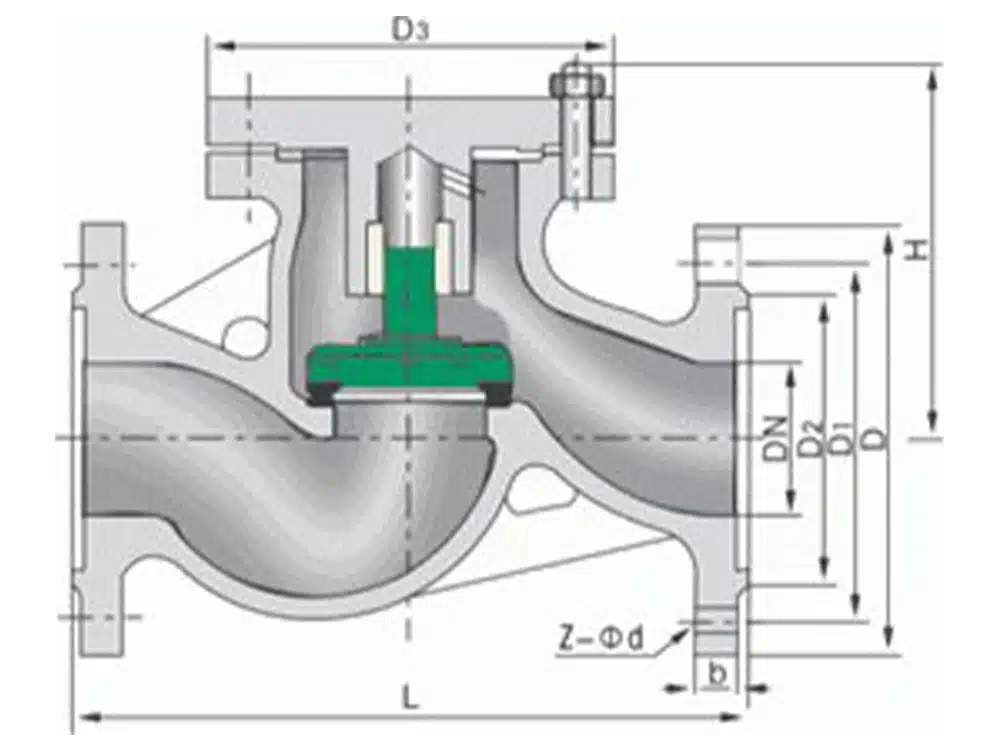

Referência do tamanho do produto
uma via pública | L | D | D1 | D2 | b-f | Z-φd | H |
DN25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 65 |
DN32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 84 |
DN40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 96 |
DN50 | 230 | 160 | 125 | 100 | 20-3 | 4-18 | 115 |
DN65 | 290 | 180 | 145 | 120 | 20-3 | 4-18 | 145 |
DN80 | 310 | 195 | 160 | 135 | 22-2 | 8-18 | 156 |
DN100 | 350 | 215 | 180 | 155 | 24-3 | 8-18 | 170 |
DN125 | 400 | 245 | 210 | 185 | 26-3 | 8-18 | 201 |
DN150 | 480 | 280 | 240 | 210 | 28-3 | 8-23 | 238 |
DN200 | 600 | 335 | 295 | 265 | 30-3 | 12-23 | 245 |
