O filtro tipo Y (filtro de água) pertence à série de filtros grossos de tubulação e também pode ser usado para filtragem de partículas grandes de gás ou de outros meios, instalado na tubulação para remover as impurezas sólidas maiores no fluido, de modo que as máquinas e os equipamentos (incluindo compressores, bombas etc.) e a instrumentação possam trabalhar e operar normalmente para estabilizar o processo. O filtro Y (filtro de água) tem as vantagens da produção simples, instalação e limpeza convenientes e grande capacidade de retenção de sujeira.
Parâmetro do produto
Modelo do produto | GL41H-16Q |
Material do corpo da válvula | ferro dúctil |
Pressão nominal | ≤1,6Mpa |
Mídia aplicável | água e assim por diante |
Temperatura aplicável | ≤80°C |

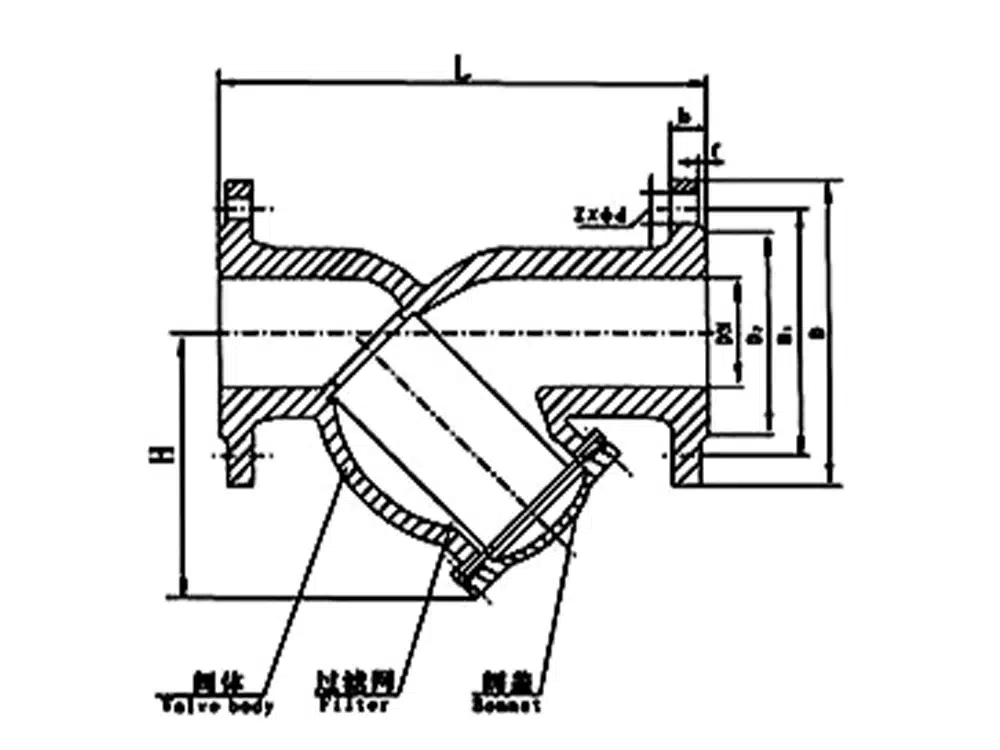

Referência do tamanho do produto
uma via pública | L | D | D1 | D2 | b-f | Z-φd | H |
DN40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 122 |
DN50 | 200 | 160 | 125 | 100 | 20-3 | 4-18 | 135 |
DN65 | 220 | 180 | 145 | 120 | 20-3 | 4-18 | 160 |
DN80 | 250 | 195 | 160 | 135 | 22-3 | 8-18 | 202 |
DN100 | 295 | 215 | 180 | 155 | 24-3 | 8-18 | 250 |
DN125 | 315 | 245 | 210 | 185 | 26-3 | 8-18 | 297 |
DN150 | 345 | 280 | 240 | 210 | 28-3 | 8-23 | 360 |
DN200 | 415 | 335 | 295 | 265 | 30-3 | 12-23 | 382 |
DN250 | 505 | 405 | 355 | 320 | 32-3 | 12-25 | 447 |
DN300 | 585 | 460 | 410 | 375 | 34-4 | 12-25 | 455 |
DN350 | 635 | 520 | 470 | 435 | 34-4 | 16-25 | 480 |
