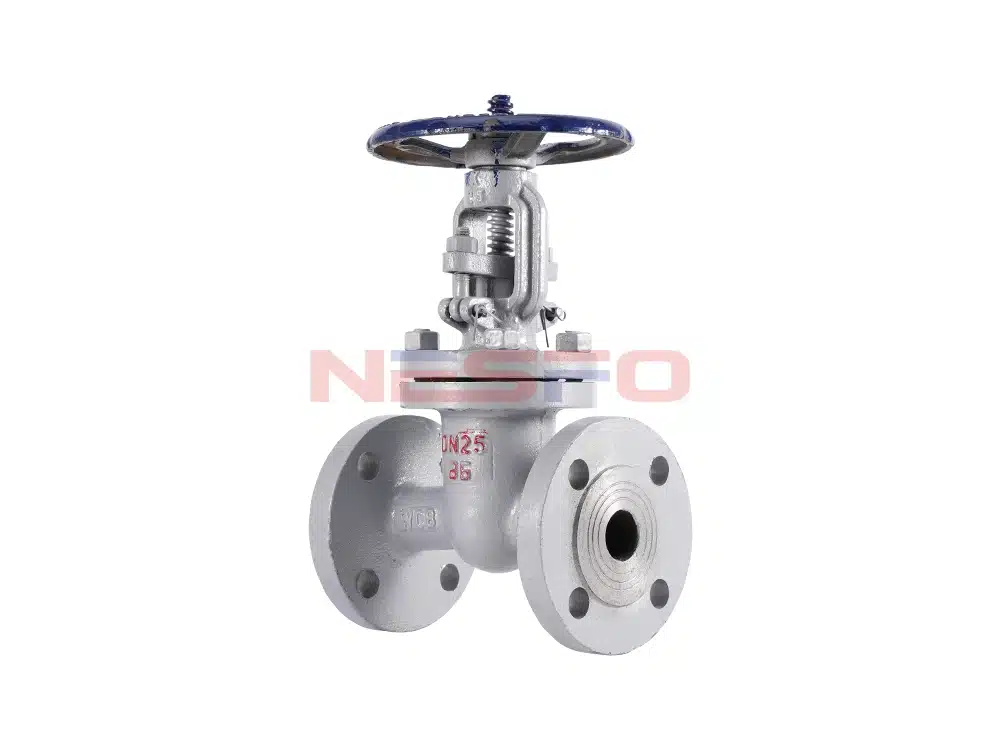

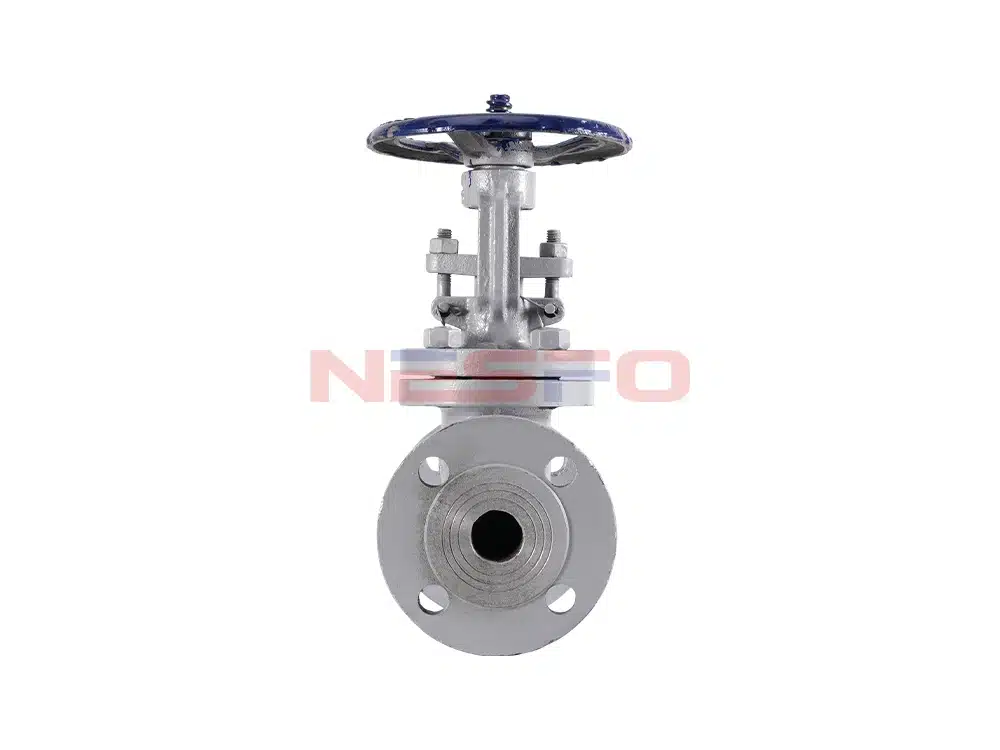

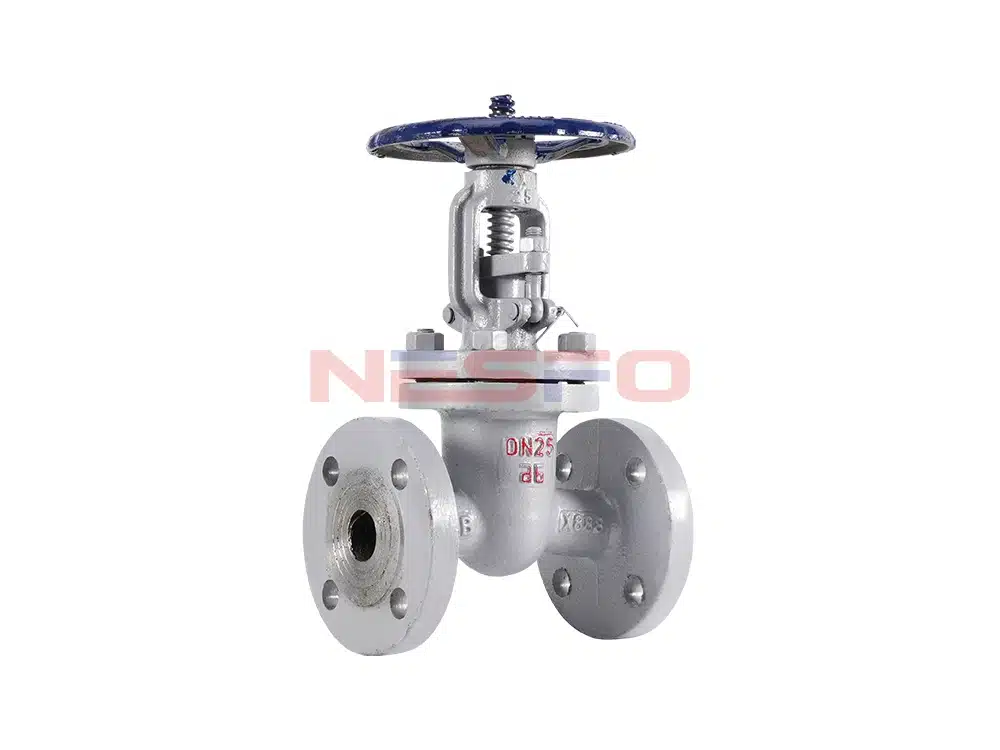

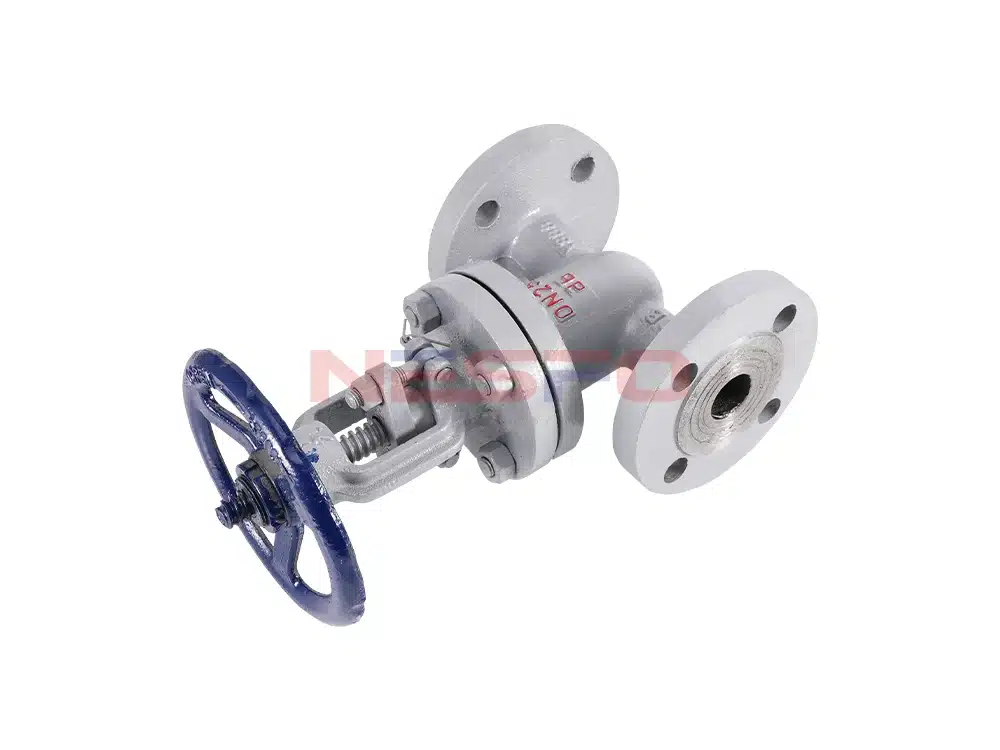

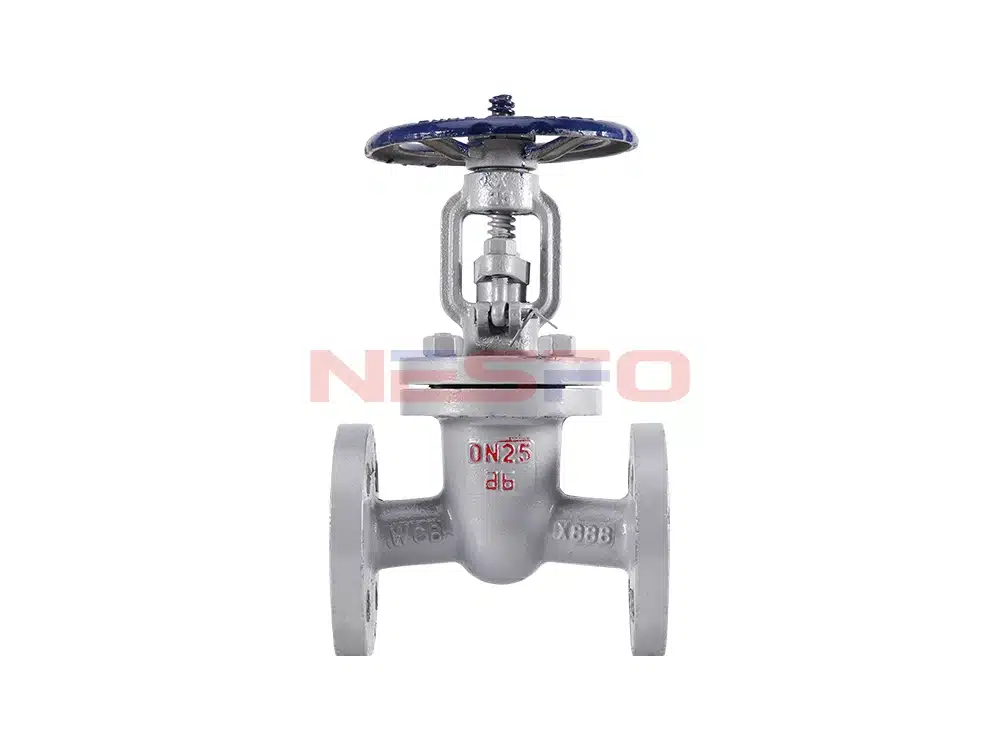

Z41H-16CVálvula de gaveta com flange de aço fundidoÉ uma das válvulas de abertura e fechamento mais comuns, usando o trabalho de subida e descida da comporta para conectar (totalmente aberta) e cortar (totalmente fechada) o meio fluido na tubulação. Esse tipo de válvulaportãoAmplamente utilizado em tubulações de água, esgoto, construção, petróleo, química, alimentos, medicina, têxtil, energia elétrica, transporte, metalurgia, sistemas de energia e outras tubulações corporais como regulador e interceptador.

Recursos do produto

  • A resistência do fluido é pequena, a superfície de vedação pelo meio da limpeza e da erosão é pequena (a altura da abertura da porta é alta).
  • A abertura é mais potente, o desempenho da vedação é bom, a direção do fluxo médio não é restrita, não perturba o fluxo, não diminui a pressão.
  • Forma simples, boa capacidade de fabricação e ampla gama de aplicações.

Parâmetro do produto

产品型号

Z41H-16C

阀体材质

铸钢

公称压力

≤1,6Mpa

适用介质

水、蒸汽、油品等

适用温度

≤250°C

Referência do tamanho do produto

通径

L

D

D1

D2

b

f

z-d

DN15

130

95

65

45

14

2

4-14

DN20

150

105

75

55

14

2

4-14

DN25

160

115

85

65

14

2

4-14

DN32

180

135

100

78

16

2

4-18

DN40

200

145

110

85

16

3

4-18

DN50

250

160

125

100

16

3

4-18

DN65

265

180

145

120

18

3

4-18

DN80

280

195

160

135

20

3

8-18

DN100

300

215

180

155

20

3

8-18

DN125

325

245

210

185

22

3

8-18

DN150

350

280

240

210

24

3

8-23

DN200

400

335

295

265

26

3

12-23

DN250

450

405

355

320

30

3

12-25

DN300

500

460

410

375

30

4

12-25

DN350

550

520

470

435

34

4

16-25

DN400

600

580

525

485

36

4

16-30

DN450

650

640

585

545

40

4

20-30

DN500

700

705

650

608

44

4

20-34
