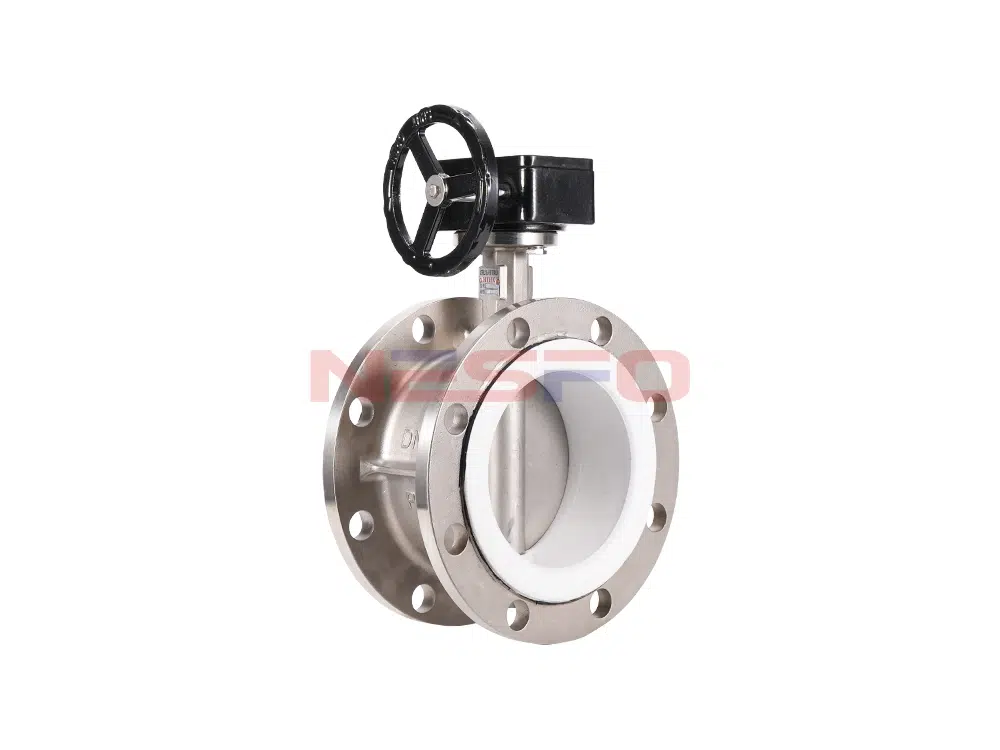

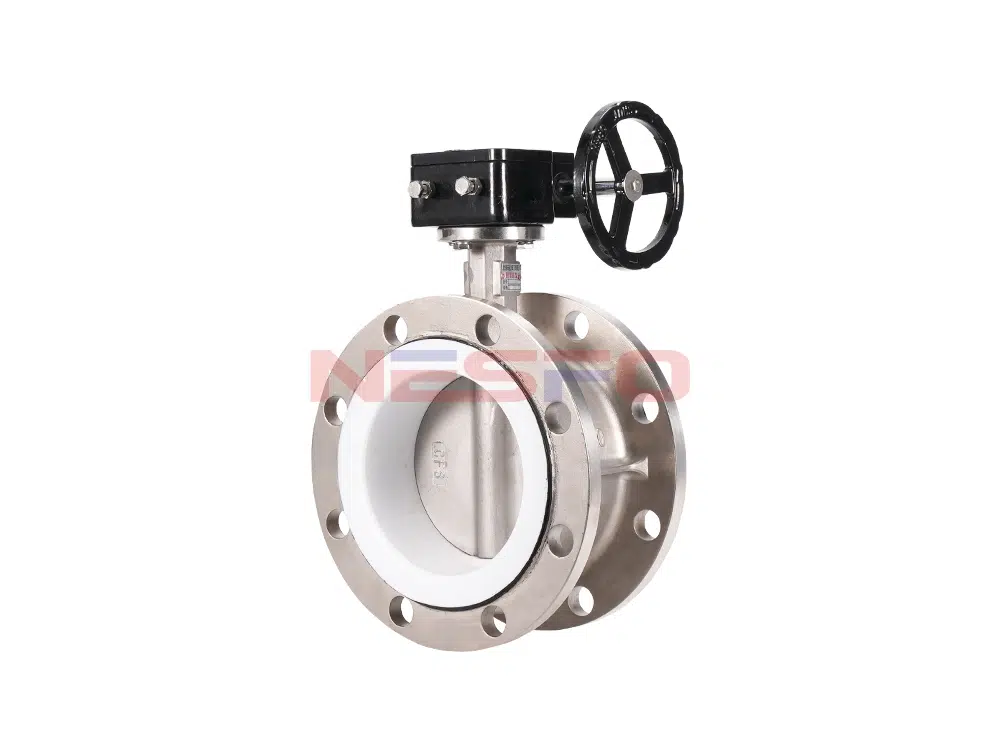

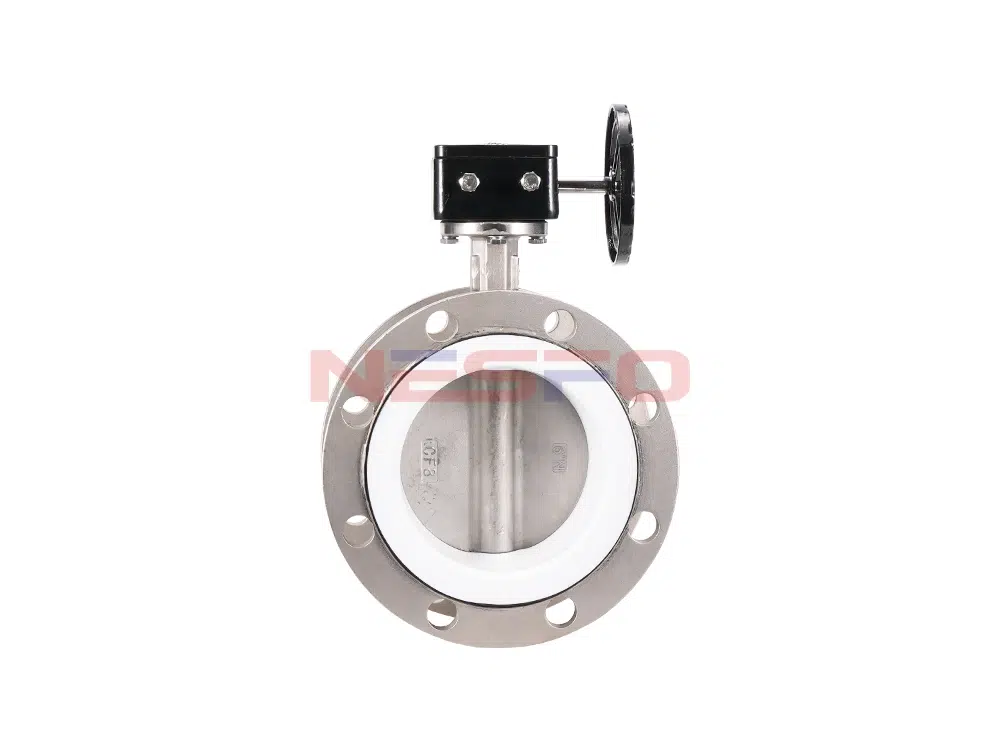

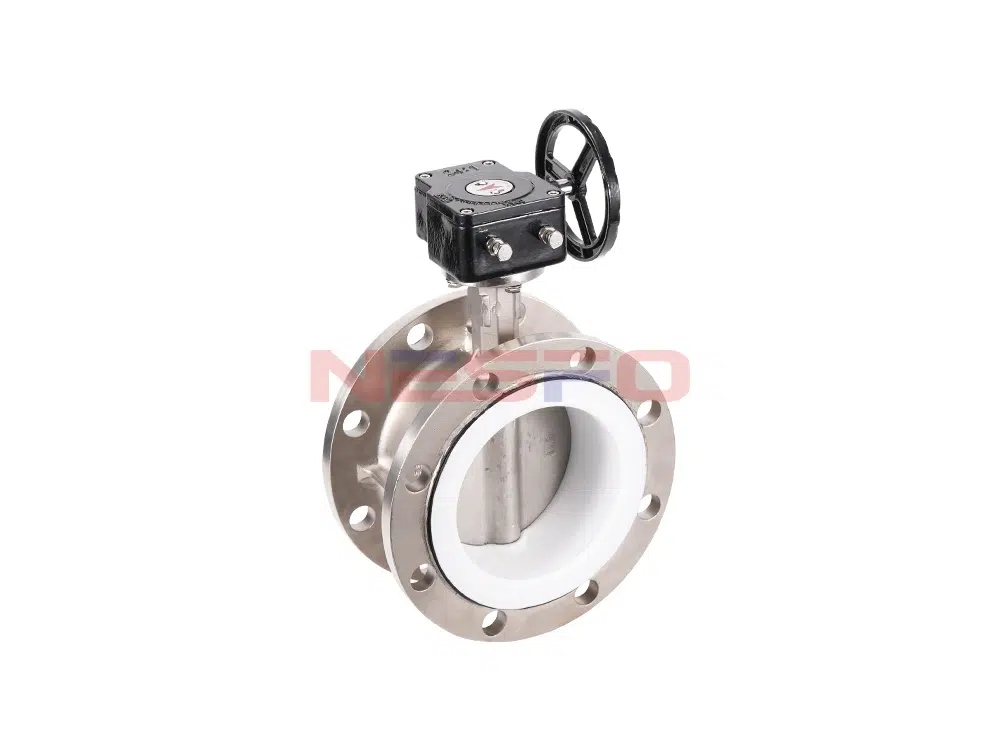

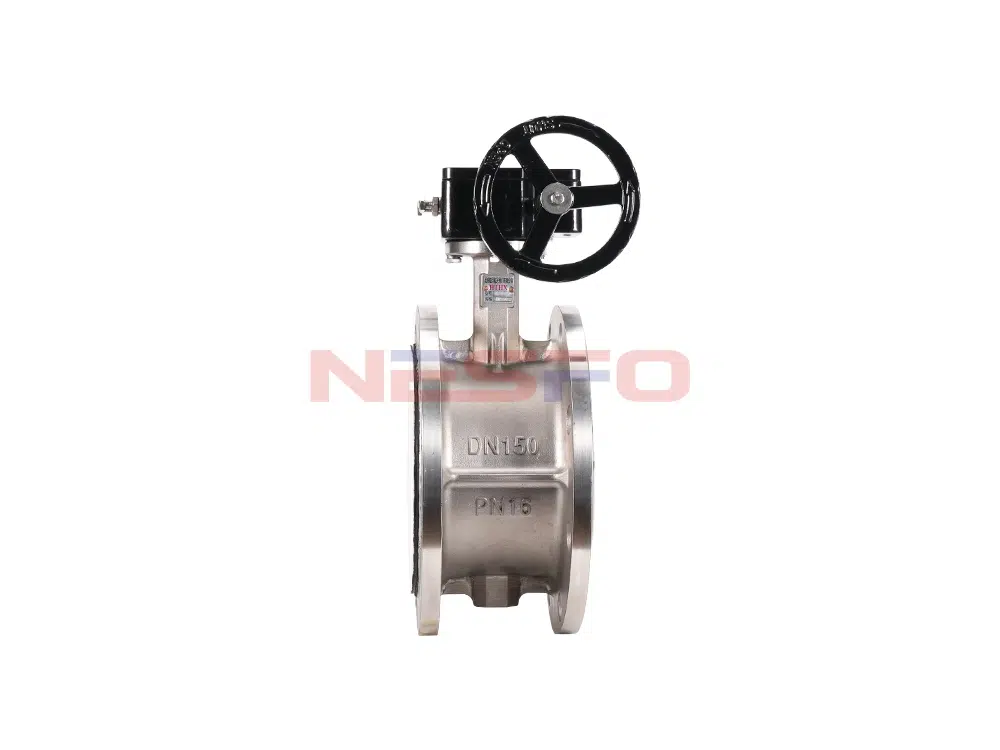

D341F-16P wormwielFlens vlinderklepGeschikt voor temperatuur ≤ 150 ℃, nominale druk ≤ 1.6MPa voedsel, geneeskunde, chemische industrie, aardolie, stroom, textiel, papier en andere watervoorziening en drainage, gaspijpleiding voor het regelen van het debiet en de interceptie van de rol van het medium.
Producteigenschappen
- Nieuw ontwerp, redelijk, speciale structuur, licht gewicht, snel openen en sluiten.
- Klein bedieningskoppel, eenvoudig te bedienen, arbeidsbesparend en behendig.
- Kan in elke positie worden geïnstalleerd, eenvoudig onderhoud.
- Afdichtingen zijn vervangbaar en afdichtingsprestaties worden in beide richtingen bereikt.
- Het afdichtingsmateriaal is bestand tegen veroudering, zwakke corrosie en lange levensduur.
Product Parameter
产品型号 | D341F-16P |
阀体材质 | 304不锈钢 |
阀板材质 | 304不锈钢 |
衬胶材质 | PTFE polytetrafluorethyleen |
公称压力 | ≤1,6Mpa |
适用介质 | 水、气、油品等 |
适用温度 | ≤150°C |
Product Maat Referentie
DN | L | D | D1 | D2 | b | f | z-d |
40 | 106 | 145 | 110 | 85 | 16 | 3 | 4-18 |
50 | 108 | 160 | 125 | 100 | 16 | 3 | 4-18 |
65 | 112 | 180 | 145 | 120 | 18 | 3 | 4-18 |
80 | 114 | 195 | 160 | 135 | 20 | 3 | 8-18 |
100 | 127 | 215 | 180 | 155 | 20 | 3 | 8-18 |
125 | 140 | 245 | 210 | 185 | 22 | 3 | 8-18 |
150 | 140 | 280 | 240 | 210 | 24 | 3 | 8-23 |
200 | 152 | 335 | 295 | 265 | 26 | 3 | 12-23 |
250 | 165 | 405 | 355 | 320 | 30 | 3 | 12-25 |
300 | 178 | 460 | 410 | 375 | 30 | 4 | 12-25 |
350 | 190 | 520 | 470 | 435 | 34 | 4 | 16-25 |
400 | 216 | 580 | 525 | 485 | 36 | 4 | 16-30 |
450 | 222 | 640 | 585 | 545 | 40 | 4 | 20-30 |
500 | 229 | 705 | 650 | 608 | 44 | 4 | 20-34 |
600 | 267 | 840 | 770 | 718 | 48 | 5 | 20-41 |
700 | 292 | 910 | 840 | 788 | 50 | 5 | 24-41 |
800 | 318 | 1020 | 950 | 898 | 52 | 5 | 24-41 |
900 | 330 | 1120 | 1050 | 998 | 54 | 5 | 28-41 |
1000 | 410 | 1255 | 1170 | 1110 | 56 | 5 | 28-48 |
