A28H-16Veerbelaste veiligheidsklepHet is geschikt voor de apparatuur of pijpleiding van lucht, stoom, water en andere media met werktemperatuur ≤200℃, als een apparaat voor overdrukbeveiliging.

Structuur en werkingsprincipe

  • Deze klep bestaat uit een klephuis, klepzitting, klepsteel, klepklep, veer en andere onderdelen.
  • Deze klep wanneer niet werkend of niet bereikt de gespecificeerde werkdruk, zich beroepend op de druk van de lente zal klep strak gedrukt op de klepzetel houden het verzegeld, wanneer de werkdruk de gespecificeerde werkdruk overschrijdt, de klepklep automatisch opent om het middel uit te sluiten, zodat de druk niet blijft toenemen, om de veiligheid van gebruik te verzekeren.

Product Parameter

产品型号

A28H-16

阀体材质

铸铁

公称压力

≤1,6Mpa

适用介质

空气、蒸汽、水等

适用温度

≤200°C

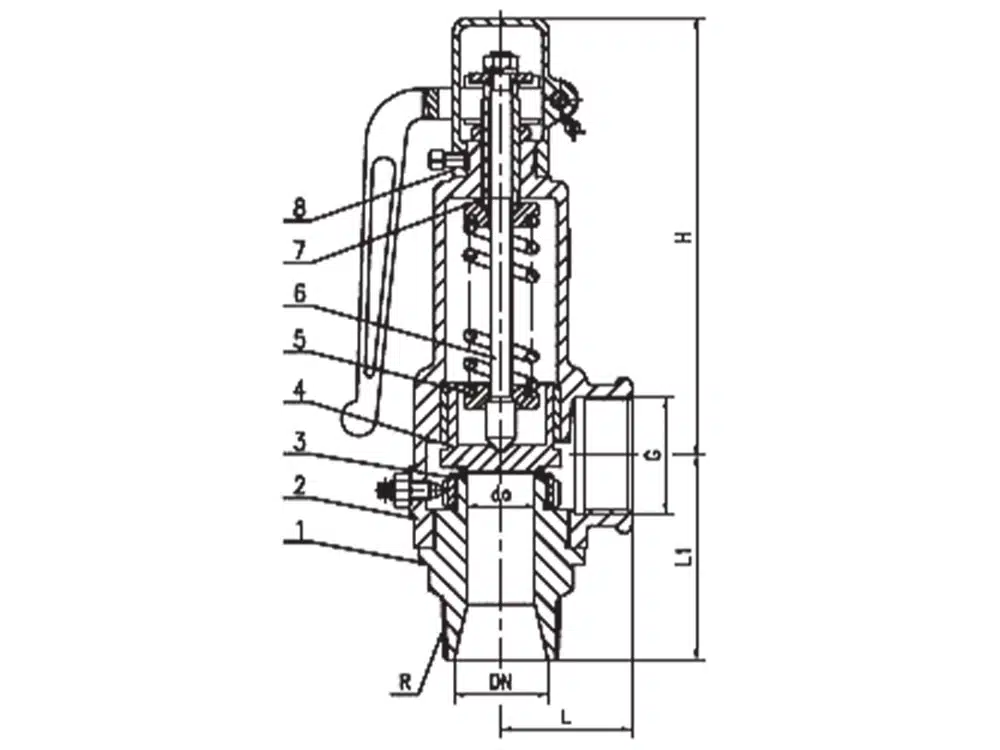

Product Maat Referentie

通径

doen

R

L

L1

G

≈H

DN15

10

1/2

37

65

3/4

196

DN20

12

3/4

40

70

1

215

DN25

15

1

45

79

1-1/4

233

DN32

20

1-1/4

60

90

1-1/2

304

DN40

25

1-1/2

67

105

2

325

DN50

32

2

76

115

2-1/2

346

DN65

40

2-1/2

110

145

3

372
