304 roestvrijstalen pneumatische driedelige kogelkraan Q611F-16P

Q611FPneumatische driedelige kogelkraan(gebruikt in een nominale uitdrukking)kogelkleppenDe kleine grootte, is samengesteld uit drie delen van klepshell, door vier langere bouten van beide einden van het midden van het kleplichaam en de bal en wordt. Zijn voordeel is dat wanneer het onderhoud en de demontage zonder het demonteren van de pijpleidingsdraden, maar direct de vier bouten demonteren, het middendeel van het kleplichaam kunnen worden verwijderd. Het heeft etc. de eigenschappen van redelijke structuur, mooie modellering, het gemakkelijke openen en sluiten, het betrouwbare verzegelen. De pneumatische driedelige kogelklep is geschikt voor werkdruk PN16, werktemperatuur ≤ 120 ℃ van diverse pijpleidingen, gebruikt om het medium in de pijpleiding af te snijden of aan te sluiten. Selectie van verschillende materialen kan worden toegepast op water, stoom, olie, salpeterzuur, azijnzuur, ammoniak pekel, neutraal water en andere media.

Werkingsprincipe

Pneumatische driedelige kogelkleppen sturen de rotatie van het kogellichaam aan via de 90° rotatie van de pneumatische actuator om de circulatie en blokkering van het medium te bereiken. De directe verbinding tussen de actuator en het kleplichaam vermindert de kans op storingen en is geschikt voor lichte industriële machines met een klein volume en smalle ruimte. De klepsteel maakt gebruik van de neerwaartse laadstructuur met omgekeerde afdichtingen Wanneer de klepholte abnormaal onder druk staat, zal de klepsteel niet worden geschokt. Er kan een 90°-schakelaarpositioneringsmechanisme worden ingesteld en vergrendelingen kunnen naar behoefte worden toegevoegd om verkeerde bediening te voorkomen.

Product Parameter

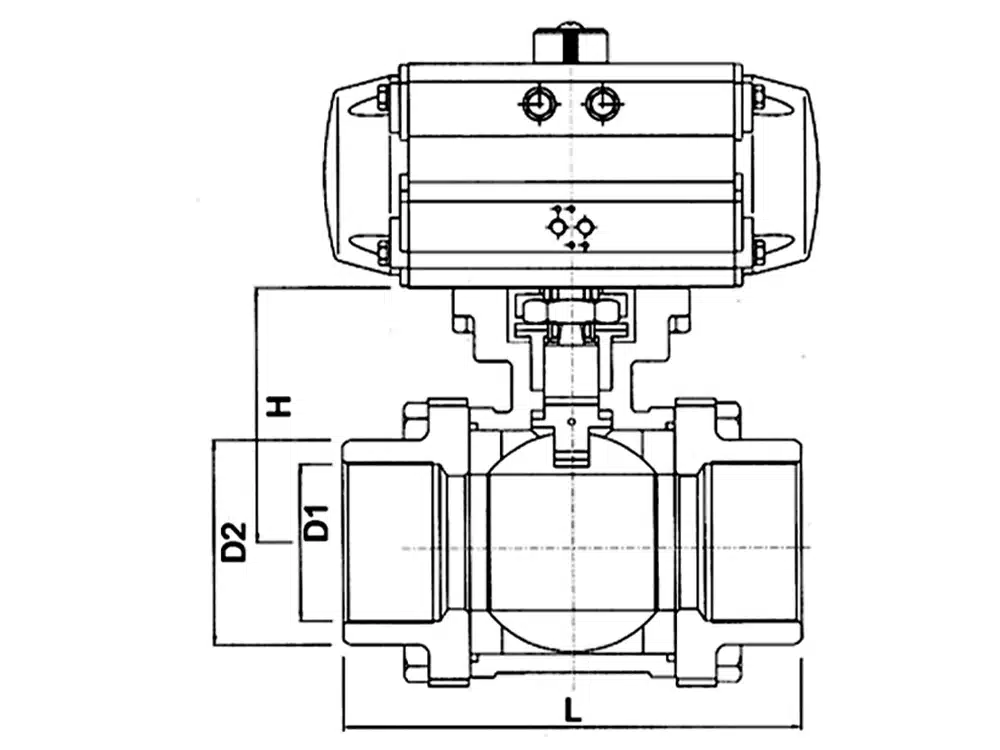

Product Maat Referentie
