공압 플랜지 볼 밸브어트리뷰션플랜지 볼 밸브밸브 본체와 AT 공압 액추에이터가 결합되어 일치하는 공압 액세서리가 지능형 제어를 달성하고 파이프 라인을 빠르게 열거 나 닫을 수 있으며 파이프 라인 네트워크를 효과적으로 제어하고 원격으로 관리 할 수 있습니다. 시리즈공압 볼 밸브그것은 작은 유체 저항, 간단한 구조, 작은 부피, 가벼운 무게, 단단하고 신뢰할 수 있으며 작동하기 쉽고, 빠르게 열고 닫고, 쉬운 유지 보수 등의 특징을 가지고 있습니다. 주로 파이프 라인에서 매체를 차단하거나 연결하는 데 사용되며 유체 조절 및 제어에도 사용할 수 있습니다. 물, 증기, 오일, 산성 및 알칼리성 매체 및 기타 매체에 적합합니다.
제품 매개변수
产品型号 | Q641F-16C |
阀体材质 | 铸钢 |
气缸材质 | 铝合金 |
气缸类型 | AT 더블 액팅 |
公称压力 | ≤1.6Mpa |
适用介质 | 水、蒸汽、油品等 |
适用温度 | ≤150°C |

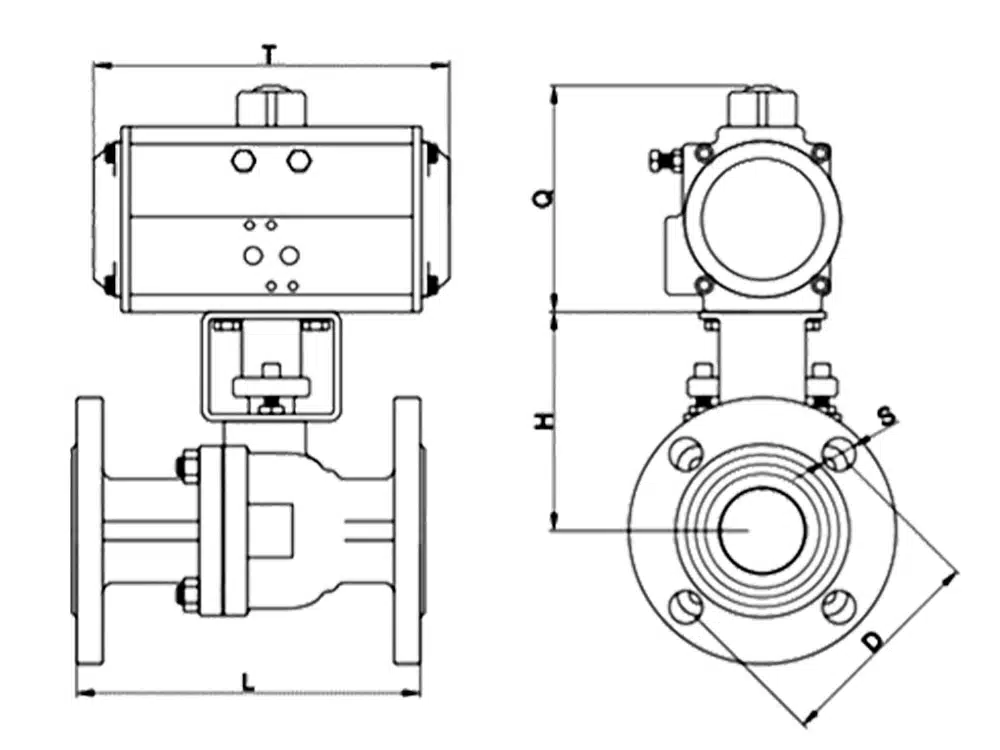

제품 크기 참조
通径 | L | T | D | H | Q | S |
DN15 | 130 | 147 | 65 | 106 | 98 | 4-14 |
DN20 | 140 | 147 | 75 | 111 | 98 | 4-14 |
DN25 | 150 | 170 | 85 | 122 | 116 | 4-14 |
DN32 | 165 | 184 | 100 | 129 | 128 | 4-18 |
DN40 | 180 | 211 | 110 | 138 | 136 | 4-18 |
DN50 | 200 | 211 | 125 | 154 | 136 | 4-18 |
DN65 | 220 | 265 | 145 | 164 | 146 | 4-18 |
DN80 | 250 | 275 | 160 | 193 | 153 | 8-18 |
DN100 | 280 | 305 | 180 | 203 | 175 | 8-18 |
DN125 | 320 | 390 | 210 | 233 | 192 | 8-18 |
DN150 | 360 | 458 | 240 | 251 | 217 | 8-22 |
DN200 | 400 | 525 | 295 | 322 | 260 | 12-22 |
