空気式クランプバタフライバルブそれはパイプラインによって好まれる慣習的な蝶弁であり、簡単な構造、小さい流れの抵抗の係数、流れの特徴はまっすぐになりがちで、残骸を保たない。そして軽量、取付けること容易運転トルクの利点は小さい。空気式バタフライバルブ媒体を切断し、媒体の流れを調整するために使用することができます。排水、下水、食品、暖房、ガス、船舶、水力発電、冶金、エネルギーシステム、繊維などの産業で広く使用されています。
製品の特徴
- 小巧轻便，容易拆装及维修，并可在任意位置安装。
- 结构简单、紧凑，操作扭矩小，90°回转开启迅速。
- 流量特性趋直线，调节性能好。
- 蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。
- 蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命。
- 密封件可更换，且密封可靠达到双向密封。
製品パラメーター
产品型号 | D671F-16Q |
阀体材质 | 球墨铸铁 |
阀板材质 | 球墨铸铁/304不锈钢 |
衬胶材质 | PTFE ポリテトラフルオロエチレン |
气缸材质 | 铝合金 |
气缸类型 | AT複動 |
公称压力 | ≤1.6Mpa |
适用介质 | 水、气、油品等 |
适用温度 | ≤150°C |

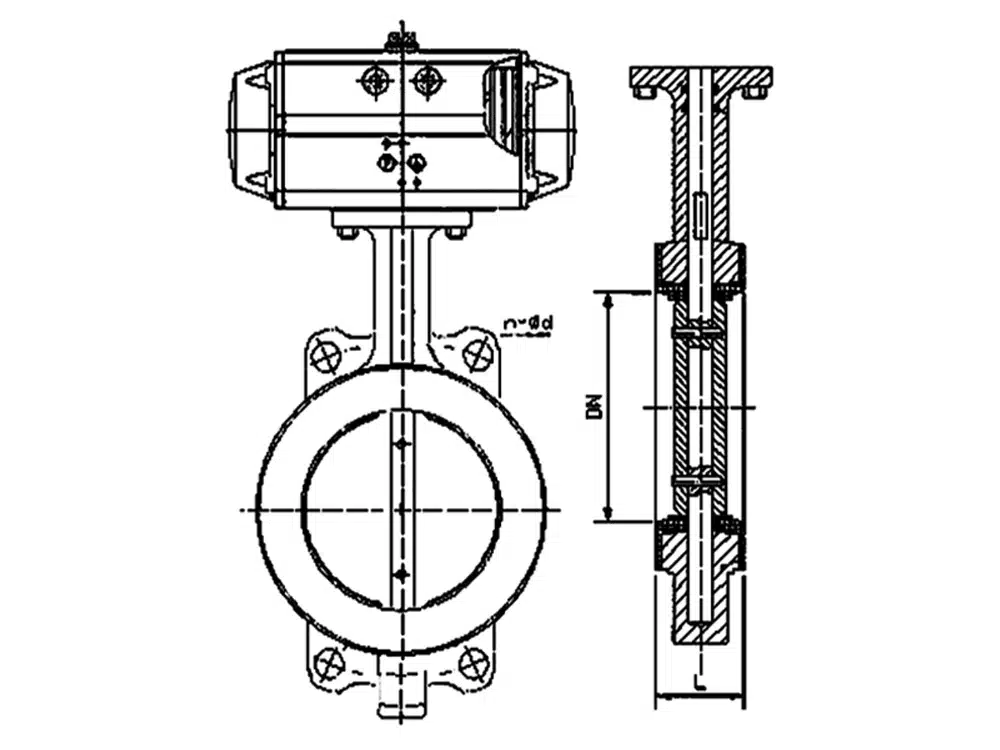

製品サイズ参照
通径 | L | H | H0 | A | B | D0 | n-d |
DN50 | 42 | 63 | 315 | 180 | 65 | 125 | 4-23 |
DN65 | 44.7 | 70 | 330 | 180 | 65 | 145 | 4-26.5 |
DN80 | 45.2 | 83 | 390 | 245 | 72 | 160 | 8-18 |
DN100 | 52.1 | 105 | 431 | 240 | 72 | 180 | 4-24.5 |
DN125 | 54.4 | 115 | 455 | 240 | 72 | 210 | 4-23 |
DN150 | 55.8 | 137 | 626 | 350 | 93 | 240 | 4-25 |
DN200 | 60.6 | 164 | 720 | 350 | 93 | 295 | 4-25 |
DN250 | 65.6 | 206 | 800 | 550 | 350 | 355 | 4-29 |
DN300 | 76.9 | 230 | 860 | 600 | 350 | 410 | 4-29 |
DN350 | 76.5 | 248 | 883 | 600 | 350 | 470 | 4-30 |
DN400 | 86.5 | 289 | 972 | 600 | 350 | 525 | 4-30 |
DN450 | 105.6 | 320 | 1043 | 750 | 380 | 585 | 4-30 |
DN500 | 131.8 | 343 | 1098 | 750 | 380 | 650 | 4-33 |
