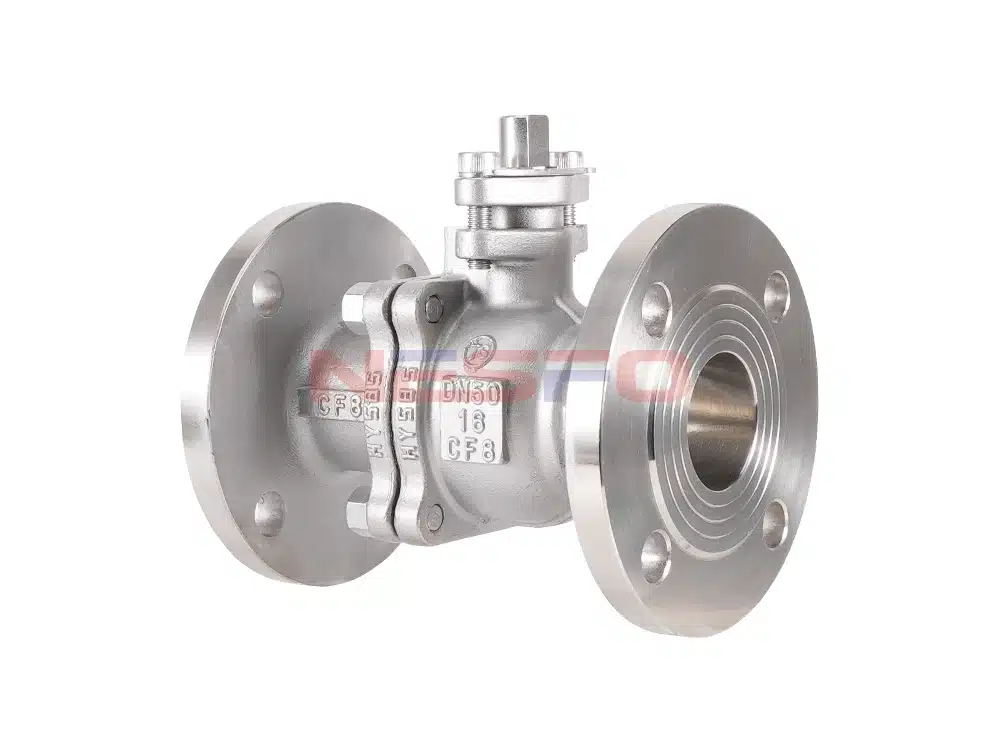

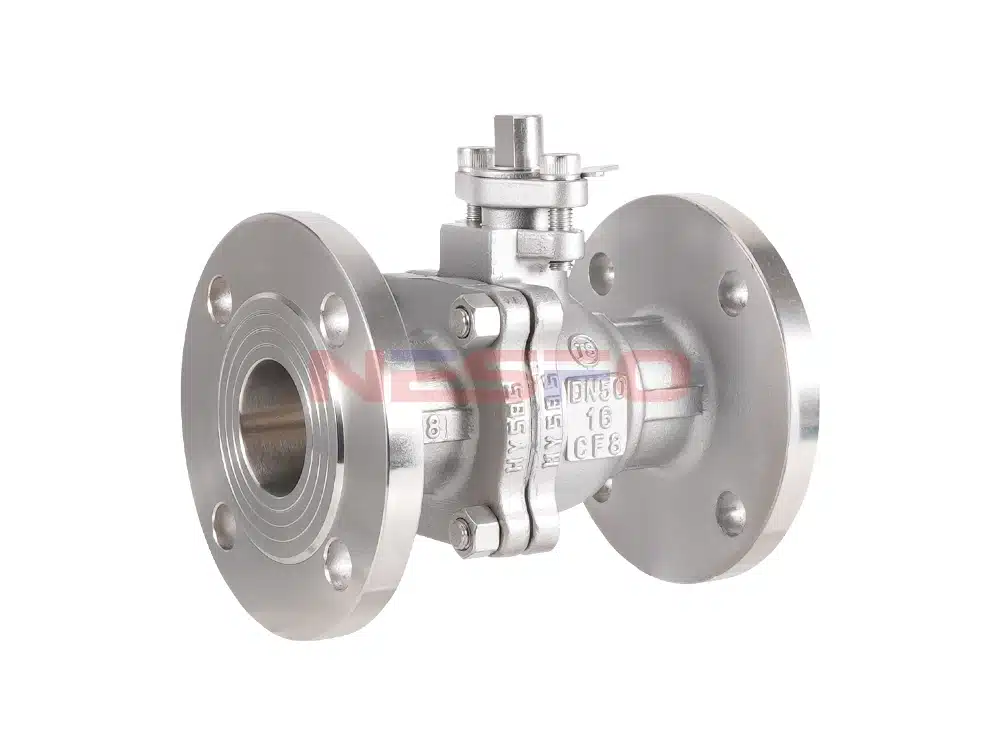

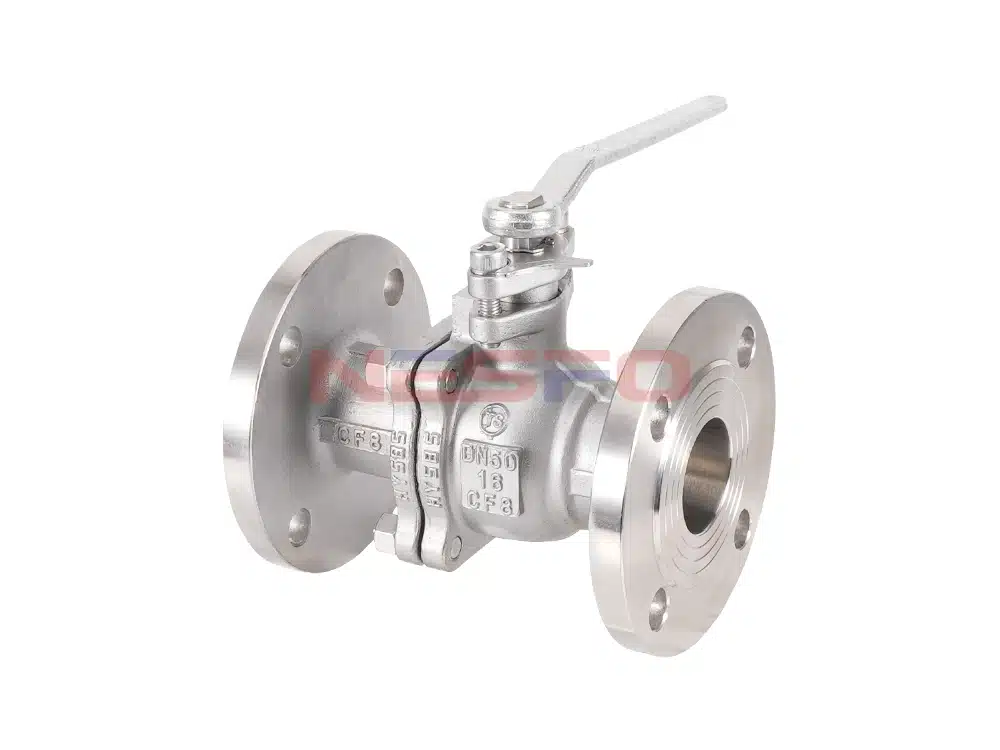

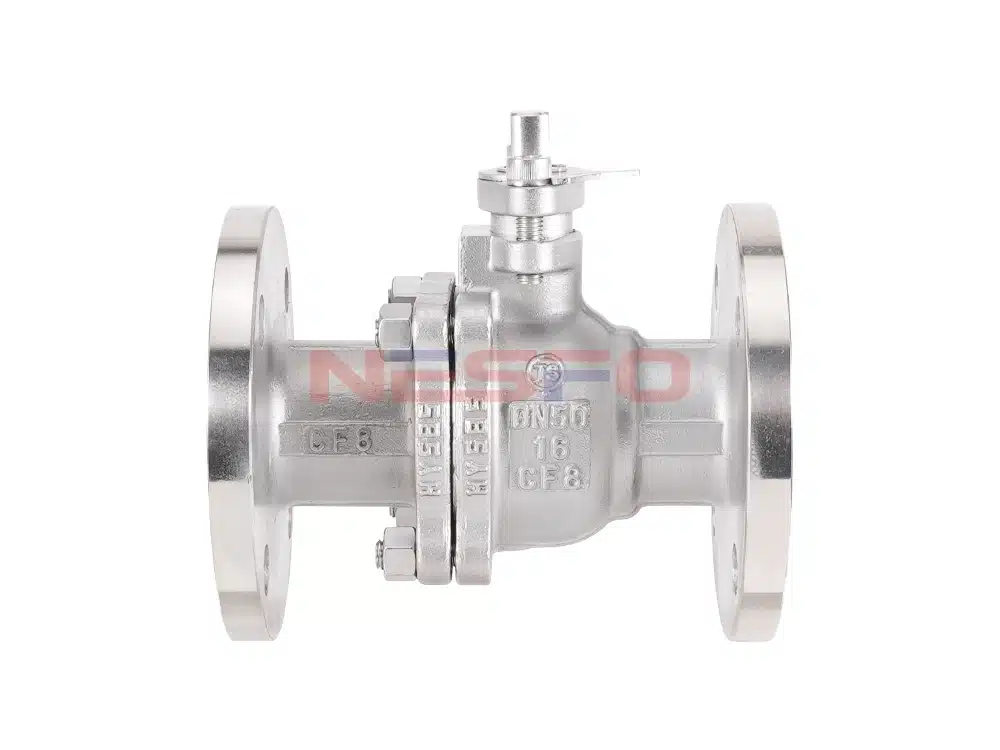

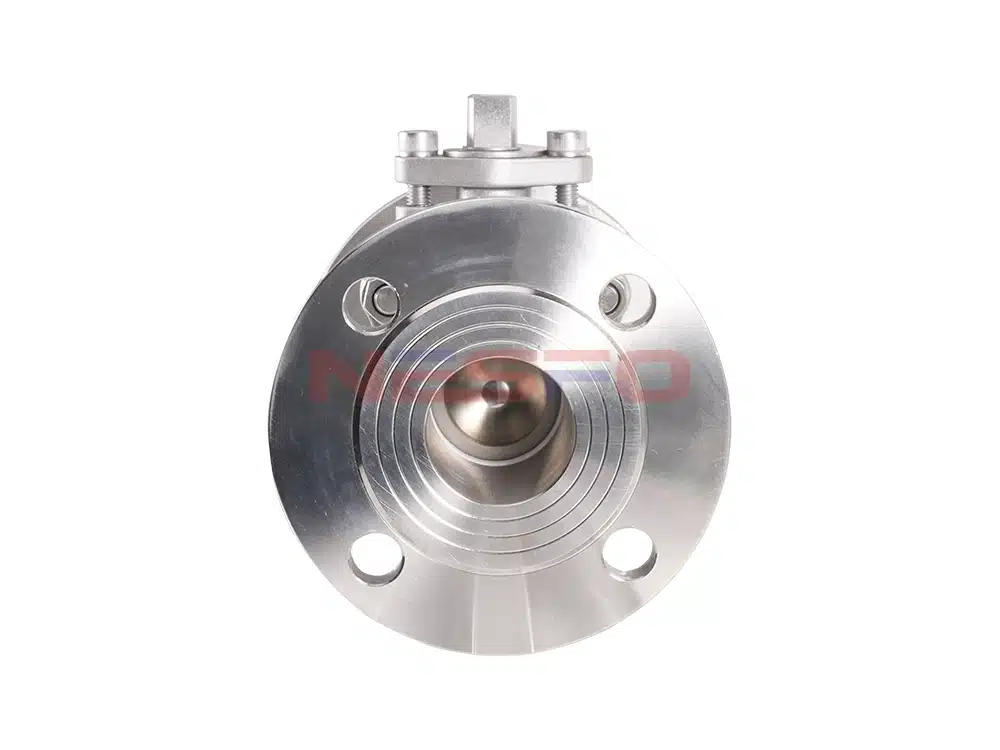

Q41F-16Pステンレス鋼フランジ付きボールバルブ主にパイプラインの媒体を遮断または接続するために使用されますが、流体の調節および制御に使用することもできます。水、蒸気、オイル、硝酸、酢酸、酸化媒体、尿素および他の多くの媒体のために適した。広く製紙、石油化学、化学、冶金、電力、環境保護、石油、軽工業、オートメーション制御システムの他の産業分野で使用されます。
产品特性
- 在各种阀门中，ボールバルブ流れの抵抗は小さく、完全な穴の球弁は、球チャネル、弁ボディチャネルおよび接続管の直径等しく、直径に、媒体ほとんど損失を通って流れることができる開く。
製品パラメーター
产品型号 | Q41F-16P |
阀体材质 | 304不锈钢 |
公称压力 | ≤1.6Mpa |
适用介质 | 水、蒸汽、油品 |
适用温度 | ≤150°C |
製品サイズ参照
通径 | L | D | K | d | C | f | エヌエックスエル |
DN15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 |
DN20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 |
DN25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 |
DN32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 |
DN40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 |
DN50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 |
DN65 | 220 | 180 | 145 | 120 | 18 | 3 | 4-18 |
DN80 | 250 | 195 | 160 | 135 | 20 | 3 | 8-18 |
DN100 | 280 | 215 | 180 | 155 | 20 | 3 | 8-18 |
DN125 | 320 | 245 | 210 | 185 | 22 | 3 | 8-18 |
DN150 | 360 | 285 | 240 | 210 | 24 | 3 | 8-23 |
DN200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-23 |
DN250 | 450 | 405 | 355 | 320 | 30 | 3 | 12-23 |
