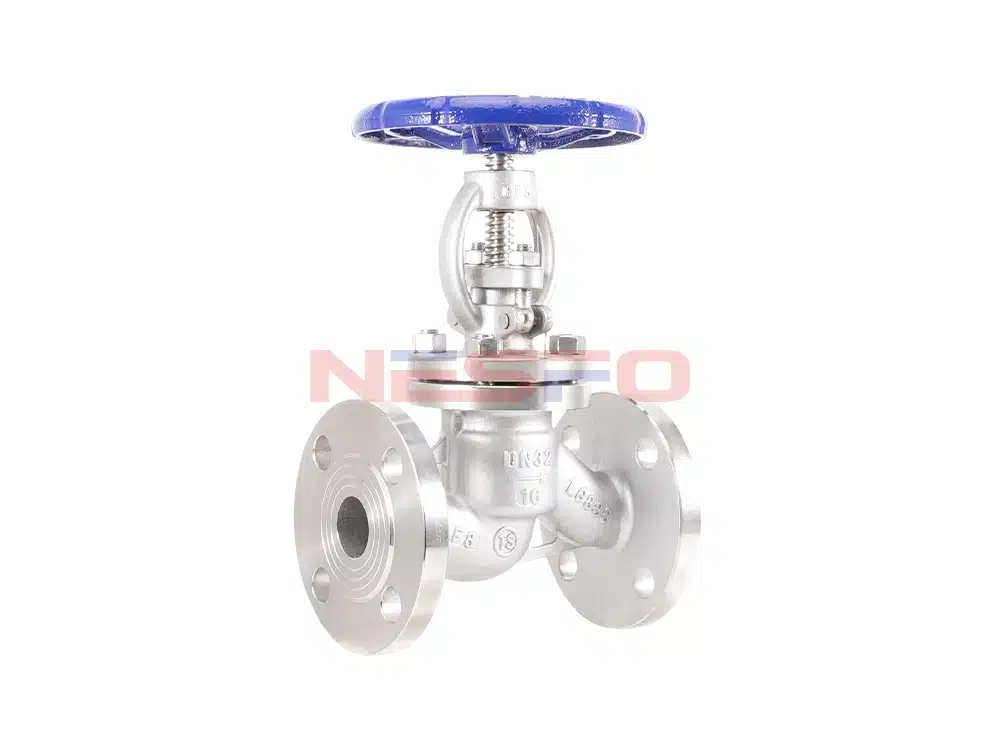

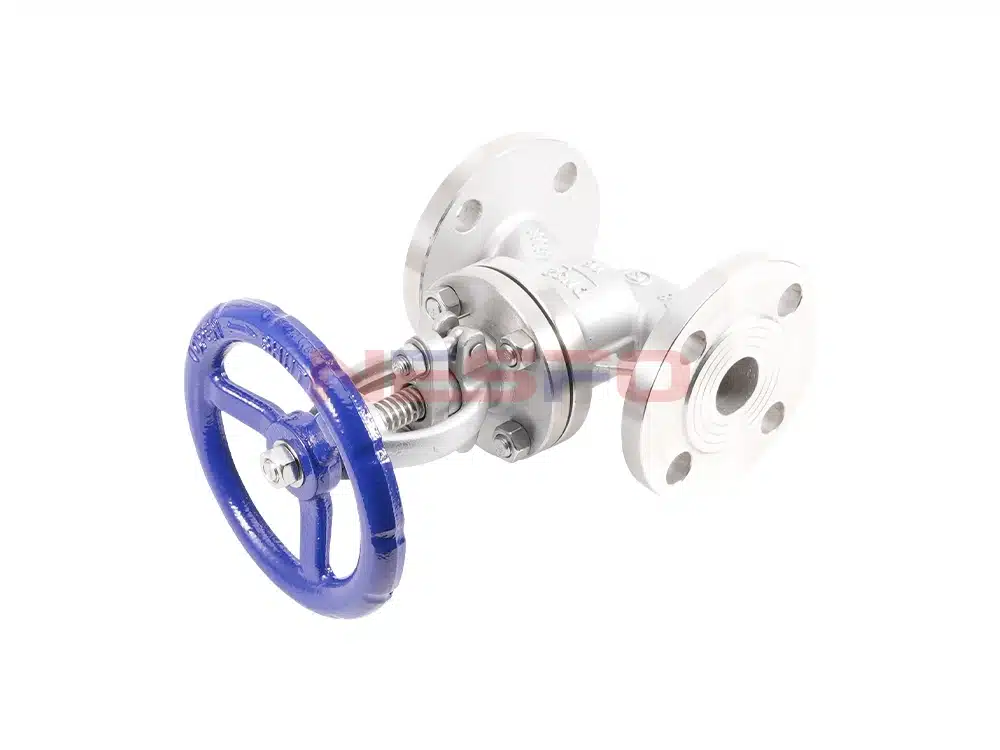

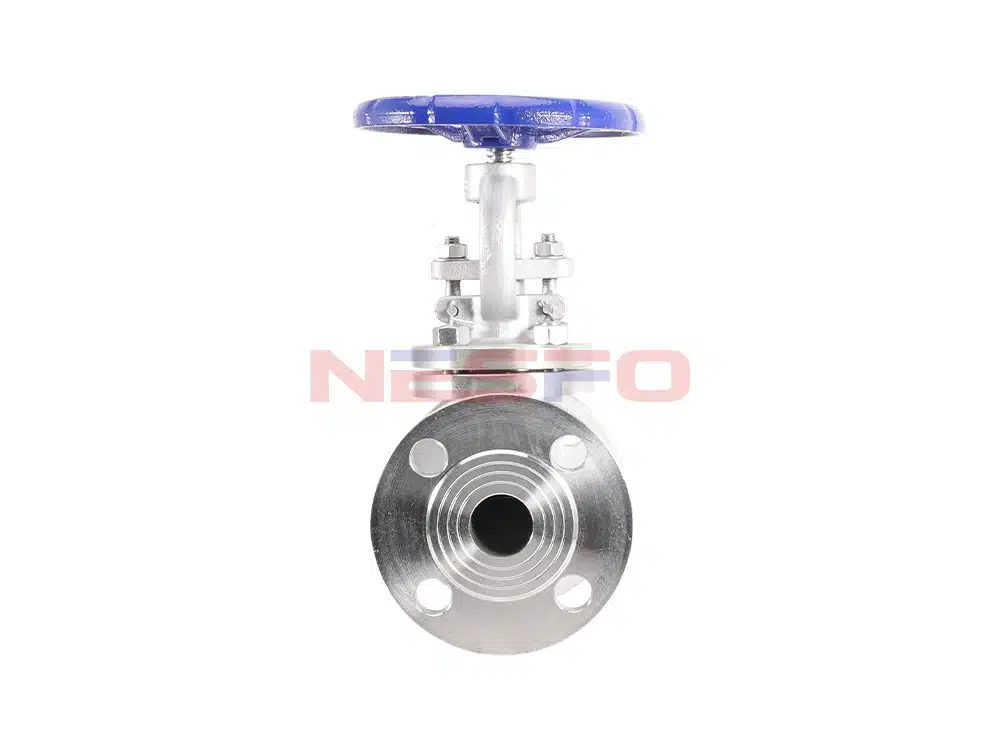

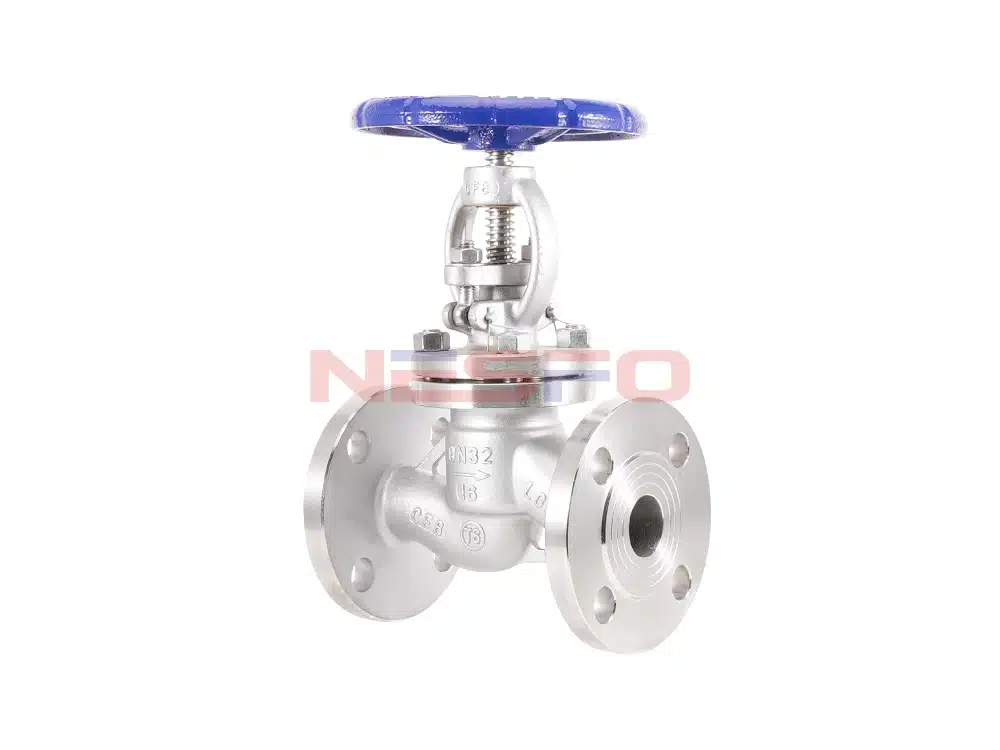

J41W-16P ステンレススチールフランジ遮断弁バルブの開閉部分は円筒形のバルブフラップであり、シール面は平坦または円錐形であり、バルブフラップは直線状の流体の中心線に沿っている。ストップバルブフルオープンとフルクローズにのみ使用され、一般に流量調整には使用されないが、カスタムでは調整とスロットルに使用される。
製品の特徴
- シンプルな構造で、製造やメンテナンスが比較的容易。
- 作業ストロークが小さく、開閉時間が短い。
- シール性が良く、シール面間の摩擦が小さく、長寿命。
製品パラメーター
产品型号 | J41W-16P |
阀体材质 | 304不锈钢 |
公称压力 | ≤1.6Mpa |
适用介质 | 水、蒸汽、油品等 |
适用温度 | ≤150°C |
製品サイズ参照
通径 | L | O | C | g | T | f | n-φd |
DN15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 |
DN20 | 150 | 105 | 75 | 55 | 14 | 2 | 4-14 |
DN25 | 160 | 115 | 85 | 65 | 14 | 2 | 4-14 |
DN32 | 180 | 135 | 100 | 78 | 16 | 2 | 4-18 |
DN40 | 200 | 145 | 110 | 85 | 16 | 3 | 4-18 |
DN50 | 230 | 160 | 125 | 100 | 16 | 3 | 4-18 |
DN65 | 290 | 180 | 145 | 120 | 18 | 3 | 4-18 |
DN80 | 310 | 195 | 160 | 135 | 20 | 3 | 8-18 |
DN100 | 350 | 215 | 180 | 155 | 20 | 3 | 8-18 |
DN125 | 400 | 245 | 210 | 185 | 22 | 3 | 8-18 |
DN150 | 480 | 280 | 240 | 210 | 24 | 3 | 8-23 |
DN200 | 600 | 335 | 295 | 265 | 26 | 3 | 12-23 |
DN250 | 650 | 405 | 355 | 320 | 26 | 3 | 12-26 |
DN300 | 750 | 460 | 410 | 355 | 28 | 3 | 12-26 |
