Z41W-16Pステンレス鋼フランジゲートバルブ開閉部材はゲートであり、ゲートの移動方向は流体の方向に対して垂直である。ゲートフルオープンとフルクローズにのみ使用することができ、規制やスロットルに使用することはできません。ゲートは2つのシール面、2つのシール面がくさびを形成している。ステンレス鋼フランジゲートバルブは、ゲートバルブの一種であり、バルブ本体の材料の要件は、比較的高い一般的に304、316とから選択する他の材料である。広く化学、船舶、医薬、食品、電力エネルギー、冶金や他の産業で使用。

製品パラメーター

产品型号

Z41W-16P

阀体材质

304不锈钢

公称压力

≤1.6Mpa

适用介质

水、蒸汽、油品等

适用温度

≤150°C

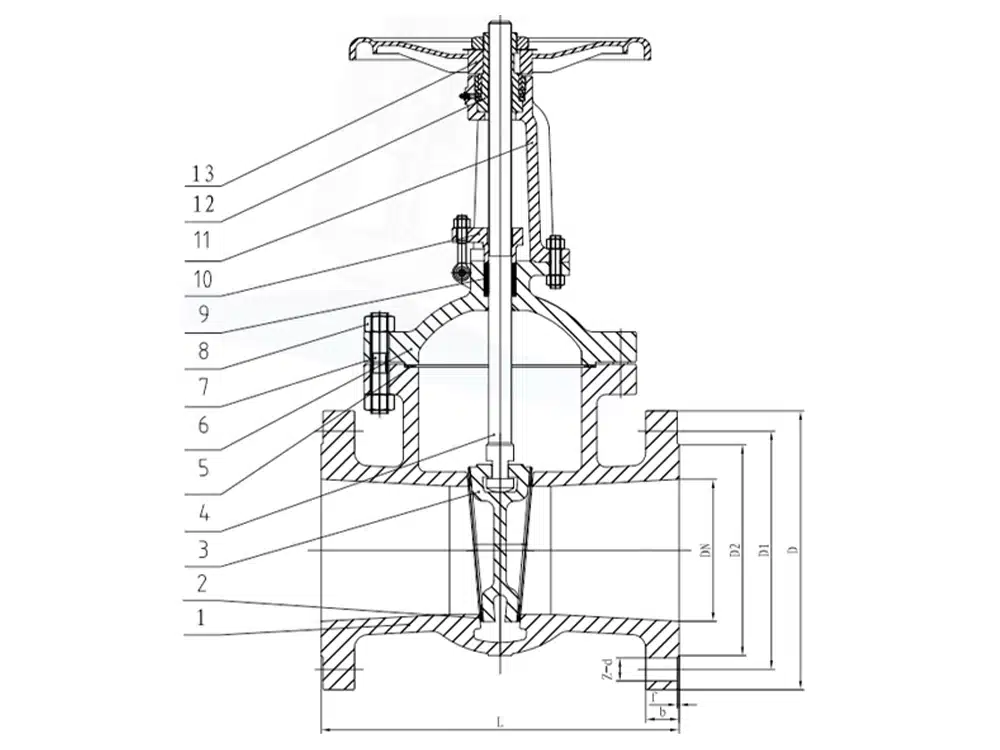

製品サイズ参照

通径

L

D

D1

D2

b

f

z-d

DN15

130

95

65

45

14

2

4-14

DN20

150

105

75

55

14

2

4-14

DN25

160

115

85

65

14

2

4-14

DN32

180

135

100

78

16

2

4-18

DN40

200

145

110

85

16

3

4-18

DN50

250

160

125

100

16

3

4-18

DN65

265

180

145

120

18

3

4-18

DN80

280

195

160

135

20

3

8-18

DN100

300

215

180

155

20

3

8-18

DN125

325

245

210

185

22

3

8-18

DN150

350

280

240

210

24

3

8-23

DN200

400

335

295

265

26

3

12-23

DN250

450

405

355

320

30

3

12-25

DN300

500

460

410

375

30

4

12-25

DN350

550

520

470

435

34

4

16-25

DN400

600

580

525

485

36

4

16-30

DN450

650

640

585

545

40

4

20-30

DN500

700

705

650

608

44

4

20-34
