Engrenage à vis sans fin D341X-16QVanne papillon à brideConvient pour une température ≤ 80 ℃, pression nominale ≤ 1,6MPa alimentation, médecine, industrie chimique, pétrole, énergie électrique, textile, papier et autres approvisionnement en eau et drainage, gazoduc dans le but de réguler le débit et l'interception du rôle du fluide.

Caractéristiques du produit

  • Nouvelle conception, raisonnable, structure spéciale, poids léger, ouverture et fermeture rapides.
  • Faible couple de fonctionnement, facilité d'utilisation, économie de main-d'œuvre et dextérité.
  • Peut être installé dans n'importe quelle position, facile à entretenir.
  • Les joints sont remplaçables et l'étanchéité est assurée dans les deux sens.
  • Le matériau d'étanchéité est résistant au vieillissement, à une faible corrosion et à une longue durée de vie.

Paramètres du produit

产品型号

D341X-16Q

阀体材质

球墨铸铁

阀板材质

球墨铸铁/304不锈钢

衬胶材质

NBR

公称压力

≤1.6Mpa

适用介质

水、气、油品等

适用温度

≤80°C

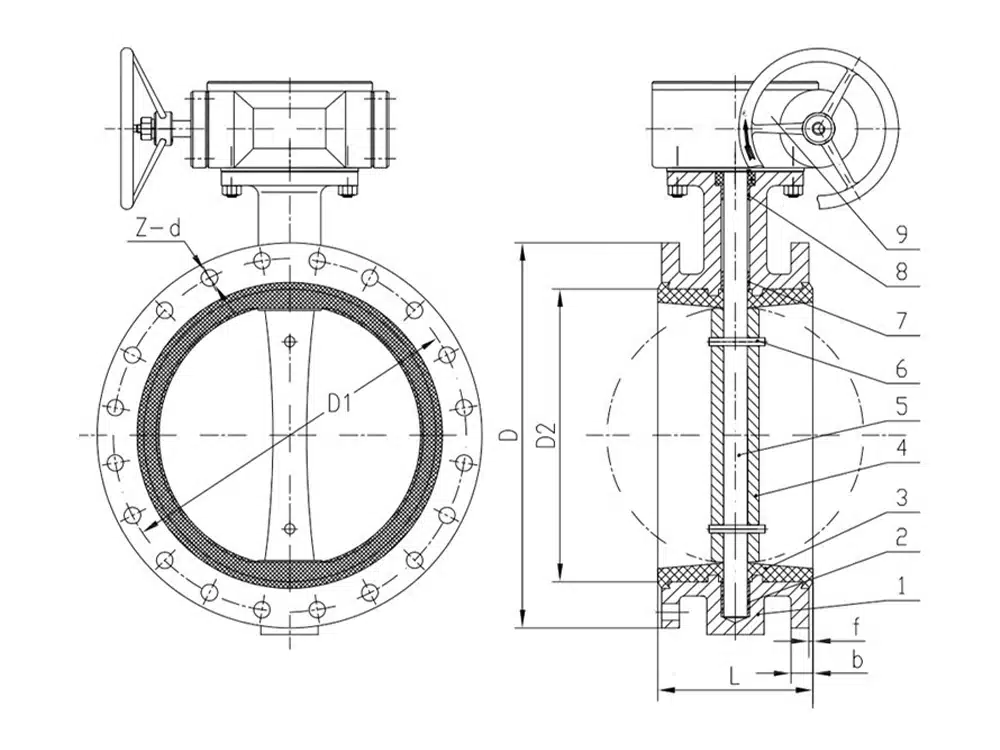

Référence de la taille du produit

DN

L

D

D1

D2

b

f

z-d

40

106

145

110

85

16

3

4-18

50

108

160

125

100

16

3

4-18

65

112

180

145

120

18

3

4-18

80

114

195

160

135

20

3

8-18

100

127

215

180

155

20

3

8-18

125

140

245

210

185

22

3

8-18

150

140

280

240

210

24

3

8-23

200

152

335

295

265

26

3

12-23

250

165

405

355

320

30

3

12-25

300

178

460

410

375

30

4

12-25

350

190

520

470

435

34

4

16-25

400

216

580

525

485

36

4

16-30

450

222

640

585

545

40

4

20-30

500

229

705

650

608

44

4

20-34

600

267

840

770

718

48

5

20-41

700

292

910

840

788

50

5

24-41

800

318

1020

950

898

52

5

24-41

900

330

1120

1050

998

54

5

28-41

1000

410

1255

1170

1110

56

5

28-48
