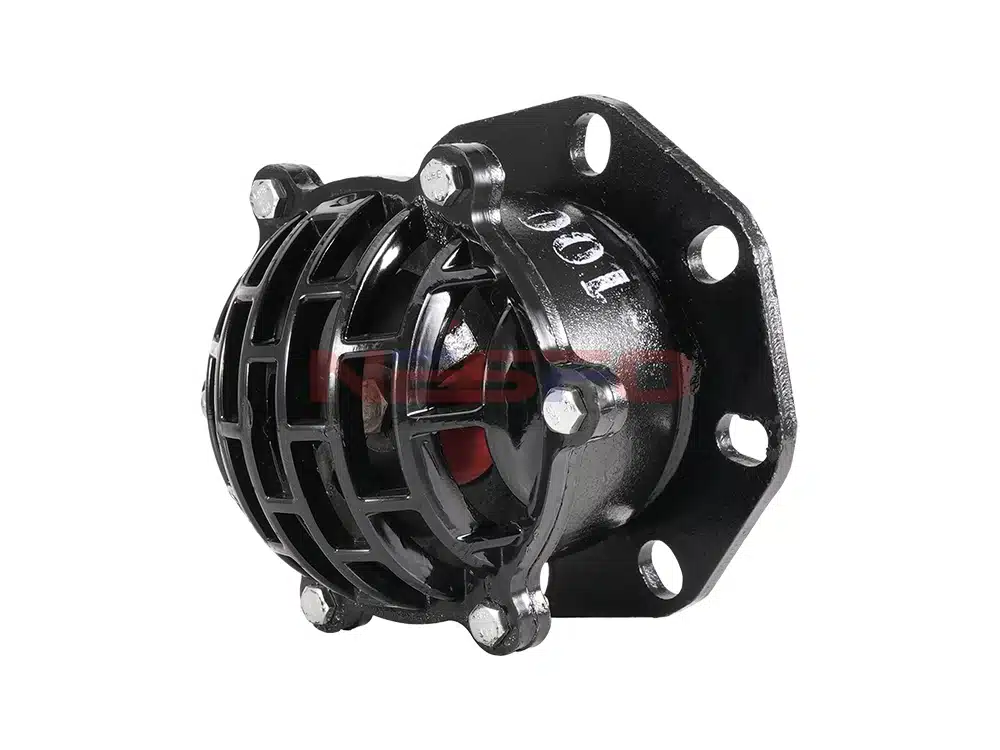

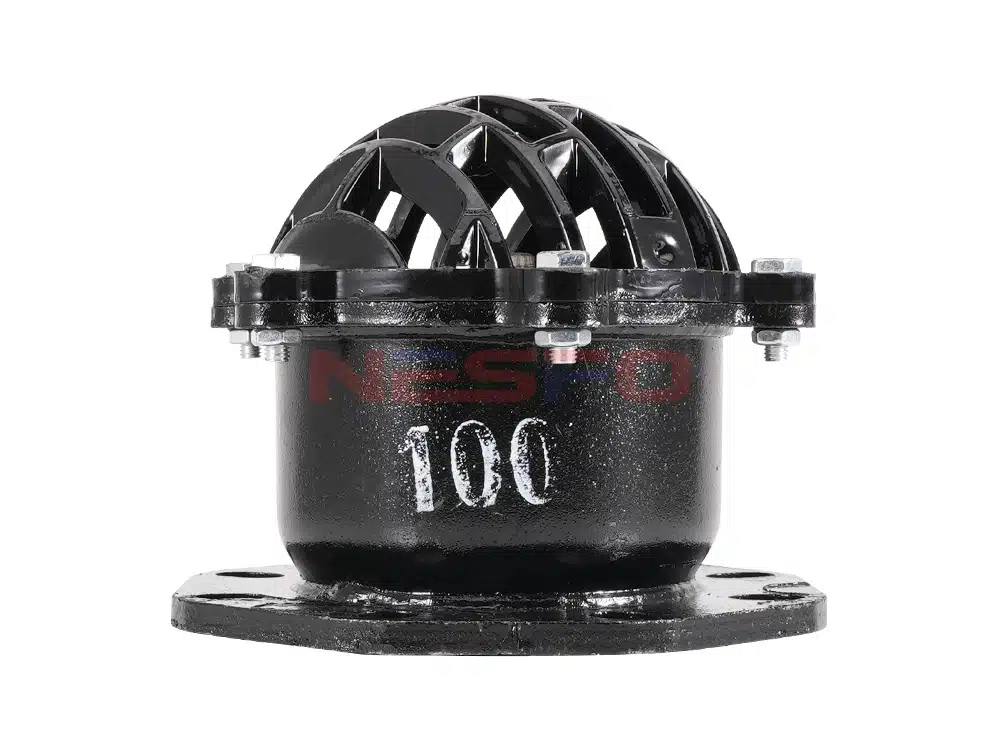

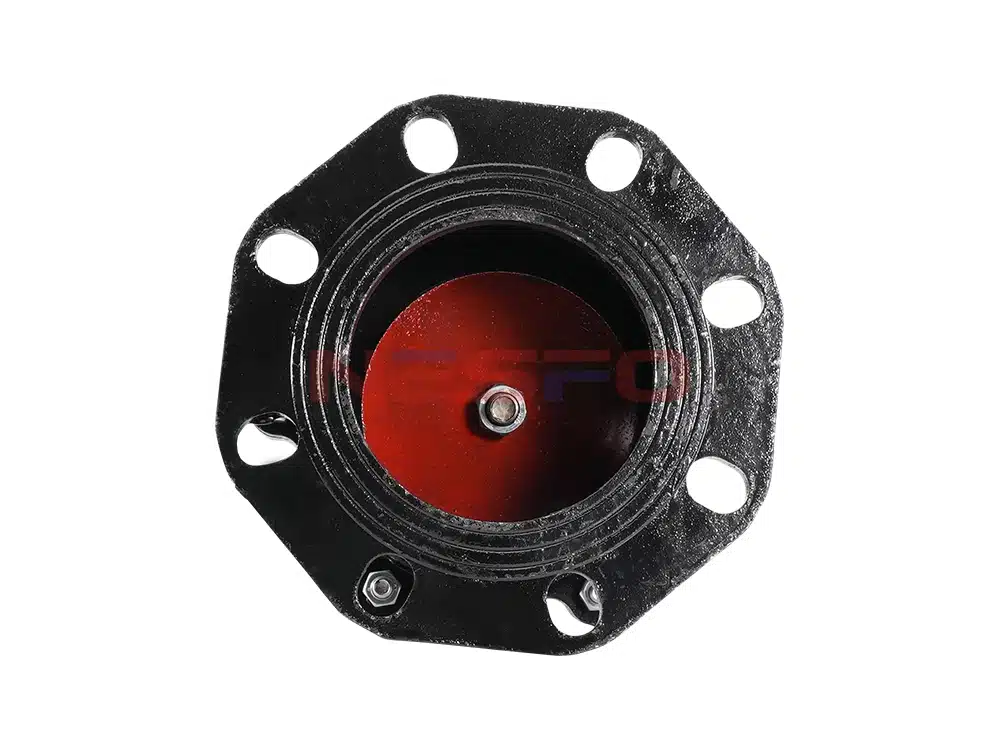

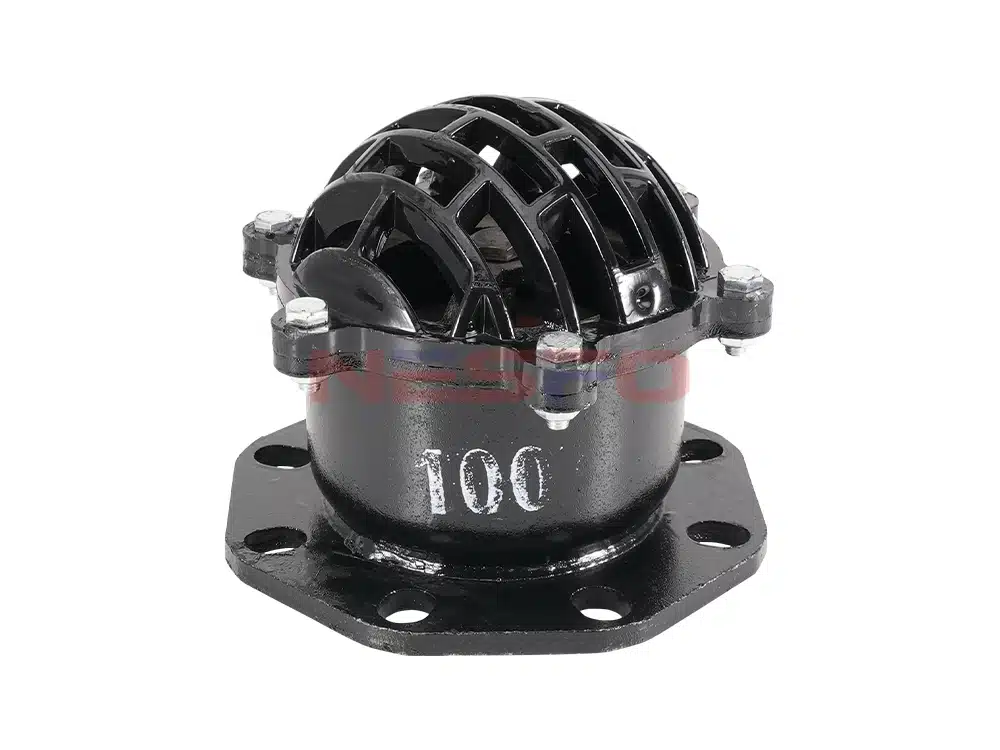

铸铁法兰底阀又叫水泵底阀，是一种节约能源的阀门，一般安装在水泵水下吸管的底端限制水泵管内液体返回水源，起着只进不出的功能。阀盖有很多个进水口和加强筋起到了不易堵塞，主要的作用是安装在水泵底部防止水的倒流。
应用范围
该底阀设计合理，制造工艺先进，安装、使用、检修方便。并具有摩擦阻力小，使用寿命长，节能等优点，广泛适用于石化、化工、纺织、印染、冶金、矿山、排灌等行业的水泵配套设施。
产品参数
产品型号 | H42X-6/10 |
阀体材质 | 铸铁 |
公称压力 | ≤0.6/1.0Mpa |
适用介质 | 水等 |
适用温度 | ≤80℃ |

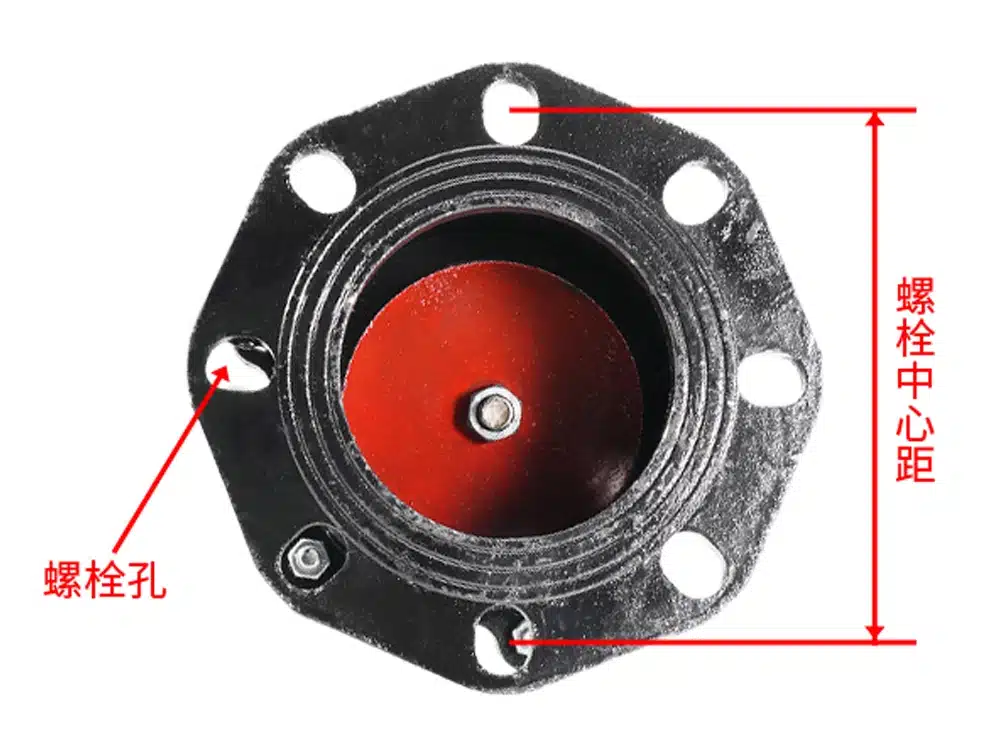

产品尺寸参考
平焊法兰数据表（6kg）
通径 | 螺栓中心距 | 螺栓孔直径 | 螺栓孔孔数 |
DN50 | 110mm | 14mm | 4 |
DN65 | 130mm | 14mm | 4 |
DN80 | 150mm | 18mm | 4 |
DN100 | 170mm | 18mm | 4 |
DN125 | 200mm | 18mm | 8 |
DN150 | 225mm | 18mm | 8 |
DN200 | 280mm | 18mm | 8 |
DN250 | 335mm | 18mm | 12 |
DN300 | 395mm | 23mm | 12 |
平焊法兰数据表（10kg）
通径 | 螺栓中心距 | 螺栓孔直径 | 螺栓孔孔数 |
DN50 | 125mm | 18mm | 4 |
DN65 | 145mm | 18mm | 4 |
DN80 | 160mm | 18mm | 4 |
DN100 | 180mm | 18mm | 8 |
DN125 | 210mm | 18mm | 8 |
DN150 | 240mm | 23mm | 8 |
DN200 | 295mm | 23mm | 8 |
DN250 | 350mm | 23mm | 12 |
DN300 | 400mm | 23mm | 12 |
