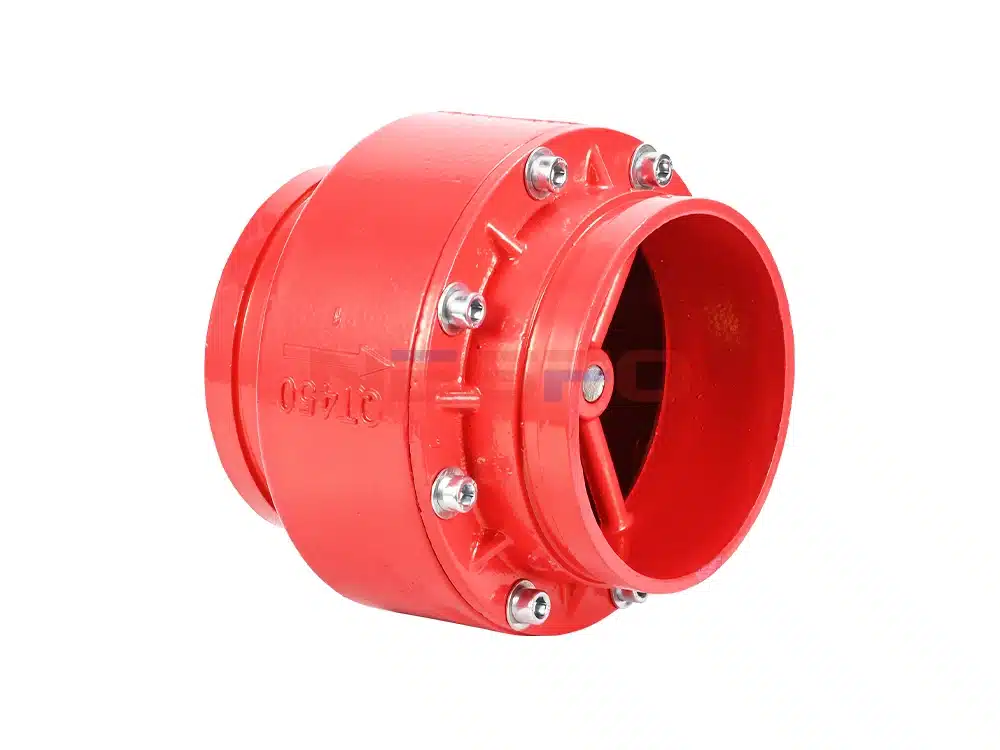

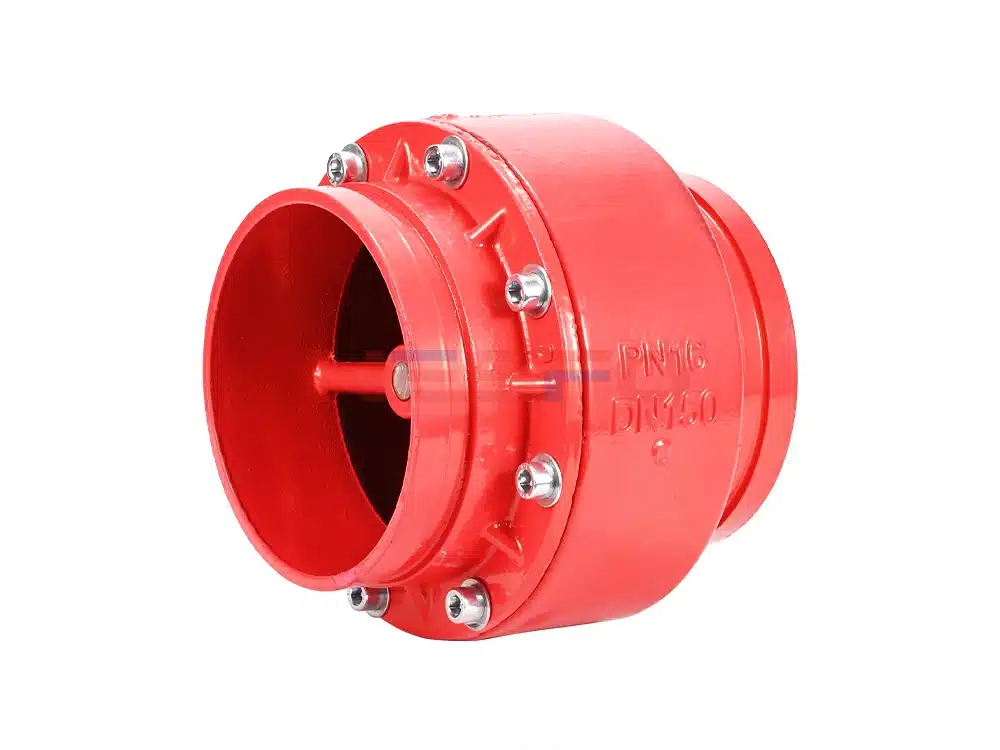

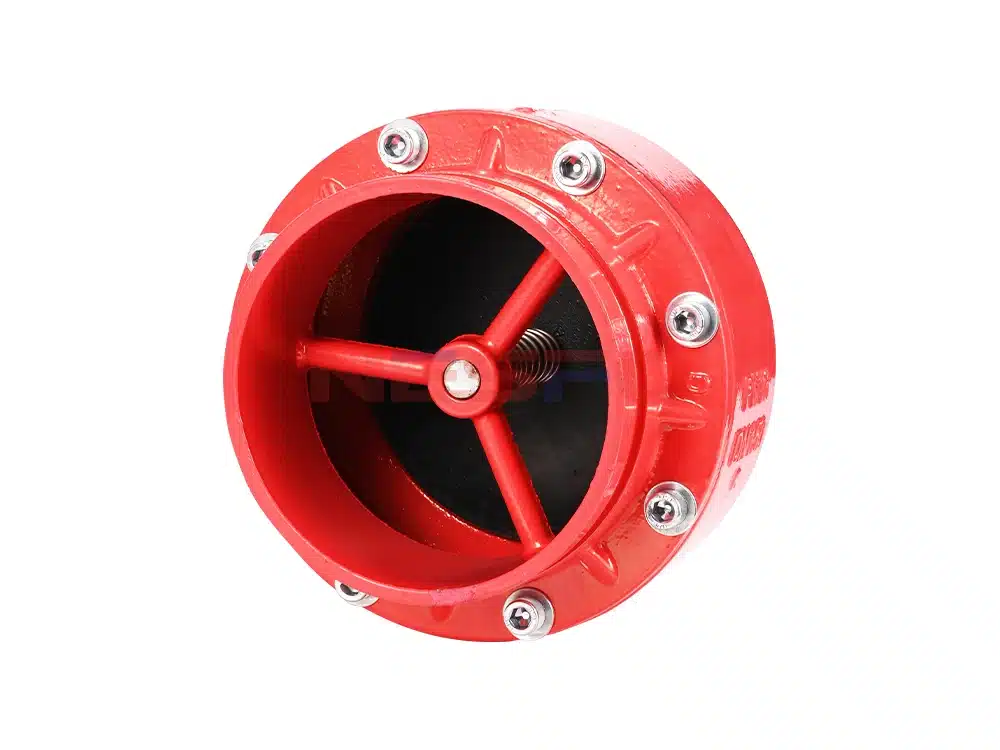

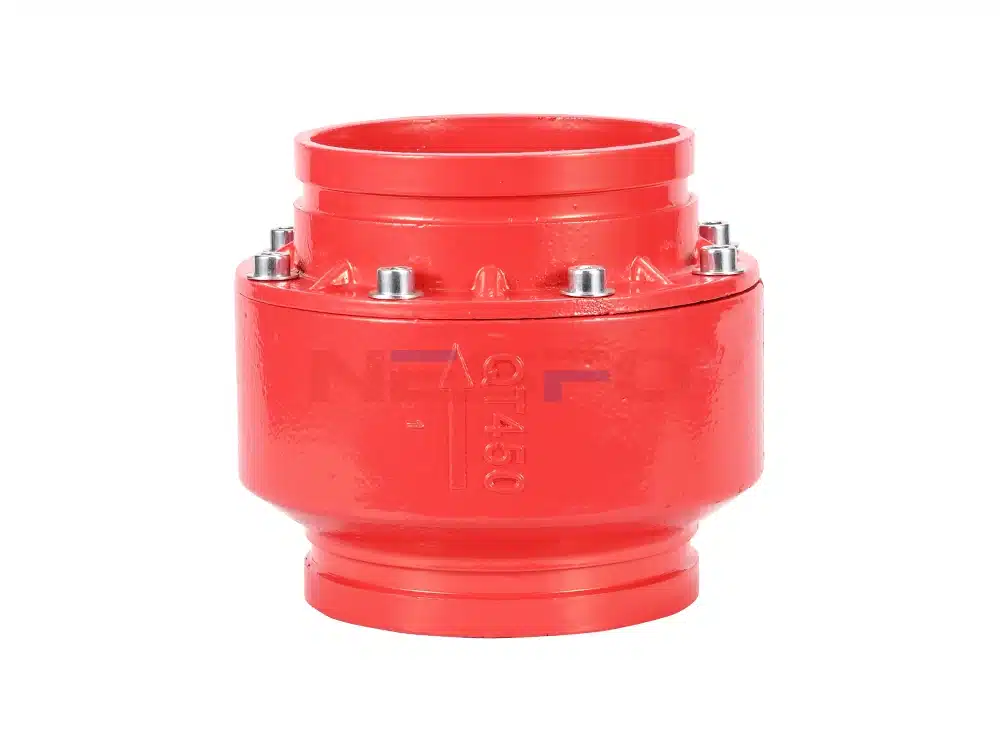

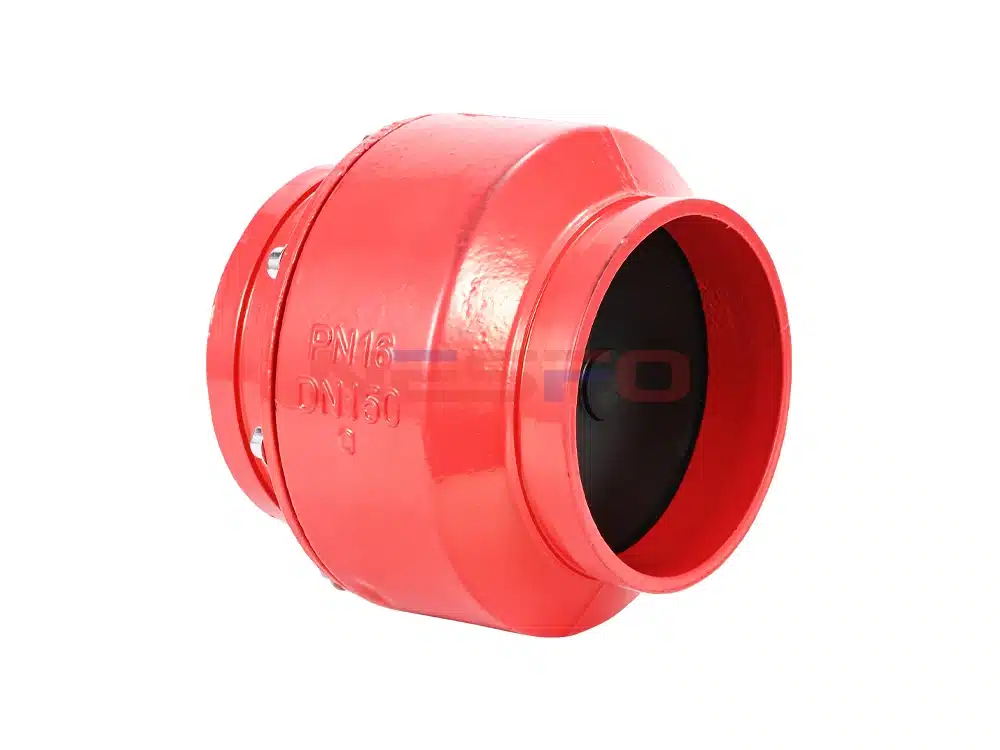

La válvula de retención silenciadora ranurada HC81X es adecuada para su instalación en tuberías dentro de sistemas de suministro de agua donde se requiere la prevención del reflujo. Cuando se produce un flujo unidireccional, la presión actúa sobre el núcleo de la válvula, comprimiendo el resorte y permitiendo una rápida apertura de la válvula. Si se produce un flujo inverso, el resorte empuja el núcleo de la válvula contra el asiento, provocando su cierre inmediato. El diseño especial de la válvula de retención silenciada HC81X garantiza un funcionamiento suave, sin vibraciones ni ruidos durante el cierre, lo que elimina el ruido de golpe de ariete que producen otros tipos de válvulas de retención al cerrarse.
Uso del producto
Se utiliza en todas las válvulas para evitar el reflujo de medios en los sistemas de tuberías.
Principio de funcionamiento
Esta válvula al centro del eje de guía de presión diferencial principio de lanzadera y asistida por resorte rápido (por adelantado) de cierre, arranque de la bomba, el canal de flujo de agua completa, reducir la resistencia al flujo, de modo que el sistema para un trabajo eficaz.
Parámetros del producto
Modelo del producto | HC81X-16Q |
Material del cuerpo de la válvula | hierro dúctil |
Presión nominal | ≤1,6Mpa |
Medio aplicable | agua, etc. |
Temperatura de funcionamiento | ≤80°C |

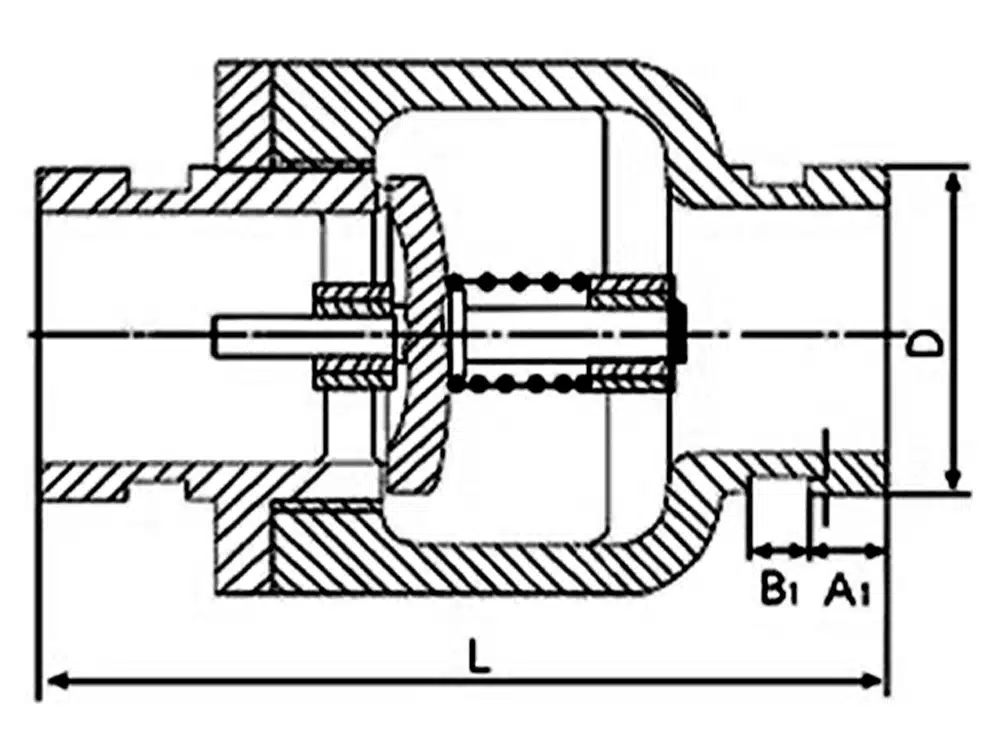

Referencia del tamaño del producto
Diámetro interior | D | L | A1 | B1 | C |
DN65 | 76 | 145 | 14.5 | 9.5 | 2.2 |
DN80 | 89 | 145 | 14.5 | 9.5 | 2.2 |
DN100 | 114 | 152 | 16 | 9.5 | 2.2 |
DN125 | 140 | 166 | 16 | 9.5 | 2.2 |
DN150 | 165 | 195 | 16 | 9.5 | 2.2 |
DN200 | 219 | 211 | 19 | 13 | 2.5 |
