La válvula de mariposa D71F-16Q se puede aplicar a tuberías de alimentos, medicinas, productos químicos y otras tuberías de red y protección medioambiental industrial, tratamiento de aguas, edificios de gran altura, tuberías de suministro de agua y drenaje para abrir y cerrar o regular el flujo de medios. Mango para sujetar la válvula de mariposa placa de mariposa se instala en la dirección del diámetro de la tubería. En el canal cilíndrico del cuerpo de la válvula de mariposa, la placa de mariposa en forma de disco gira alrededor del eje, el ángulo de rotación de 0 ° ~ 90 ° entre, girado a 90 °, la válvula está completamente abierta.
Características del producto
- Compacto y ligero, es fácil de armar, desarmar y mantener, y se puede instalar en cualquier posición.
- Estructura sencilla y compacta, con rotación rápida de 90° para una apertura y cierre ágiles.
- Bajo par de funcionamiento, ahorro de esfuerzo y peso ligero.
- Las características de flujo tienden a la linealidad, con un excelente rendimiento de regulación.
- La puerta ha sido sometida a decenas de miles de pruebas de apertura y cierre, lo que demuestra su excepcional longevidad.
- Consiga un sellado perfecto sin fugas de gas durante las pruebas.
Parámetros del producto
Modelo del producto | D71F-16Q |
Material del cuerpo de la válvula | hierro dúctil |
Material de la placa de la válvula | Fundición dúctil/304 acero inoxidable |
Material de caucho forrado | PTFE Politetrafluoroetileno |
Presión nominal | ≤1,6Mpa |
Medio aplicable | Agua, gas, petróleo, etc. |
Temperatura de funcionamiento | ≤150°C |

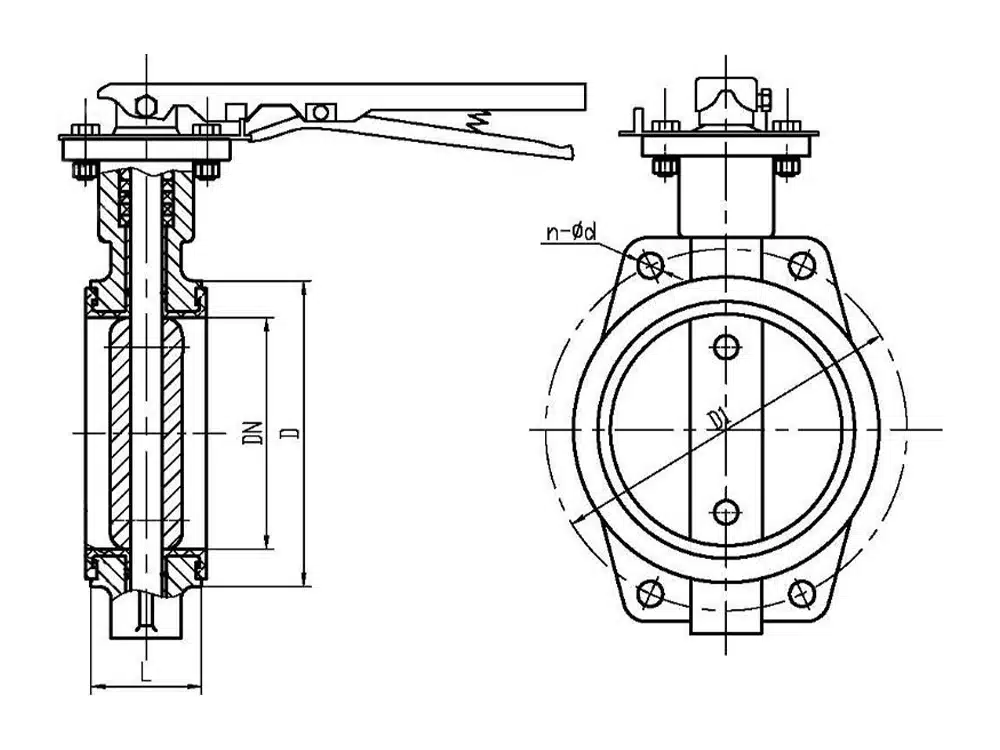

Referencia del tamaño del producto
Diámetro interior | L | D | D1 | n-Фd |
DN40 | 42 | 86 | 110 | 4-23 |
DN50 | 42 | 86 | 125 | 4-23 |
DN65 | 44.7 | 86 | 145 | 4-26.5 |
DN80 | 45.2 | 86 | 160 | 8-18 |
DN100 | 52.1 | 100 | 180 | 4-24.5 |
DN125 | 54.4 | 100 | 210 | 4-23 |
DN150 | 55.8 | 100 | 240 | 4-25 |
DN200 | 60.6 | 152 | 295 | 4-25 |
DN250 | 65.6 | 152 | 355 | 4-29 |
DN300 | 76.9 | 152 | 410 | 4-29 |
